Подробная информация о продукте:
Оплата и доставка Условия:
|
| Длина волны: | 850нм | Контролируйте тип: | Не-запирать на задвижку |
|---|---|---|---|
| Электропитание: | 5в | Соединитель: | ЛК/ПК |
| Название продукта: | оптически переключатель 850нм | Применения: | ОАДМ |
| Высокий свет: | мультимодный переключатель оптического волокна 850нм,мультимодный переключатель 1кс2А,Переключатель стекловолокна ОАДМ |
||

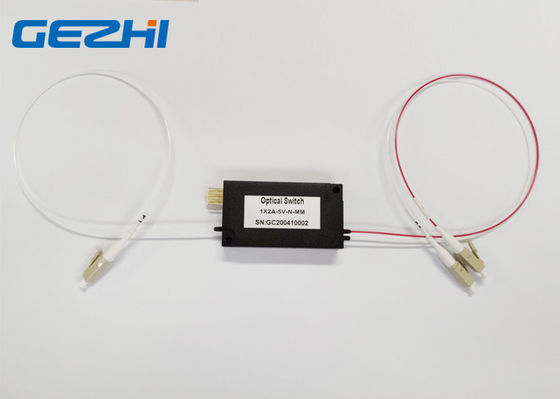

1кс2А Мулти переключатель Не-запирая на задвижку 5В режима 850нм оптически с мини случаем металла
Упаковка оптически переключателя режима 850нм ГЭЗХИ 1кс2А Мулти в мини случае металла и контроль с 4пинс. Деталь Не-запирает на задвижку напряжение тока 5В с соединителем ЛК/ПК. Подгонянная спецификация доступна.
Особенности
Низкая вносимая потеря
Быстрая скорость переключения
Самый небольшой размер
Высокая рабочая температура
Применения
ОАДМ
ЧЕЛОВЕК
Системный контроль
Компонентное испытание
Спецификация
|
Параметры |
ГЗ-ФСВ-1×2А | ||
| Диапазон длины волны | нм | 850±40/1300±40 | 1260~1650 |
| Работая длина волны | нм | 850/1300 | 1310/1490/1550/1625/1650 |
| Вносимая потеря | дБ | Тип: 0,8 Макса: 1,2 | Тип: 0,5 Макса: 1,0 |
| Возвращенная потеря | дБ | ММ≥30 СМ≥50 | |
| Помеха | дБ | ММ≥35 СМ≥55 | |
| ПДЛ | дБ | ≤0.05 | |
| ВДЛ | дБ | ≤0.25 | |
| ТДЛ | дБ | ≤0.25 | |
| Повторимость | дБ | ≤±0.02 | |
|
Электропитание |
В | 3,0 или 5,0 | |
| Продолжительность жизни | Время | ≥107 | |
| Переключите время | госпожа | ≤8 | |
| Сила передачи | мВ | ≤500 | |
| Рабочая температура | ℃ | 0~+70 или -40~+85 | |
| Температура хранения | ℃ | -40~+85 | |
| Размер | мм | (Л) 55× (В) 30× (Х) 12,8 | |
Примечание: 1. изготовление на заказ доступно.
2. определенный без соединителя, и добавьте дополнительную потерю 0.2дБ в соединитель.
Оптически маршрут
| Модель контроля | Электрический привод | Датчик состояния | Оптически путь | ||
| Пин 1 | Пин 2 | Пин3- Пин4 | |||
| Запирать на задвижку | В+ | ГНД | Открытый | П1-П2 |  |
| ГНД | В+ | Конец | П1-П3 | |
|
| Не-запирать на задвижку | В+ | ГНД | Конец | П1-П3 | |
| ГНД | ГНД | Открытый | П1-П2 | |
|
| Спецификации | Напряжение тока | Настоящий | Сопротивление |
| запирать на задвижку 5В | 4.5~5.5 | 36~44мА | 125Ω |
| Не-запирать на задвижку 5В | 4.5~5.5 | 25~31мА | 178Ω |
| запирать на задвижку 3В | 2.7~3.3 | 54~66мА | 50Ω |
| Не-запирать на задвижку 3В | 2.7~3.3 | 42~51мА | 65Ω |
данные по заказа оптически переключателя 1кс2А
ГЗ-ФСВ-1кс2А-кс-кскс-кс-кс-кс-кскс-кс-кскс
| Режим | Длина волны | Тип напряжения тока | Модель контроля | Тип волокна | Диаметр волокна | Длина волокна | Соединитель |
|
С=СМ |
85=850нм |
3=3В |
Л=Латчинг |
5=50/125 |
25=250ум |
1=1м |
00=Ноне |
