1У волокна канала 1кс16 держателя шкафа 19 дюймов переключатели Мулти оптически


Переключатели 1У 19" волокна Мульти-канала 1кс16 оптически рамка РакМоунт


Переключатели волокна ГЭЗХИ оптически предлагают мулти канал до 16порт с быстрой вносимой потерей времени коммутированн, высококачественных и низких. Этот тип держателя шкафа оптически переключателей волокна мульти-канала 1кс16 функциональный прибор который контролирующ и переключающ оптически маршрут. Своя консервная банка контролируемая через порт РС232, порт сети стандарта Этернет и автомобиль просмотренный на некоторой частоте или вручную выбранный от фронта - панели. Переключатели волокна Мульти-канала 1кс16 оптически 19" Ракмоунт 1У используемое в испытательной системе стекловолокна для стекловолокна и своего теста на открытом воздухе кабеля, компонентного теста, и системы мониторинга датчиков мульти-пятна оптически.

Особенности

Индикаторная панель СИД. Визуальный индикатор, удобная деятельность.
Контроль РС232 и удаленное управление локальных сетей
Канал и промежуток времени автоматического просмотра можно настроить.

Низкая вносимая потеря, быстрое переключение
СериалНет, высокая надежность, высокая стабильность

Прозрачный сигнал передачи. Высокие стабильность и надежность.


Применения

Автоматическое измерение
Контроль кабеля и поддерживая система

ФИТЛ

Оптически дистанционный контроль сети

Спецификация



Параметры	Блок	Индикаторы
Канал нет.		1ксН (Н≤16)
Диапазон длины волны	нм	1260~1650
Длина волны теста	нм	1310/1550
Вносимая потеря	дБ	Тип: ≤0.8дБ, Макс: дБ ≤1.5
Повторимость	дБ	≤ ±0.02
Возвращенная потеря	дБ	≥ 45
Помеха	дБ	≥ 70
ВДЛ	дБ	≤ 0,25
ПДЛ	дБ	≤ 0,1
Оптическая сила	мВ	≤ 500
Время переключения	госпожа	госпожа ≤10 (время переключателя последовательности смежного канала)
Тип волокна		СМ (9/125ум)
Соединитель		ФК/ПК, ФК/АПК



Порт контроля		РДЖ45, РС-232
Работая электропитание (типа Штепсельн)	В	АК: 85~ 265 (50/60Хз)
Расход энергии	В	< 10
Рабочая температура	℃	-5 | 55
Размер	мм	1У: 483 кс 250 кс 45



Панель, который нужно объяснить:

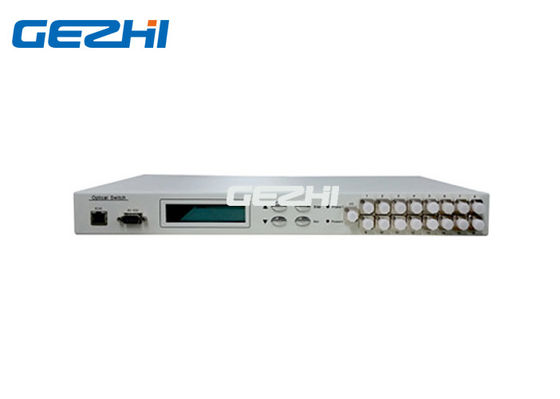

Фронт - панель




◆ РДЖ45: Интерфейс сетевого управления связей;

◆ РС-232: Последовательный интерфейс Рс-; Интерфейс серийной связи РС232;

◆ ЛКД: Приборы которые показывают информацию сразу;

▲ ◆: Ключ, который нужно двинуть вверх; ▼: Ключ, который нужно двинуть вниз; Войдите в: Ключ, который нужно определить;


Эск: Ключ, который нужно отменить.

Сила ◆: Индикатор питания; Ошибка: лампа тревоги;

ком ◆, 1~16: Интерфейсволокна;

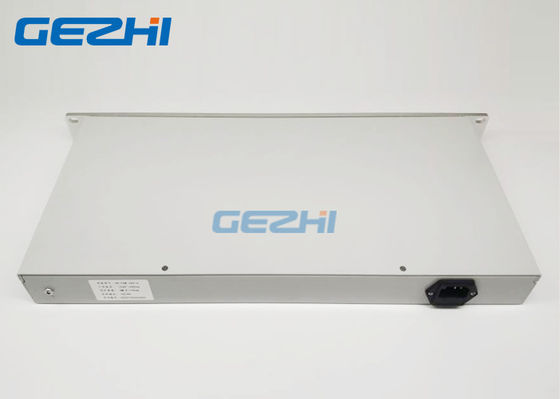

Задняя панель



АК ◆: 85~265В: Интерфейс шнура питания;

◆ ВКЛЮЧЕНО-ВЫКЛЮЧЕНО: Главный выключатель электропитания;
