Подробная информация о продукте:
Оплата и доставка Условия:
|
Название продукта: | Одиночное волокно КВДМ | Канал нет.: | 1кс18 |
---|---|---|---|
Длина волны: | 1270~1610 | Линия тип: | Мукс |
Соединитель: | КОМ-СК/УПК, НАДГОРИЗОНТНОЕ: ЛК/ПК | Применение: | Радиосвязь |
Высокий свет: | 18КХ определяют квдм волокна,Мультиплексор квдм БИДИ,квдм оптического волокна 1610нм |
модуль 1270~1610нм малопотертое БИДИ КВДМ 18КХ КВДМ Мукс Демукс

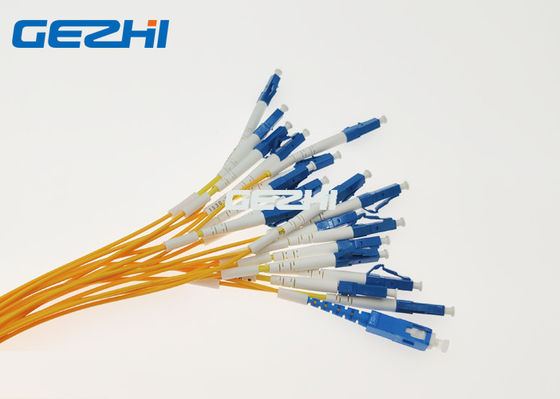

ГЭЗХИ 18КХ малопотертое БИДИ КВДМ основанное на диэлектрической тонкопленочной технологии фильтра которая конструировала для интеграции в сетях доступа и метро низкой цены. ГЭЗХИ 18КХ КВДМ оптически мультиплексор который может передать по мультиплексу до 18 источников КВДМ на одиночном стекловолокне с только вносимой потерей связи 3.5дБ. Свой пакет коробкой АБС 120*80*18мм с 900ум освобождает трубку, 1метер, соединитель КОМ-СК/УПК, другой выход с соединителем ЛК/УПК. Фильтр 18КХ КВДМ имеет высокую изоляцию канала и может поэтому быть использован в двухнаправленной системе. Модуль можно использовать как мультиплексор или демультиплексор и использует одиночный слот в рамке или может быть использован, автономный, в Н-коробке.
Особенности
вносимая потеря связи 3.5дБ
18 каналов в волокно
Двухнаправленный
Смогите быть использовано как мультиплексор или демультиплексор
Может быть используемое автономное в Н-коробке
Применения
Сети темного волокна
Сети вклада передачи
Оптически видео- сети
Продукция события
Сети КВДМ
Спецификация
Параметр |
Блок |
18КХ КВДМ | ||
Мукс | Демукс | |||
Длина волны канала | нм |
1270~1610нм |
||
Разбивочная длина волны |
нм | ±0.5 | ||
Дистанционирование канала | нм | 20 | ||
Пассбанд канала |
нм | >14 | ||
Максимальная вносимая потеря | дБ | <5>.5 или <3> | <5> | |
Пульсация канала | дБ | 0,3 | ||
Изоляция |
Смежный | дБ | >30 | |
Несмежный | дБ | >40 | ||
Температура потери Инертион |
дБ/℃ |
<0> |
||
Температура длины волны |
нм/ ℃ |
<0> | ||
Иждивенец поляризации |
дБ | <0> | ||
Режим поляризации |
дБ | <0> | ||
Направленность | дБ | >50 | ||
Возвращенная потеря | дБ | >45 | ||
Максимальная регуляция силы | мВ | 300 | ||
Температура Оптератинг | ℃ | -5~+75 | ||
Температура хранения | ℃ | -40~85 | ||
Размер пакета | мм | Л120кс80кс18 |
Примечание: 1. изготовление на заказ доступно.
2. Определенный с соединителем
Упорядочение информации
КВДМ | - | ССС | - | СС | - | СС | - | СС | - | СС | - | СС |
Количество каналов | Тип модуля | Тип кабеля | Длина волокна | Соединитель входного сигнала |
Выход соединитель |
|||||||
КВДМ | 01=1Чаннел Канал 02=2 Канал 03=3 Канал 04=4 ...... 16=16Чаннел 17=17Чаннел 18=18Чаннел |
0=100кс80кс10 мм 1=142кс102кс14.5 мм коробка 2=ЛГС 3=19 шкаф ″ 1У С=Отерс |
00=ноне 09=900ум Свободная трубка 20=2.0мм 30=3.0мм |
05=0.5м 10=1.0м 15=1.5м 30=3.0м 40=4.0м 50=5.0м ...... |
0=ноне ЛП=ЛК/УПК ЛА=ЛК/АПК СП=СК/УПК СА=СК/АПК ФП=ФК/УПК ФА=ФК/АПК С=Кустомизед |
0=ноне |
Каскадировать фильтра

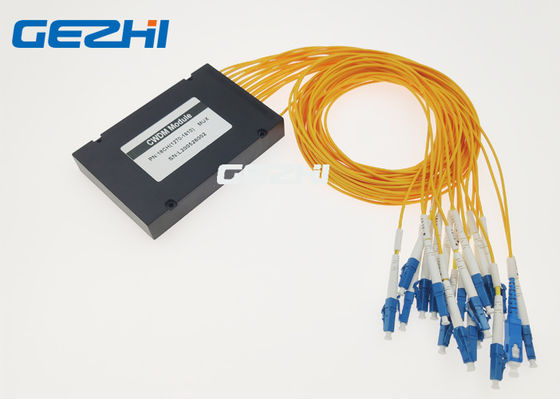

пакет 18КХ БИДИ КВДМ

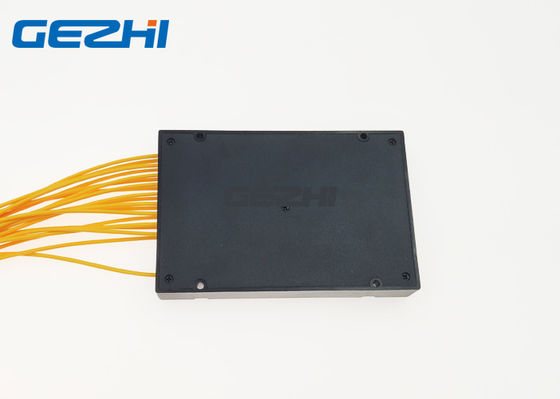

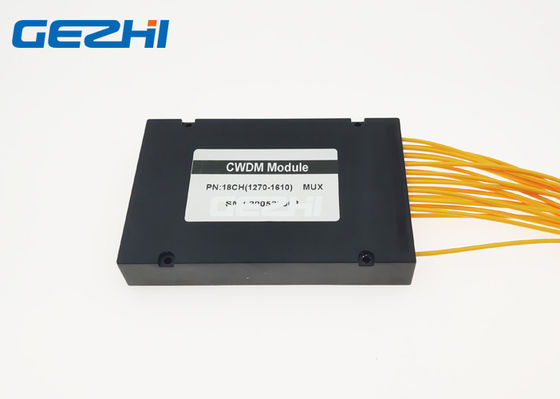

модуль 18КХ БИДИ КВДМ
