Быстрое оборудование оптически переключателя рабочего стола РС232 1кс8 переключения

Деятельность настольным управлением оборудования RS-232 оптически переключателя 1×8 легкая

Оборудование RS-232 оптически переключателя 1×8 GEZHI настольное польза оптически переключателя осуществить оптически продукты преобразования пути. Оборудование каждый светлый дизайн пути кнопка контроля, также может контролировать светлый путь через RS - 232 инструкции, может быть быстро переключить путь кнопки простой оптически и в конечном счете достигнуть 1 (входной сигнал) * трасса стекловолокна ядра n (выхода) строго не-преграждая двухстороннюю поперечную связь, играет важную роль в коммуникационных программах оптической связи.

В системе передачи стекловолокна, настольное управление оборудования RS-232 оптически переключателя 1×8 использовано для контроля волокна мульти-канала, multi выбора детектора источника света, и предохранение от etc. пути стекловолокна кроме, оно также использовано в испытательной системе стекловолокна для стекловолокна и своего компонентного теста, теста на открытом воздухе кабеля и системы мониторинга датчиков мульти-пятна оптически.

Особенности

Низкая вносимая потеря, быстрое переключение
SerialNet, высокая надежность, высокая стабильность

Каждое СИД канала освещает состояние дисплея
Каждое управление кнопки канала независимо
RS - переключатель командного управления порта сериала 232

Применения

Контроль кабеля и поддерживая система

Оптически дистанционный контроль сети

FITL
Автоматическое измерение

Спецификация

Параметры	Блок	Индикаторы
Тип блока		FSW-1X8-TR
Диапазон длины волны	nm	1260~1650
Длина волны теста	nm	1310/1550nm
Вносимая потеря	dB	Тип. ≤0.8dB, dB Max.≤1.5
Повторимость	dB	≤ 0,02
Потеря возвращения	dB	≥ 55
Помеха	dB	≥ 70
WDL	dB	≤ 0,25
PDL	dB	≤ 0,05
Оптически сила	mW	≤ 500
Переключая время	госпожа	госпожа ≤12 (смежный канал)
Тип волокна	um	9/125
Соединитель		FC /APC
Режим контроля		Ключ или RS-232
Работая электропитание (типа Штепсельн)	V	AC: 100~ 240 (50/60Hz)
Расход энергии	W	< 10
Рабочая температура	℃	-10 | +60
Размер	mm	(W) 245 mm x (d) 230 mm x (h) 95 mm



Быстрое переключая настольное управление оборудования RS-232 оптически переключателя 1×8



Панель, который нужно объяснить:

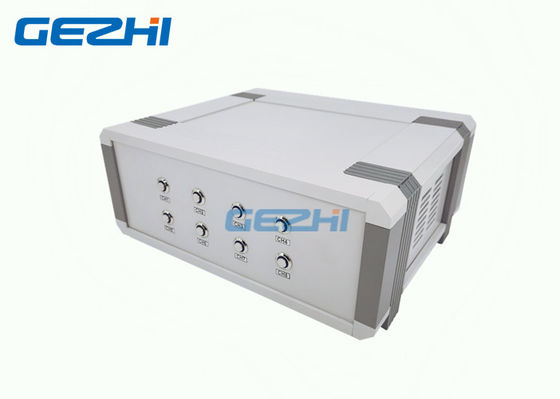

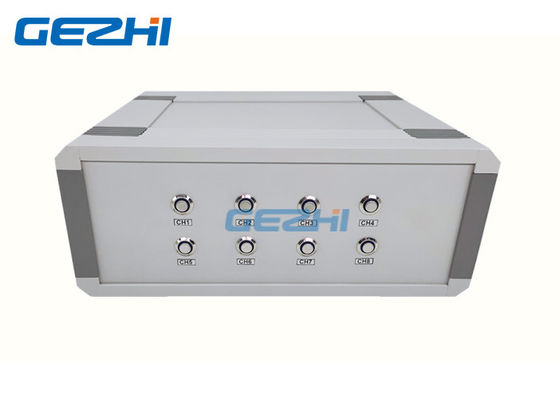

Фронт - панель

◆1~8: Светлые кнопка и индикаторные лампы переключения пути.

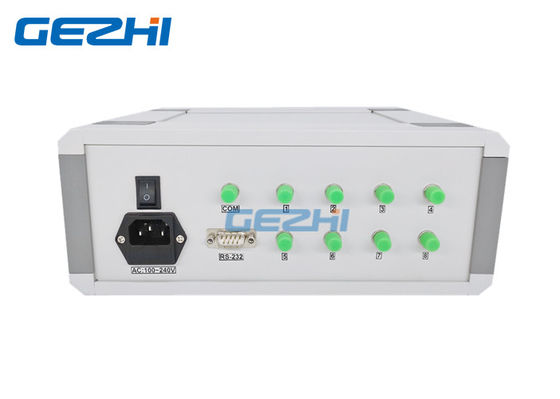

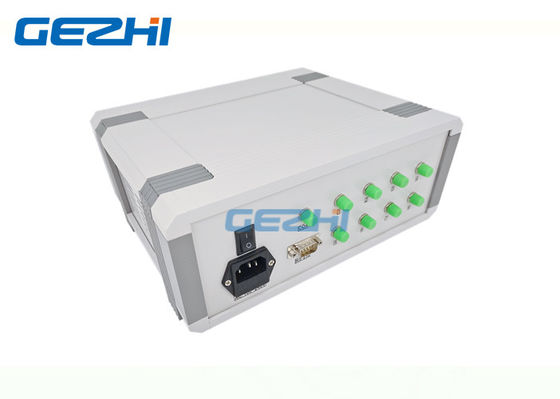

Задняя панель

◆AC: 100~240V: Интерфейс электропитания

◆ВКЛЮЧЕНО-ВЫКЛЮЧЕНО: Сила время от времени

◆COM: Терминал интерфейса стекловолокна общий

◆1~8: Каждый канал интерфейса стекловолокна

◆RS-232: Интерфейс связи серийной гавани
