Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | оптически переключатели 4x4 | Длина волны: | 1260~1650нм |
|---|---|---|---|
| Контролируйте тип: | Запирать на задвижку или Не-запирать на задвижку | Электропитание: | 3В или 5В |
| Соединитель: | ЛК/УПК или подгонянный | Особенность: | Низкая вносимая потеря |
| Высокий свет: | оптически выключатели обходов 4x4,оптически выключатели обходов 1650nm,механический оптически переключатель 2x2 |
||

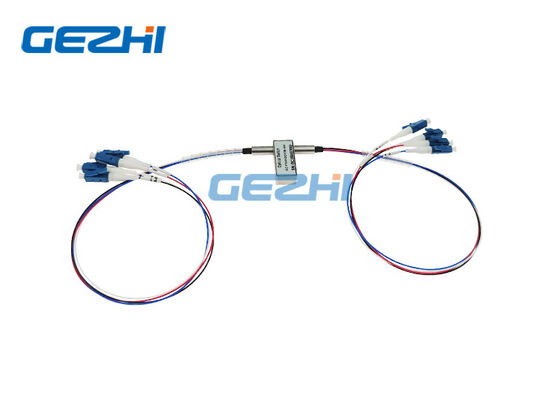

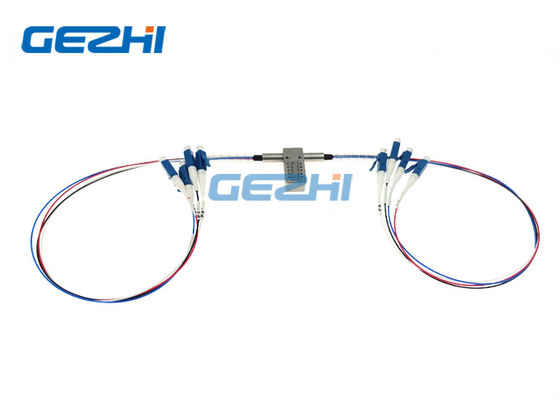

Не-преграждающ оптически выключатели обходов 4x4 удвойте механический оптически переключатель 2x2
CO. GEZHI Photonics, переключатель 4x4 ltd оптически конструировано для того чтобы обеспечить функцию кросс-коммутатора и обхода между каналами входа и выхода. Оно предлагает превосходную вносимую потерю, повторимость и широкую температурную амплитуду рабочей температуры.
Особенности
Низкая вносимая потеря
Превосходная повторимость
Низкая помеха
Потеря низкой поляризации зависимая
Широкий passband
Применения
Переключение дублирования
Оптически системы мониторинга
Оптически мультиплексор Добавлять-падения
Повторный переход и восстановление сетей волокна
Спецификация
| Модель | Блок | GZ-FSW-D2x2B | |
| Operatingwavelength | nm | 850±40/1300±40 | 1260~1620 |
| длина волны | nm | 850&1300 | 1310&1550 |
| Вносимая потеря | dB | Тип: 1,0 Макс: 1,5 | |
| Потеря возвращения | dB | MM≥30 SM≥50 | |
| Перекрестные помехи | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Повторимость | dB | ≤±0.02 | |
| Напряжение тока | v | 3,0 или 5.0±0.5 | |
| Срок службы | Время | ≥107 | |
| Время переключателя | госпожа | ≤8 | |
| Регуляция силы | mW | ≤500 | |
| Рабочая температура | ℃ | -20~+70 (промышленный тип доступен) | |
| Температура хранения | ℃ | -40~+85 | |
| Цвет волокна |
P1, P1: Черное P2, P2: Красный P3, P3: Голубое P4, P4: Белый |
||
| Размер | mm | 27.0×12×8.2 | |
| Примечание: 1 в пределах рабочей температуры и SOP. 2 исключая соединителя. | |||
Оптически маршрут
Штыри
| Тип | Государство | Определение Pin | Сила | Контроль параметров | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Не-запирать на задвижку | P1- P3 | -- | -- | -- | -- | Конец | Раскройте | Раскройте | Конец | |
| P2-P4 | ||||||||||
| B | P1-P1, P2-P2 | V+ | -- | -- | GND | Раскройте | Конец | Конец | Раскройте | |
| P3-P3, P4-P4 | ||||||||||
| Запирать на задвижку | P1- P3 | -- | -- | GND | V+ | Конец | Раскройте | Раскройте | Конец | |
| P2-P4 | ||||||||||
| B | P1-P1, P2-P2 | V+ | GND | -- | -- | Раскройте | Конец | Конец | Раскройте | |
Данные по заказа
GZ-D2x2B-x-xx-x-x-x-xx-x-xx
| Режим | Длина волны | Тип напряжения тока | Модель контроля | Тип волокна | Диаметр волокна | Длина волокна | Соединитель |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Запирать на задвижку N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |

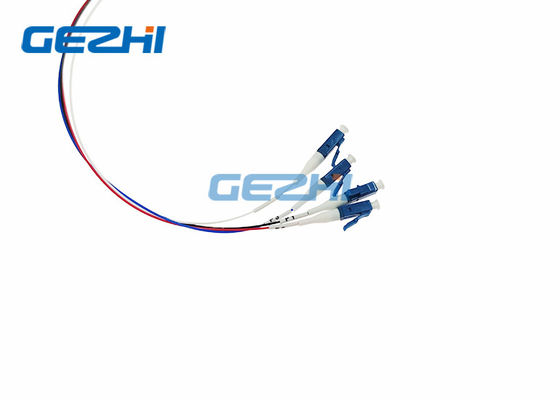

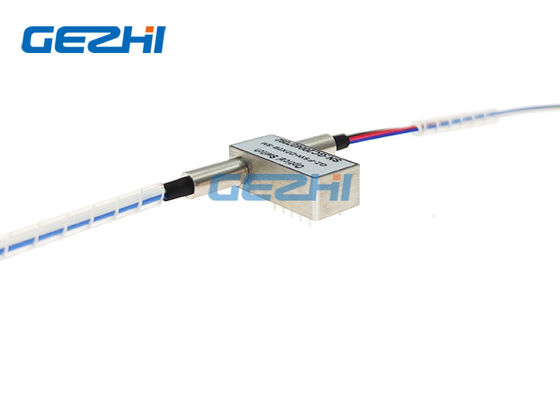

Больше изображений
