OXC RS232 1100nm 19" мультимодный модуль оптически переключателя 1x8

мультимодный модуль оптически переключателя 1xN 19" шасси шкафа

CO. GEZHI Photonics, переключатель призмы 1×8 ltd предусматривает выбор канала между одновходовыми волокном и одним 8 волокон выхода. Сработанный электрически и работающ независимо от тарифа данных и формата сигнала. CO. GEZHI Photonics, переключатель призмы 1x8 ltd расквартировано в 19" 1U Rackmount с контролем RS232 и удаленным управлением локальных сетей RJ45.

Особенности

Низкая вносимая потеря, быстрое переключение

Индикаторная панель СИД. Визуальный индикатор, удобная деятельность

Контроль RS232 и удаленное управление локальных сетей RJ45
SerialNet, высокая надежность, высокая стабильность
Прозрачный сигнал передачи. Высокие стабильность и надежность
Канал и промежуток времени автоматического просмотра можно настроить

Применения

OXC, OLP, ROADM
Переключатель длины волны испытывая системы
Переключение каналов оптической системы датчика

Спецификация

Параметры	Блок	Индикаторы
Тип блока		FSW-1x8-MM-FP
Диапазон длины волны	nm	800~1100nm
Длина волны теста	nm	850 nm
Вносимая потеря	dB	Тип. ≤0.8dB, dB Max.≤1.5
Повторимость	dB	≤ 0,02
Потеря возвращения	dB	≥ 35
Помеха	dB	≥ 70
WDL	dB	≤ 0,25
PDL	dB	≤ 0,05
Оптически сила	mW	≤ 500
Переключая время	госпожа	госпожа ≤10 (смежный канал)
Тип волокна	um	9/125
Соединитель		FC/PC
Порт контроля		RJ45 & RS-232
Работая электропитание (типа Штепсельн)	V	AC: 100~ 240 (50/60Hz)
Расход энергии	W	< 10
Рабочая температура	℃	-10 | 60
Размер	mm	1U: 483 x 230 x 45



Низкое оборудование FSW-1X8-U оптически переключателя шкафа 1×N вносимой потери (N≤16)

Панель, который нужно объяснить:

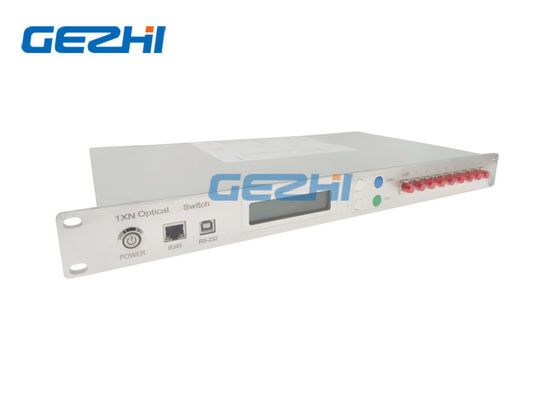

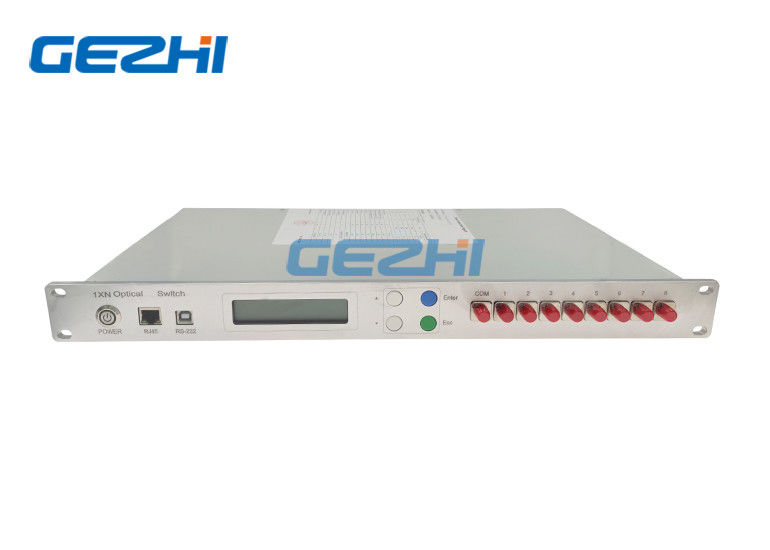

Фронт - панель

◆Сила: Главный выключатель электропитания

◆RJ45: Интерфейс сетевого управления связей;

◆RS-232: Последовательный интерфейс Rs-; Интерфейс серийной связи RS232;

◆LCD: Приборы которые показывают информацию сразу;

◆▲: Ключевой двинуть вверх; ▼: Ключевой двинуть вниз; Войдите в: Ключевой определить;

Esc: Ключевой отменить;

◆com, 1~8: Интерфейс волокна;

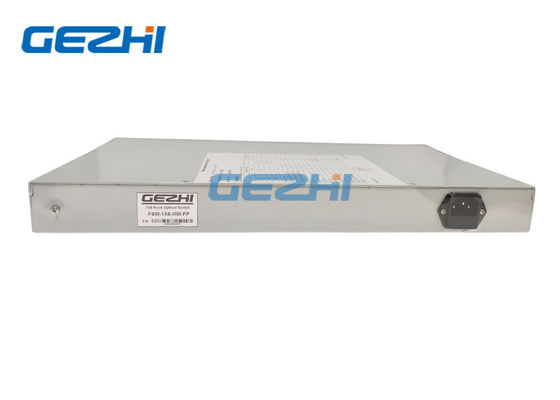

Задняя панель

◆AC: 100~240V: Интерфейс шнура питания;



Пакет
