Подробная информация о продукте:
Оплата и доставка Условия:
|
Название продукта: | волоконнооптический переключатель 4x4 | Особенность: | Низкая вносимая потеря |
---|---|---|---|
Длина волны: | 850нм | Электропитание: | 3В или 5В |
Контролируйте тип: | Запирать на задвижку или Не-запирать на задвижку | Соединитель: | ЛК/УПК или подгонянный |
Высокий свет: | механический переключатель оптического волокна 850nm,механический переключатель оптического волокна 4x4,Переключатель стекловолокна соединителя UPC |

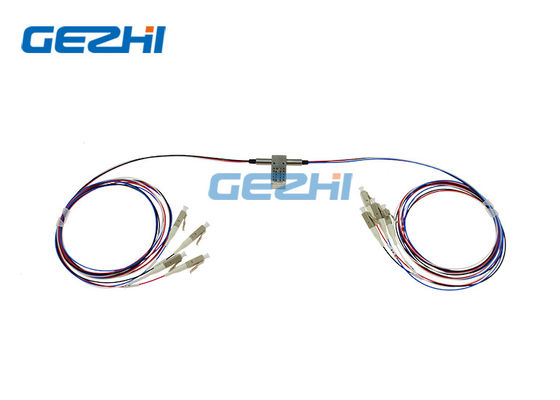

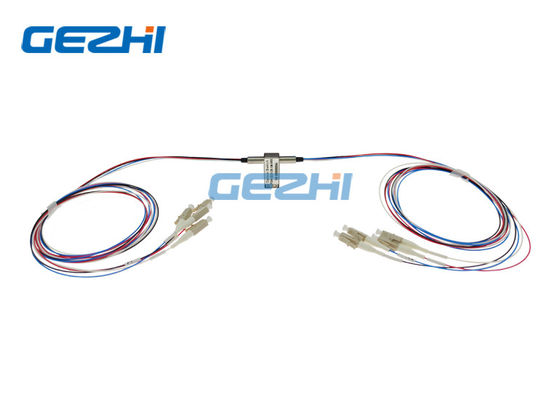

4x4 промышленный тип механический волоконнооптический переключатель
4x4 промышленный тип механический волоконнооптический переключатель CO. GEZHI Photonics, Ltd использует технологию волокн-к-волокна для того чтобы достигнуть ультра низких потерь и помехи. Он компоненты для 10 сетей локальных сетей гигабита волокна /1Gbps. Соответствующее для всех применений двухнаправленной защиты переключая. Промышленный волоконнооптический переключатель 4x4 обеспечивает превосходное представление на ваших сети и отрядах преимущества компактной и конкурсной цены.
Особенности Низкая вносимая потеря Превосходная повторимость |
Применения Переключение дублирования Оптически мультиплексор Добавлять-падения Повторный переход и восстановление сетей волокна |
Спецификация
Модель | Блок | GZ-FSW-D2x2 | ||
Operatingwavelength | nm | 850±40/1300±40 | 1260~1620 | |
длина волны | nm | 850&1300 | 1310&1550 | |
Вносимая потеря | dB | Тип: 1,2 Макс: 1,7 | ||
Потеря возвращения | dB | MM≥30 SM≥50 | ||
Перекрестные помехи | dB | MM≥35 SM≥55 | ||
PDL | dB | ≤0.05 | ||
WDL | dB | ≤0.25 | ||
TDL | dB | ≤0.25 | ||
Повторимость | dB | ≤±0.02 | ||
Напряжение тока | v | 3,0 или 5.0±0.5 | ||
Срок службы | Время | ≥107 | ||
Время переключателя | госпожа | ≤8 | ||
Регуляция силы | mW | ≤500 | ||
Рабочая температура | ℃ | -40~+85 | ||
Температура хранения | ℃ | -40~+85 | ||
Размер | mm | 27.0×12×8.2 | 28.5×12.6×8.7 | |
Примечание: 1 в пределах рабочей температуры и SOP. 2 исключая соединителя. |
Штыри
Тип | Государство | Оптически маршрут | Электрический привод | Датчик состояния | ||||||
D2×2 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | ||
Запирать на задвижку | P1-P2, P3-P4 | -- | -- | GND | V+ | Конец | Раскройте | Раскройте | Конец | |
P1'-P2, P3'-P4 | ||||||||||
B | P1-P4, P3-P2 | V+ | GND | -- | -- | Раскройте | Конец | Конец | Раскройте | |
P1'-P4, P3'-P2 | ||||||||||
Не-запирать на задвижку | P1-P2, P3-P4 | -- | -- | -- | -- | Конец | Раскройте | Раскройте | Конец | |
P1'-P2, P3'-P4 | ||||||||||
B | P1-P4, P3-P2 |
Данные по заказа
GZ-D2x2-x-xx-x-x-x-xx-x-xx
Режим | Длина волны | Тип напряжения тока | Модель контроля | Тип волокна | Диаметр волокна | Длина волокна | Соединитель |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Запирать на задвижку N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
