Переключатель сети 1620nm 1x16 MEMS DC 5V PON оптически

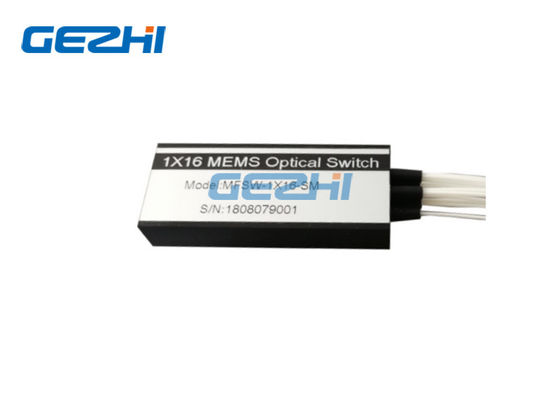

DC 5V PON Network 1620nm 1x16 MEMS Optical Switch
DC 5V PON Network 1620nm 1x16 MEMS Optical Switch

Большие изображения :  Переключатель сети 1620nm 1x16 MEMS DC 5V PON оптически

Подробная информация о продукте:
Место происхождения: КИТАЙ
Фирменное наименование: GEZHI or OEM
Сертификация: CE RoHS ISO9001
Номер модели: GZ-MFSW-1x16
Оплата и доставка Условия:
Количество мин заказа: 1pc
Цена: Negotiable
Упаковывая детали: 2пкс в пене с пластиковой коробкой
Время доставки: 2-7 дней работы
Условия оплаты: T/T, западное соединение
Поставка способности: 500пкс в месяц
Подробное описание продукта
Название продукта: Переключатель MEMS Канал: 1xN N≤16
Длина волны: 1260~1620нм Соединитель: Подгонянный
Особенности: Быстрое переключая время Применение: Сеть PON
Высокий свет:

переключатель 1кс16 МЭМС оптически

,

Переключатель сети MEMS PON оптически

,

переключатель оптического кабеля 1620nm



модуль оптически переключателя 1x16 MEMS



Со своим основанным на MEMS дизайном, представление модуля оптически переключателя GEZHI Photonics 1x16 MEMS прочное в компактном пакете. Быстрое переключая время и больше чем 10 миллиардов ожидания продолжительности жизни сделать им идеальный оптически переключатель для требуя изготовляя применений. Переключатель MEMS оптически доступен для однорежимных волокон с выбором 1x2, 1x4,1x8, 1x12, модулей 1x16.



Особенности

Компактная текстура
Быстрое переключая время
Низкая вносимая потеря
Высокая надежность



Применения

Сеть PON
Защита
Инструментирование
Контроль сети



Спецификация

Параметры Блок MFSW-1×N (N≤16)
Работая длина волны nm 1260~1620 для SM, 850/1310 для MM
Вносимая потеря dB ≤ 1,0 (типичное: 0,8)
WDL dB ≤ 0,3
TDL dB ≤ 0,3
PDL dB ≤ 0,1
Потеря возвращения dB ≥ 50 SM, MM ≥ 30
Помеха dB ≥ 50 SM, MM ≥ 30
Повторимость dB ≤ ±0.02
Переключая время госпожа ≤ 8
Стойкость времена ≥ 10 миллиардов
Электропитание V ± 5% DC 5V
Переключая режим   Не-запирать на задвижку
Оптически сила mW ≤ 500
Рабочая температура °C -5 | +70
Температура хранения °C -40 | +85
Работая влажность % 5 | 95
Размер mm 34×24×11 или 60×24×11

Примечание: 1. В пределах рабочей температуры и всего SOP.

2. Исключая соединителя, и добавить 0.3dB IL для пары соединителей.



Штыри

Спецификации



Нет. Деталь Спецификация
1 Электропитание ± 5% DC 5V
2 Расход энергии <500mw>
3 Контроль UART или параллельный режим (уровень TTL)



Штыревая идентификация



Pin Имя сигнала Описание
1 NC Отсутствие физического внутреннего соединения
2 VCC Электропитание (5V)
3 СТРОБ Падая край активный (входной сигнал)
4 GND Земля сигнала
5 D0 Данные 0 (входной сигнал)
6 D1 Данные 1 (входной сигнал)
7 D2 Данные 2 (входной сигнал)
8 D3 Данные 3 (входной сигнал)
9 UART TX UART передает (выход)
10 UART RX UART получает (входной сигнал)
11

GND



Земля случая
12 RDY Подготавливайте (выход), польза для внутренней отладки
13 РЕЖИМ 0=TTL, 1=UART (входной сигнал)
14 ВОЗВРАТ 0=Reset (входной сигнал)



Оптически маршрут

Переключатель сети 1620nm 1x16 MEMS DC 5V PON оптически 0



Размер

Переключатель сети 1620nm 1x16 MEMS DC 5V PON оптически 1



Данные по заказа

GZ-MFSW-1xN-x-x-xx-xx-x

Тип Канал Длина волны Тип волокна Диаметр волокна Длина волокна Соединитель
GZ-MFSW

01=1x1

02=1x2

.....

16=1x16

......

Диапазон C=C

Диапазон L=L

Диапазон O=O

Диапазон D=C+L

X= другие

5=50/125

6=62.5/125

9=9/125

X=Others

25=250um

90=900um

20=2.0mm

30=3.0mm

X=Others

1=1m

2=1.5m

X=Others

0=None

FP=FC/PC

FA=FC/APC

SP=SC/PC

SA=SC/APC

LP=LC/PC

LA=LC/APC

X=Other
