Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Одиночный оптически выключатель обходов | Длина волны: | 1310&1550нм |
|---|---|---|---|
| Контролируйте тип: | Преграженный | Электропитание: | 3V |
| Соединитель: | СК/УПК | Применение: | Оптически предохранение от сети |
| Высокий свет: | одиночный оптически выключатель обходов 2x2,одиночный оптически выключатель обходов 1550nm,Переключатель предохранения от SC/UPC оптически Netrwork |
||

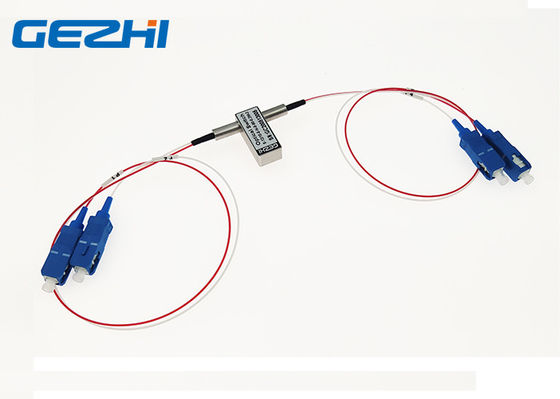

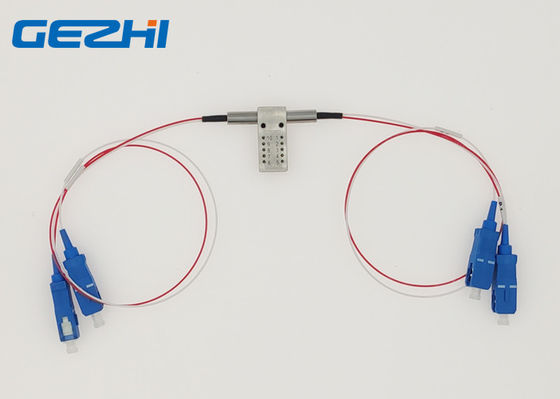

Преграженный одиночный оптически выключатель обходов 2x2 в оптически предохранении от/восстановлении Netrwork
Преграженный 2x2 одиночный оптически выключатель обходов CO. GEZHI Photonics, Ltd, оптически путь через блоки чисто оптически; т.е. не оптически к электрическому к оптически преобразованию. Никакие электрическая потеря или электрический предел ширины полосы частот на пути оптического волокна. Оптически путь будет перенаправляющ входящий оптически сигнал в выбранное волокно выхода. Оптически выключатель обходов 2x2 с общими применениями для этого прибора оптически трасса, обход системы, восстановление сети кольца, и испытание петли-назад.
|
Особенности Высокая изоляция канала Бесподобная низкая цена |
Применения Оптически сигнал RoutingConfigurable Оптически добавьте/падение Оптически предохранение от/восстановление Netrwork Испытательные системы сети |
Спецификация
| Параметры | GZ-FSW-2×2B | ||
| Диапазон длины волны | nm | 850±40/1300±40 | 1260~1650 |
| Работая avelength | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| Вносимая потеря | dB | Тип: 0,8 Макс: 1,2 | Тип: 0,6 Макс: 0,8 |
| Потеря возвращения | dB | MM≥30 SM≥50 | |
| Помеха | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Повторимость | dB | ≤±0.02 | |
| Электропитание | v | 3,0 или 5,0 | |
| Продолжительность жизни | времена | ≥107 | |
| Время переключателя | госпожа | ≤8 | |
| Сила передачи | mW | ≤500 | |
| Рабочая температура | ℃ | -20~+70 | |
| Температура хранения | ℃ | -40~+85 | |
| Вес | g | 16 | |
| Размер | mm | (L) (w) 12.0× (h) 8,2 изготовление на заказ 27.0× доступно. | |

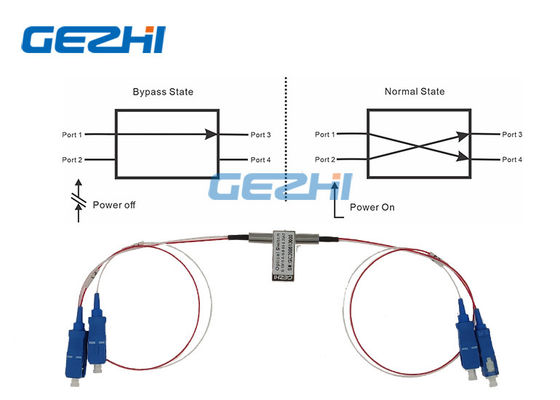

Оптически маршрут
| Состояние одно | Состояние 2 |
|
|
 |
Штыри
| Параметры | Штыри | Электрический привод | Датчик состояния | ||||||
| 2×2B | Оптически путь | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Не-запирать на задвижку | P1-P3 | -- | -- | -- | -- | Конец | Раскройте | Раскройте | Конец |
| P1-P4, P2-P3 | V+ | -- | -- | GND | Раскройте | Конец | Конец | Раскройте | |
| запирать на задвижку | P1-P3 | -- | -- | GND | V+ | Конец | Раскройте | Раскройте | Конец |
| P1-P4 P2-P3 | V+ | GND | -- | -- | Раскройте | Конец | Конец | Раскройте |
|
Данные по заказа
GZ-FSW-2×2B
| Режим | Длина волны | Тип напряжения тока | Модель контроля | Тип волокна | Диаметр волокна | Длина волокна | Соединитель |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Запирать на задвижку N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
