Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | ВДМ фильтра | Канал пропуска: | 1547~1561nm |
|---|---|---|---|
| Отразите канал: | 1530~1543.2 | Пакет: | трубка нержавеющей стали |
| Соединитель: | ФК/АПК | Применение: | Решение волокна DWDM одиночное |
| Высокий свет: | Фильтр Splitter MWDM,Фильтр Splitter DWDM,Фильтр соединителя FC APC оптически |
||

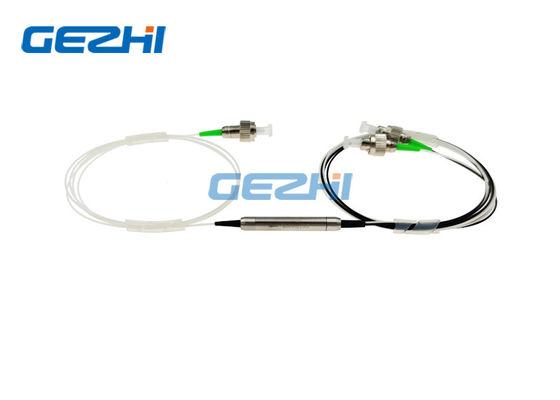

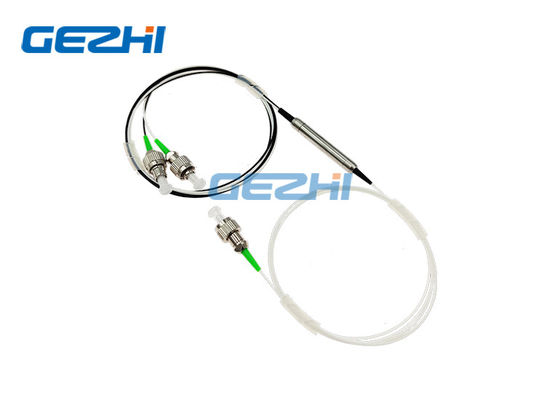

Фильтр C-диапазона красный/голубой пропуска MWDM 1x2 DWDM Splitter
Этот WDM Микро-оптики использует технологию тонкого фильма покрывая и собственнический дизайн металла не-потока скрепляя микро- упаковку оптики. Он обеспечивает низкую вносимую потерю, высокую изоляцию канала, чувствительность низкой температуры и путь эпоксидной смолы свободный оптически.
CO. GEZHI Photonics, Ltd обеспечивает подгонянные ленточные фильтры и соединители для встречи особенного контроля и применений. Блоки фильтра доступны со стальными трубками, 2 держателями шкафа слота 1U, Pluggable модулем, или коробками ABS.
| Особенности | Применение |
|
|
Спецификации представления
| Тип | FWDM | ||
| Длина волны канала пропуска | nm | 1547~1561 (красный) | 1530~1543.2 (синь) |
| Длина волны канала отражения | nm | 1530~1543.2 (синь) | 1547~1561 (красный) |
| Вносимая потеря канала пропуска | dB | ≤0.60 | |
| Вносимая потеря канала отражения | dB | ≤0.40 | |
| Пульсация канала | dB | ≤0.3 | |
| Изоляция смежного канала | dB | ≥30 | |
| Срочная изоляция канала | dB | ≥12 | |
| PDL | dB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| Направленность | dB | ≥55 | |
| Потеря возвращения | dB | ≥50 | |
| Регуляция силы | mW | 300 | |
| Рабочая температура | ℃ | -5~+70 | |
| Температура хранения | ℃ | -40~+85 | |
| Размеры пакета | mm | φ5.5x35 | |
Примечание: 1. изготовление на заказ доступно.
2. Вносимая потеря не включает соединитель, каждый соединитель добавит потерю 0.2dB.
3. Другую длину волны можно сделать на запросе клиента. Например, L-диапазон R/B, диапазон C/L.
Упорядочение информации
| Длина волны | Спецификации пакета | Тип волокна | Диаметр волокна | Длина волокна | Соединитель |
| Длина волны R/B=Red/Blue |
1= Φ5.5mm×35mm 2= 90×20×10 mm 3=100×80×10.5 mm 4= 120×80×18 mm 5=140×115×18 mm 6=19» 1U Rackmount X= другие |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
Решение волокна DWDM одиночное с красным/голубым ленточным фильтром c
Длины волны путешествуя над темным волокном разделены в 2 спектральной полосы путем ленточный фильтр использования красный/голубой c на обоих концах темного волокна. Оно делает его возможным использовать одиночную стренгу волокна как для передавать и получать, таким образом значительно увеличивать вклад, так и для уменьшать цены.
GEZHI также поставляют подгонянный WDM длины волны красный/голубой фильтра, 100Ghz DWDM Mux Demux, модуль CWDM, модуль AWG 40channel, переключателей etc обхода 2x2 оптически…
