Подробная информация о продукте:
Оплата и доставка Условия:
|
| Product Name: | 1x8,1x16 PLC splitter | Wavelength: | 1260-1650nm |
|---|---|---|---|
| Connector: | SC/UPC,SC/APC or customize | Port: | 1x8,1x16 |
| Fiber length: | 0.5m,1m or customize | Application: | FTTX Systems |
| Высокий свет: | Волоконно-оптический разветвитель 1x16 PLC,разветвитель PLC 1260nm 1x16,разветвитель PLC SC APC 1x8 |
||

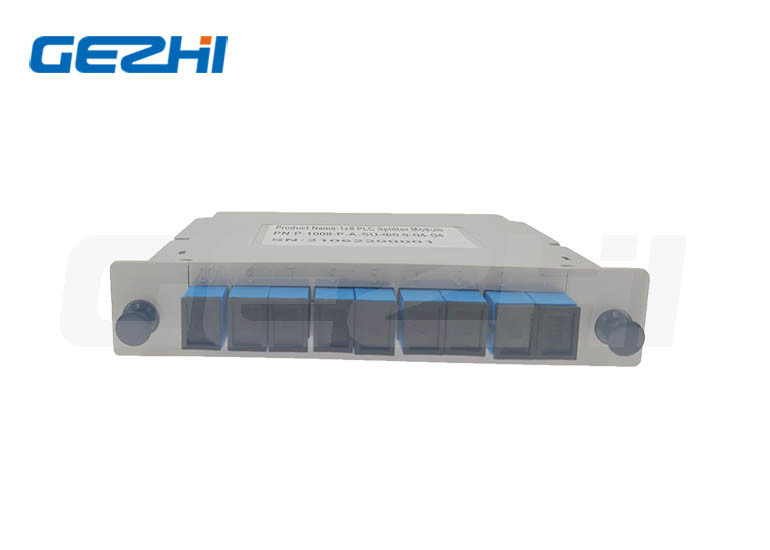

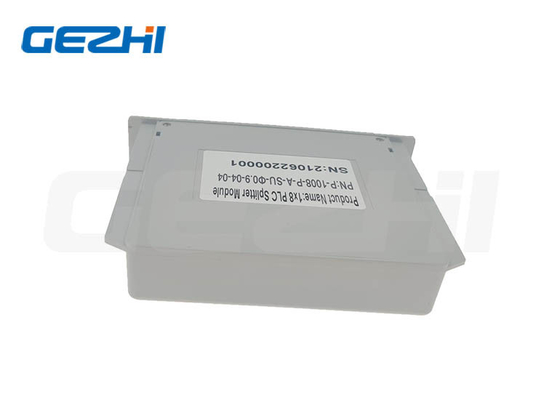

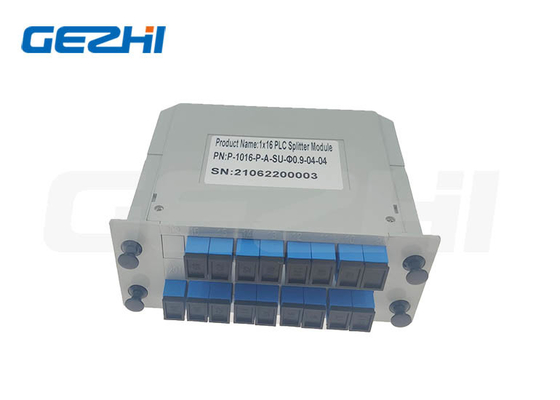

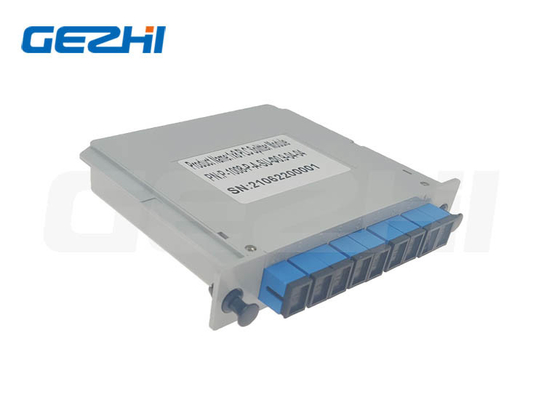

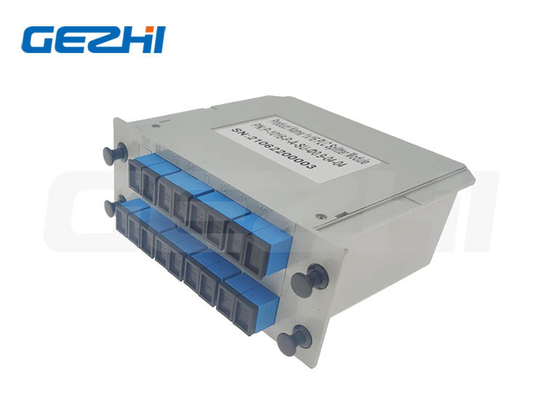

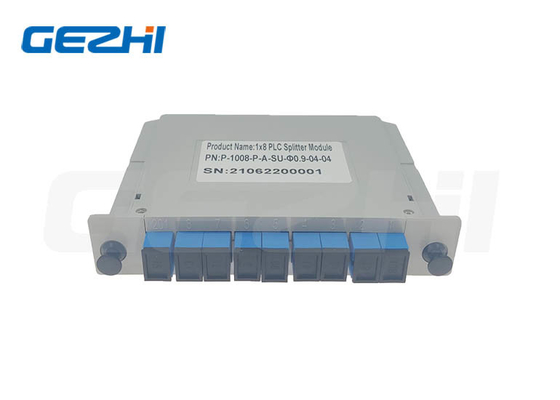

Обзор разветвителя ПЛК 1x8 1x16
карточка кассеты коробки Сплиттер ЛГС ПЛК 1кс8 1кс16 1260-1650нм вводя сплиттер волокна
1х8 1х16Разветвитель ПЛККассетный тип
Разветвитель Gezhi 1x8 1x16 Planar Lightwave Circuit (PLC) в стандартной кассете LGX Изготовлен с использованием технологии кварцевого оптического волновода для точного и равномерного распределения оптических сигналов с минимальными потерями, обеспечивая недорогое решение для распределения света с малым форм-фактором и высокой надежностью. Обычно используется для распределения оптических сигналов из центрального офиса (CO) в несколько помещений в развертывании Fiber to the point (FTTx) и других пассивных оптических сетях (например, EPON, GPON, BPON).
Особенности и применение разветвителя ПЛК 1x8 1x16
|
Функции Низкий PDL |
Приложения Системы ФТТХ |
Технические характеристикиРазветвитель ПЛК 1x8 1x16
| Параметр | Спецификация разветвителя ПЛК 1xN | ||||||
| Рабочая длина волны (нм) | 1260 ~ 1650 | ||||||
| Тип | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Вносимые потери (дБ) | Типичный | 3,6 | 6,8 | 10,0 | 13,0 | 16,0 | 19,5 |
| Макс | 3,8 | 7.1 | 10.3 | 13,5 | 16,5 | 20,5 | |
| Однородность (дБ) | Типичный | 0,4 | 0,5 | 0,5 | 1,0 | 1,0 | 2,5 |
| Макс | 0,6 | 0,6 | 0,8 | 1,2 | 1,5 | 2,5 | |
| PDL (дБ) Макс. | Типичный | 0,1 | 0,1 | 0,1 | 0,2 | 0,2 | 0,2 |
| Макс | 0,15 | 0,15 | 0,25 | 0,3 | 0,3 | 0,3 | |
|
Длина волны потери отдела (дБ) |
Типичный | 0,1 | 0,1 | 0,1 | 0,3 | 0,4 | 0,7 |
| Макс | 0,2 | 0,3 | 0,4 | 0,6 | 0,8 | 1,0 | |
|
Температура потеря отдела |
Типичный | 0,3 | 0,3 | 0,3 | 0,4 | 0,4 | 0,4 |
| Макс | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |
| Направленность (дБ) Мин. | 55 | ||||||
| Обратные потери (дБ) Мин. | 55(50) | ||||||
| Рабочая температура (°C) | -40~ +85 | ||||||
| Температура хранения (°C) | -40 ~ +85 | ||||||
| Длина волокна | 1 м или по индивидуальному заказу | ||||||
| Тип волокна | G657A | ||||||
| Тип разъема | Индивидуальные | ||||||
| Разветвитель PLC Bare Fiber (мм) | 4х4х40 | 4х4х40 | 4х4х40 | 4х7х50 | 4х7х50 | 4x12x60 | |
| PLC Splitter Blcokless мм) | 4х4х40 | 4x7x60 | 4x7x60 | 4x12x60 | 6х20х80 | 6х40х100 | |
| Модуль разветвителя ПЛК (мм) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| ПЛК-разветвитель для монтажа в стойку (мм) | Коробка для монтажа в стойку 19'1U 2U, коробка LGX, коробка ODF | ||||||
Информация для заказа разветвителя ПЛК 1x8 1x16
| врач общей практики | ХХХ | ХХ | ХХ | ХХ | ХХ | ХХ |
|
Порт Конфигурация |
Тип модуля | Тип кабеля | Длина волокна | Входной разъем |
Выход разъем |
|
|
G=Гежи П=ПЛК
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2х4 208=2x8 216=2x16 232=2x32 264=2x64 |
BF=голое волокно BL = без блоков МО = модуль Коробка LG=LGX RM = монтаж в стойку ЦБ=Кассетная коробка ХХ=Индивидуальные
|
00=нет 09=900 мкм Свободная трубка 20=2,0 мм 30=3,0 мм |
05=0,5 м 10=1,0 м 15=1,5 м 30=3,0 м 40=4,0 м 50=5,0 м ...... |
0=нет 1=ЛК/СКП 2=ЛК/БТР 3=СК/СКП 4=СК/БТР 5=FC/СКП 6=FC/БТР 7=ЛК/БТР Х=Индивидуальные |
0=нет 1=ЛК/СКП 2=ЛК/БТР 3=СК/СКП 4=СК/БТР 5=FC/СКП 6=FC/БТР 7=ЛК/БТР Х=Индивидуальные |
Часто задаваемые вопросы
Q1:Могу ли я получить образец заказа?Каков ваш минимальный объем заказа разветвителя ПЛК 1x8 1x16?
