Подробная информация о продукте:
Оплата и доставка Условия:
|
Использование: | FTTH FTTA FTTX | Сеть: | 4G |
---|---|---|---|
Наименование продукта: | 62.5/125um 650nm оптоволоконный разделитель | Ядр волокна: | 62.5мм |
Диматер волокна облицовки: | 125um | Тип соединителя: | SC FC LC ST MU и т.д. или без них |
Стиль пакета: | КОРОБКА ABS | ||
Высокий свет: | FTTX мультимодный разделитель волокон,Сплиттер для многомодных волокон 650 нм,Мультимодный разделитель FTTX |

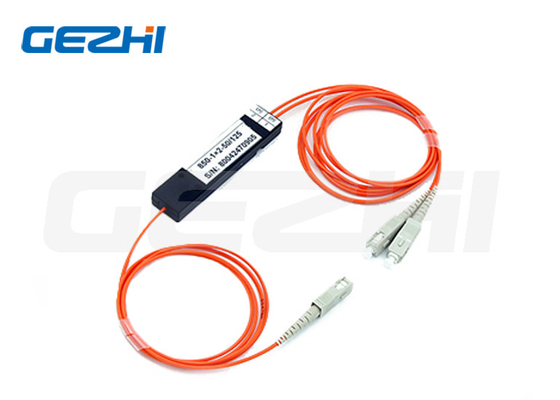

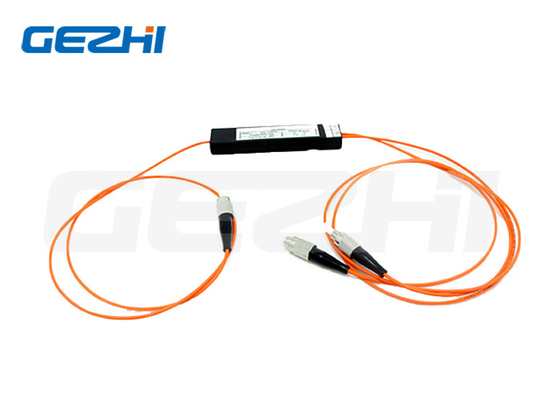

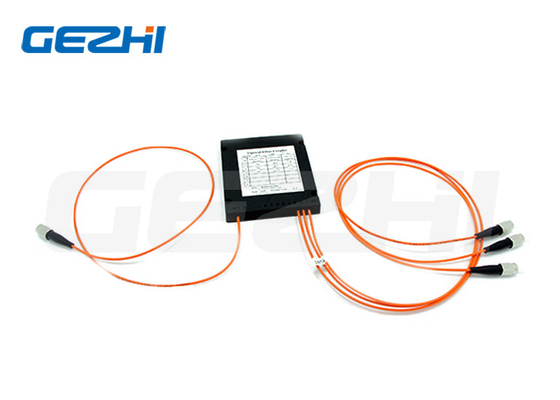

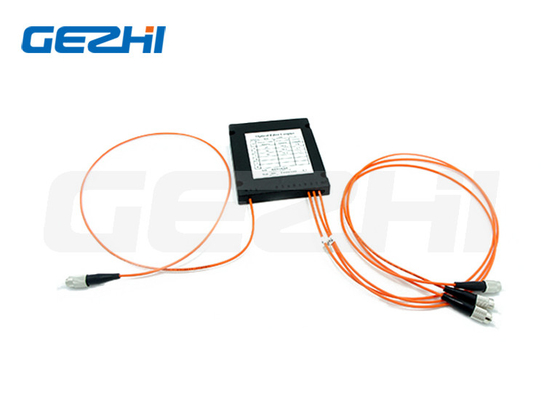

Производственный мультимодный MM 62.5/125um 650nm 50/50 сцепляющий оптоволоконный разделитель
Описание продукта
Сплавленный биконный таперный (FBT) соединитель, также называемый разделителем FBT, основан на традиционной технологии, он заключается в объединении двух или более оптических волокон,и затем потянуть конус машины плавить растягивание, и в режиме реального времени наблюдения за изменением соотношения, спектральные требования соотношения после расплавления растягивания, одна сторона сохраняет одно волокно (остальная часть разреза) в качестве входа,другой конец - это многоканальный выход.
Как один из ключевых компонентов GPON FTTx сетей, optical splitters can be placed in the Central Office or in one of the distribution points (outdoor or indoor) because the FBT coupler are highly stable for multiport optical signal splitting with low insertion lossFBT-сцепки предназначены для разделения мощности и подключения к телекоммуникационному оборудованию, сети CATV и испытательному оборудованию.
Спецификация
Параметр | Мультимодные стандартные волоконные соединители | |
Соотношение сцепления ((%) | 50/50 | |
Уровень | Степень P | Уровень |
Избыточные потери (типичные) (dB) | 0.7 | 1.0 |
Максимальная потеря вставки ((dB) | 4.2 | 4.5 |
Однородность (макс.) (dB) | 0.6 | 0.8 |
Директивность (min) (dB) | 35 | |
Рабочая длина волны ((nm) | 800-1600 гг. | |
Центральная длина волны (нм) | 850 или 1310 или 1550 | |
Рабочая температура ((°C) | -20 ~ +85 | |
Тип волокна | Корнинг мультимод 50/125, 62.5/125 | |
Длина хвоста свиньи из волокна ((м) | 1 м или длина по заказу | |
Конфигурация порта | 1х2 или 2х2 | |
Размеры (мм) | Пакет D,E,G |
Диаграмма преобразования соотношения сцепления/потери вставки
Соотношение сцепления | Потеря вставки | |
Соотношение сцепления ((%) | Премиальный класс | Уровень |
40/60 | 5.2/3.3 | 5.6/3.7 |
30/70 | 6.5/2.6 | 7.0/3.0 |
20/80 | 8.4/2.0 | 8.8/2.5 |
10/90 | 11.8/1.5 | 12.3/2.0 |
*измерение в условиях стабильного режима с светодиодным источником света.
Размеры упаковки и стиль хвоста
Стиль свиного хвоста: | |
Пакет D,E: | 250um голые волокна |
Пакет F | 250 мм голых волокон или 900 мм свободных труб |
Пакет G,H,I,J: | 2 мм, 3 мм кабель или 900 мм свободная трубка |
Схема взаимоотношений потери вставки и длины волны, температуры
Особенности
1Низкие избыточные потери
2.Единое разделение власти
3- Упругая упаковка Отлично.
4.Окружающая среда и механическая стабильность
Заявления
1.FTTX (FTTP, FTTH, FTTN, FTTC)
2Пассивные оптические сети (PON)
3Местные сети (LAN)
4.CATV системы усиления,
5. Система мониторинга
