8CH DWDM модуль 2In1 для установки в стойку с двойным волокном DWDM mux пассивные фильтры 1x8 каналов сети
DWDM (плотное мультиплексирование с разделением по длине волны) представляет собой комбинацию набора оптических длин волн, которые можно передавать по одному волокну.Этот модуль DWDM, выпущенный GEZHI Photonics, основан на технологии тонкопленочного покрытия.Это лазерная технология, используемая для увеличения пропускной способности существующих оптоволоконных магистралей.Он позволяет оптоволоконным сетям одновременно передавать сигналы нескольких длин волн.
GEZHI Photonics предлагает полный спектр DWDM Mux Demux с настраиваемым каналом, длиной волны, мощностью, типом волокна и типом разъема.Также доступен низкий тип вставки
| Низкие вносимые потери |
| Высокая изоляция |
| Высокая стабильность и надежность |
| Промышленная рабочая температура |
| (-40~+80℃доступный) |
| Индивидуальный тип упаковки |
| Трубка из нержавеющей стали, коробка из АБС, подключаемый модуль из АБС, шасси LGX, монтаж в стойку |
Спецификация
|
Параметр
|
Единица
|
8+1CH DWDM мультиплексор+демультиплексор
|
|
Номер канала
|
--
|
8+1CH
|
|
Длина волны операции
|
нм
|
C53~C60+Обновление+1% порт монитора
|
|
Центральная длина волны канала
|
нм
|
Сеть ITU-T @DWDM
|
|
Полоса пропускания канала
|
нм
|
0,8 (100 ГГц)
|
|
Вносимые потери @PB
|
дБ
|
<2,8
|
|
Мультиплексный мониторинг 1%
|
дБ
|
<24,3
|
|
Мониторинг демультиплексора 1%
|
дБ
|
<21,5
|
|
Изоляция @Adjacent Channel
|
дБ
|
>30
|
|
Изоляция @Несоседний канал
|
дБ
|
>34
|
|
Изоляция @Reflect Channel
|
дБ
|
>15
|
|
Пульсация в полосе пропускания
|
дБ
|
<0,5
|
|
Поляризационно-зависимые потери
|
дБ
|
<0,15
|
|
Поляризационная модовая дисперсия
|
PS
|
<0,1
|
|
Направленность и обратные потери
|
дБ
|
Направленность:> 50 Обратные потери:> 45
|
|
Управление мощностью
|
мВт
|
<500
|
|
Соединитель
|
--
|
СК/УПК или по индивидуальному заказу
|
|
Тип волокна
|
--
|
SMF-28e или индивидуальный
|
|
Рабочая Температура
|
℃
|
-20 ~ +70
|
|
Температура хранения
|
℃
|
-40 ~ +85
|
|
Размер пакета
|
мм
|
4 слота 19" 1U для монтажа в стойку
|
|
Мультиплексор GEZHI с двойным волокном DWDM Пассивные фильтры Сети 1x8 каналов предлагают высокопроизводительные терминальные решения DWDM для расширения сети.Этот мультиплексор DWDM с двойным волокном и пассивными фильтрами в сетях 1x8 каналов используется для передачи на большие расстояния, где длины волн плотно упакованы в C-диапазоне в сетке 100 ГГц (0,8 нм).Мультиплексор DWDM с двойным волокном Пассивные фильтры 1x8 Канальные сети прозрачны для протоколов и подходят для таких приложений, как SDH/SONET, 10/1G Ethernet, 16/8/4/2/1G Fibre Channel, CATV, FTTx и т. д.

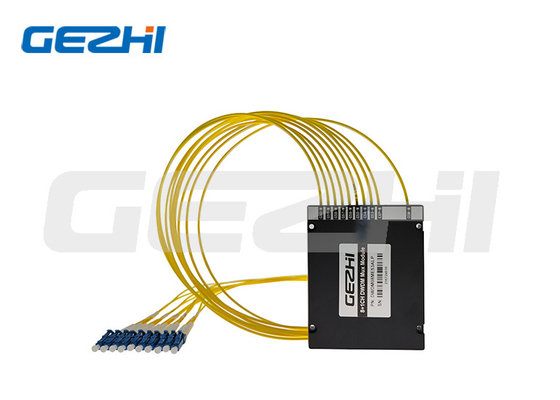

Мультиплексор DWDM с двойным волокном Пассивные фильтры Сети каналов 1x8

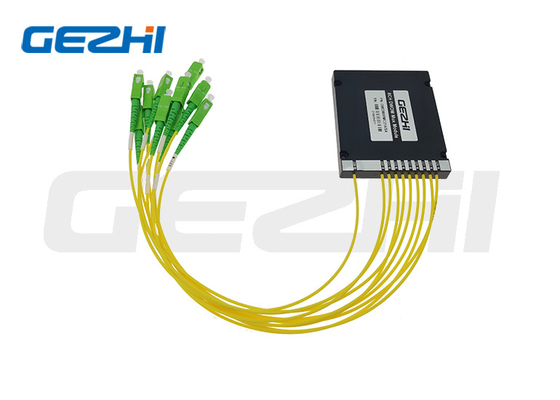

8 модулей мультиплексора оптического волокна каналов оптически пассивных ДВДМ Мукс

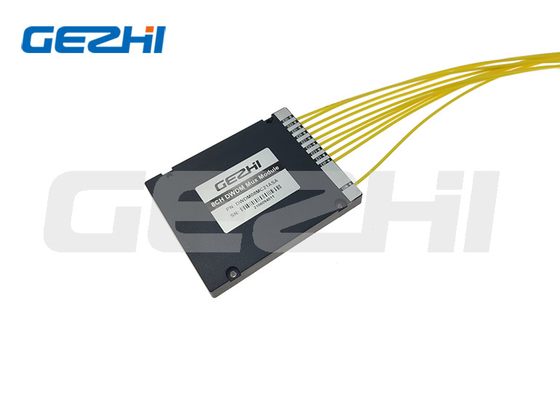

Двойное волокно DWDM
Информация для заказа
|
CWDM
|
Количество каналов
|
Конфигурация
|
Первый канал
|
Последний канал
|
Тип модуля
|
Тип кабеля
|
Длина волокна
|
Соединитель
|
|
CWDM
|
01=1 канал
02=2 канала
03=3 канала
......
16=16CH
17=17Ч
18=18Ч
......
|
М=мультиплексор
D=демультиплексор
A=мультиплексор+демультиплексор
|
27=1270
29=1290
......
47=1470
S=Указать
|
27=1270
29=1290
......
47=1470
S=Указать
|
A1=ABS коробка 100x80x10мм
A2=ABS коробка 120x80x18мм
A3=ABS коробка 140x115x18мм
L1=LGX 129*29*130 мм
L2=вставка LGX в стойку с 2 слотами
L4=вставка LGX в 4-слотовую стойку
R1=19" 1U Стойка
R2=2 слота 19″ 1U Rack
R4=4 слота 19″ 1U стойка
S=Указать
|
09 = свободная трубка 900 мкм
20=2,0 мм
30=3,0 мм
|
05=0,5 м
10=1,0 м
15=1,5 м
S=Указать
|
00=нет
ЛП=ЛК/СКП
ЛА=ЛК/БТР
СП=СК/СКП
СА=СК/БТР
ФП=ФК/СКП
ФА=ФК/БТР
S = спец.
|
Часто задаваемые вопросы
Q1:Могу ли я получить образец заказа?Каков ваш MOQ?
A1: Заказ образца приветствуется для тестирования и проверки качества.мы неMOQ, 1 образец доступен.Также приемлемы смешанные образцы.
Q2: какое время выполнения заказа?
A2: обычное время выполнения заказа составляет около 1 недели,Для большого количества и специальных продуктов.Пожалуйста, уточните время выполнения заказа у нашего торгового представителя.Но у нас есть запас некоторых продуктов,может быть отправлен через 1-3 дня после получения оплаты.
Q3:Каковы условия оплаты?
A3: Срок оплаты: T/T, Paypal,Western Union,оплата наличными, Alibaba и т. д.
Q4: какое у вас гарантийное время?
A4: 3 года гарантии.
В5: Могу ли я использовать наш собственный логотип, этикетку и упаковку?
A5: Да, мы можем предоставить услуги OEM, которые в соответствии с вашими требованиями, дизайн этикетки, логотип, PN, SN, упаковка.
