| Brand Name: | GEZHI or OEM |
| Номер модели: | 96 модуль Demux mux AWG DWDM канала |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Payment Terms: | T/T, западное соединение |

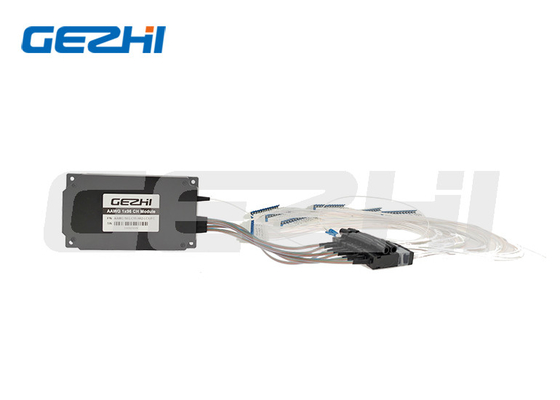

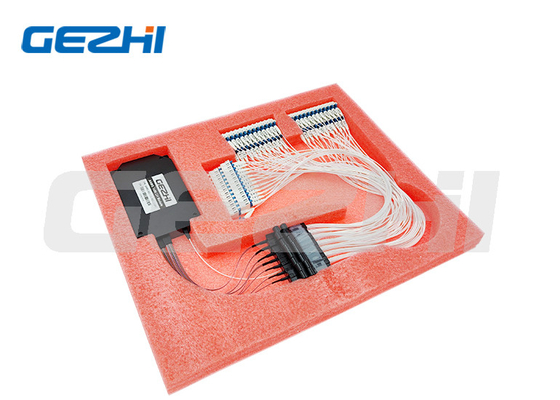

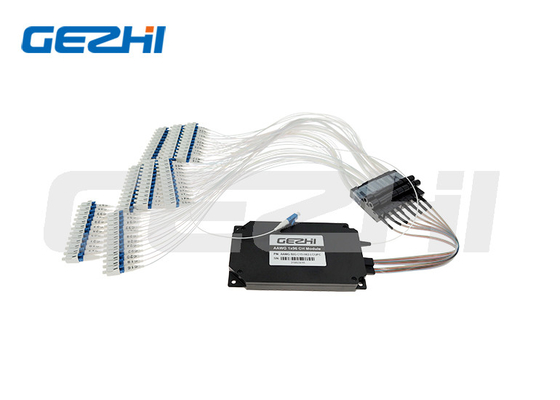

96-канальный модуль AAWG, атермальная волноводная решетка для сети DWDM
Обзор продукта
Athermal AWG (AAWG) имеют характеристики, эквивалентные стандартным Thermal AWG (TAWG), но не требуют электропитания для стабилизации.Их можно использовать в качестве прямой замены тонкопленочных фильтров (модуль DWDM типа фильтра) в случаях, когда нет питания, а также подходят для наружного применения при температуре от -30 до +70 градусов в сетях доступа. Athermal AWG (AAWG) Gezhi Photonics обеспечивает превосходное оптические характеристики, высокая надежность, простота обращения с оптоволокном и решение для энергосбережения в компактном корпусе.
Функции
Низкий PDL
Низкая хроматическая дисперсия
Низкие вносимые потери
Telcordia GR-1221-Core сертифицирован
Мультиплексор/демультиплексор Функциональность
Атермальный дизайн, электрическая мощность не требуется
Компактный пакет
Многоканальный номер
Приложения
Оптическое мультиплексирование ввода/вывода
Маршрутизация длины волны
DWDM-передача
Технические параметры
| Параметр | единица | Плоская вершина | гауссовский | Плоская вершина | гауссовский |
| Количество каналов | 16/32/40/48 | 80/88/96 | |||
| Расстояние между каналами | ГГц | 50 | 50 | ||
| Частота канала | ТГц | Синяя полоса = 1528,773~1547,316 | Группа C = 1526,827 ~ 1564,679 | ||
| Красная полоса = 1545,720~1564,679 | |||||
| Точность длины волны | нм | ±0,05 | ±0,05 | ±0,05 | ±0,05 |
| пропускная способность 1 дБ | нм | >0,18 | >0,12 | >0,18 | >0,12 |
| пропускная способность 3 дБ | нм | >0,28 | >0,20 | >0,28 | >0,20 |
| Вносимые потери (полоса пропускания) | дБ | <4,5 | <3,7 | <5,5 | <4,5 |
| Перекрёстные помехи по соседнему каналу | дБ | >27 | >27 | ||
| Перекрёстные помехи в несмежных каналах | дБ | >30 | >30 | ||
| Суммарные перекрестные помехи | дБ | >24 | >24 | ||
| Однородность вносимых потерь | дБ | <1,2 | <1,5 | ||
| Поляризационная потеря | дБ | <0,5 | <0,5 | <0,5 | <0,5 |
| Обратные потери | дБ | >40 | |||
| Рассеивание | пс/нм | ±10 | |||
| Рабочая Температура | ºC | -20~70 | |||
| Размер (длина * ширина * высота) | мм | 120*70*12,3 | 130*90*11,3 | ||
|
|
