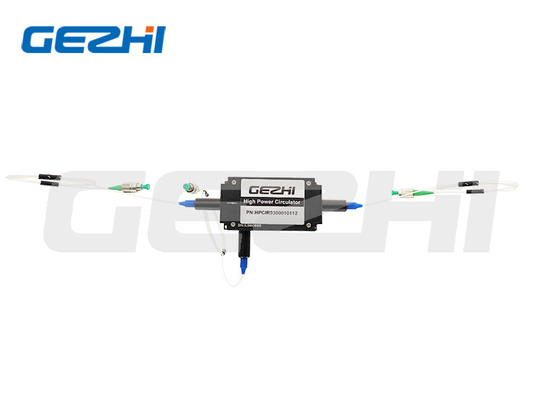

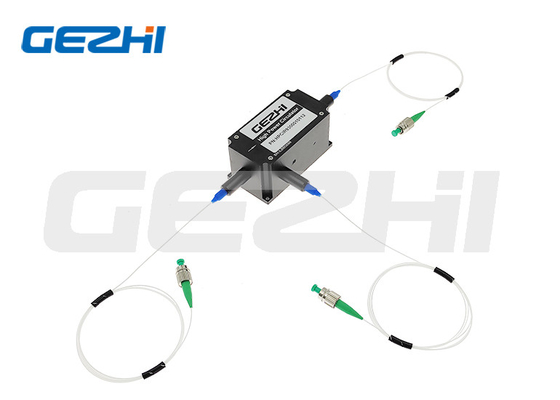

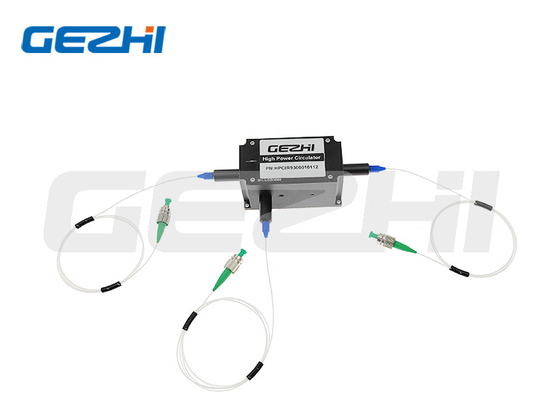

Низкие вносимые потери, высокая мощность, 3-портовый волоконно-оптический циркулятор для систем EDFA, DWDM, OTDR

Name: Низкие вносимые потери, высокая мощность, 3-портовый волоконно-оптический циркулятор для систем EDFA, DWDM, OTDR
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Циркулятор наивысшей мощности 3 портов
Price: 465.00 USD
Availability: InStock

Наименование марки:	GEZHI or OEM
Номер модели:	Циркулятор наивысшей мощности 3 портов
МОК:	1pc
цена:	US$250-US$680
Условия оплаты:	Т/Т, Вестерн Юнион

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE RoHS,ISO9001

Власть:

до 20W

Упаковывая детали:

Бумажная коробка

Выделить:

Циркулятор волокна наивысшей мощности оптически

Циркулятор волокна 3 портов оптически

Циркулятор волокна EDFA оптически

Описание продукта

Оптический циркулятор с низкими вносимыми потерями, 3 порта, высокая мощность для систем EDFA DWDM OTDR

Обзор продукта

3-портовый оптический циркулятор высокой мощности — это высокопроизводительный световодный компонент, который направляет входящие сигналы из порта 1 в порт 2, а входящие сигналы порта 2 — в порт 3. Оптические циркуляторы функционируют как маршрутизаторы сигналов, передавая свет от входного волокна к выходному волокну, одновременно направляя отраженный свет по этому выходному волокну к третьему порту. Они обеспечивают защиту, аналогичную изоляторам, защищая входное волокно от отраженной мощности, позволяя при этом использовать отброшенный свет.

Ключевые особенности

Низкие вносимые потери
Высокие возвратные потери
Высокая стабильность и надежность

Применение

Оптический усилитель
Измерительный прибор
Медицинское оборудование

Технические характеристики

Стандартная версия (до 20 Вт)

Параметр	Единица измерения	Значение
Мощность		До 20 Вт
Центральная длина волны	нм	1064, 1030, 980 \| 850, 808, 780
Диапазон рабочих длин волн	нм	±5
Тип. пиковая изоляция	дБ	25 \| 23
Мин. изоляция при 23°C	дБ	22 \| 20
Тип. вносимые потери при 23°C	дБ	1,0 \| 1,2
Макс. вносимые потери при 23°C	дБ	1,3 \| 1,5
Мин. коэффициент экстинкции при 23°C (тип PM волокна)	дБ	20 \| 18
Макс. потери, зависящие от поляризации, при 23°C (тип SM волокна)	дБ	0,15
Мин. возвратные потери при 23°C (вход/выход)	дБ	45
Мин. перекрестные помехи	дБ	45
Макс. средняя оптическая мощность (включая порты 1 и 2)	Вт	1, 2, 5, 10, 20 или указано
Макс. пиковая мощность для импульсов длительностью нс	кВт	10 или указано
Макс. нагрузка на растяжение	Н	5
Размеры корпуса	мм	70x28x26
Рабочая температура	°C	+10~+50
Температура хранения	°C	0~+60

Версия высокой мощности (до 100 Вт)

Параметр	Единица измерения	Значение
Мощность		До 100 Вт
Центральная длина волны	нм	1064, 1030, 980
Диапазон рабочих длин волн	нм	±5
Тип. пиковая изоляция	дБ	25
Мин. изоляция при 23°C	дБ	22
Тип. вносимые потери при 23°C	дБ	1,0
Макс. вносимые потери при 23°C	дБ	1,3
Мин. коэффициент экстинкции при 23°C (тип PM волокна)	дБ	20
Макс. потери, зависящие от поляризации, при 23°C (тип SM волокна)	дБ	0,15
Мин. возвратные потери при 23°C (вход/выход)	дБ	45
Мин. перекрестные помехи	дБ	45
Макс. средняя оптическая мощность (включая порты 1 и 2)	Вт	50, 100 или указано
Макс. пиковая мощность для импульсов длительностью нс	кВт	10 или указано
Макс. нагрузка на растяжение	Н	5
Размеры корпуса	мм	82x38x35
Рабочая температура	°C	+10~+50
Температура хранения	°C	0~+60

Примечание: С разъемами мощность обработки составляет всего 1 Вт, IL на 0,3 дБ выше, RL на 5 дБ ниже, а ER на 2 дБ ниже. Ключ разъема выровнен по медленной оси.

Упаковка

Оригинальная картонная упаковка. Возможна индивидуальная упаковка по требованию заказчика.
