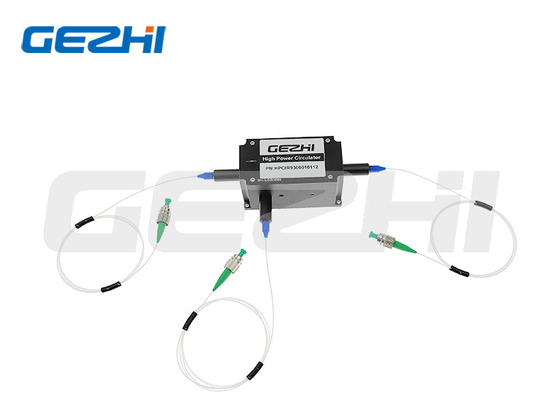

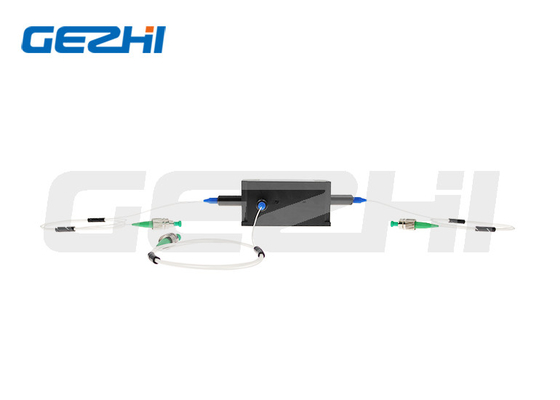

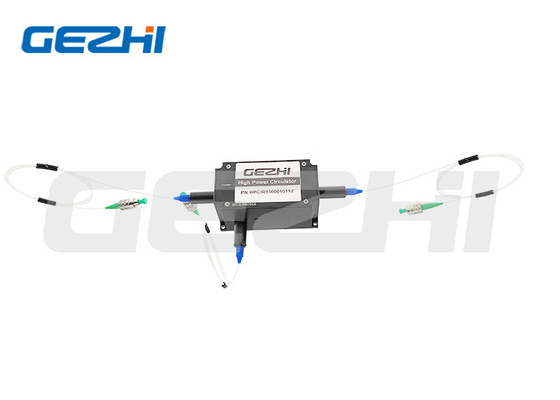

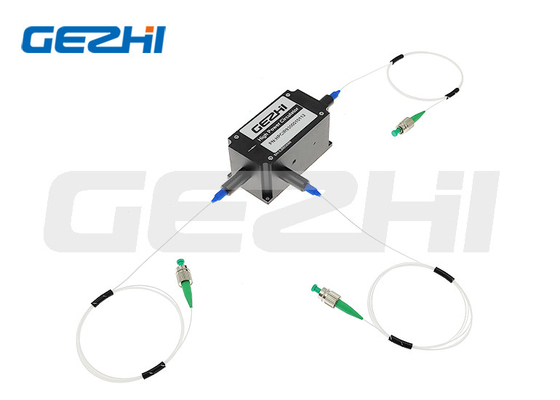

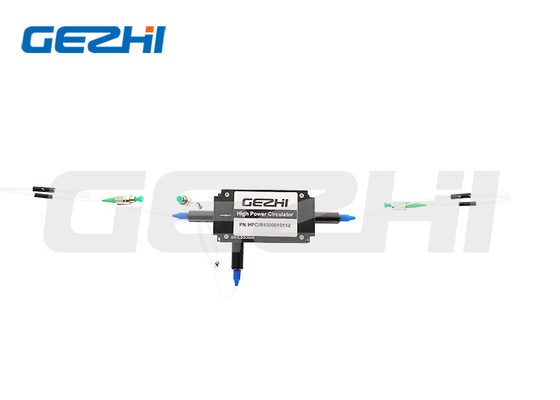

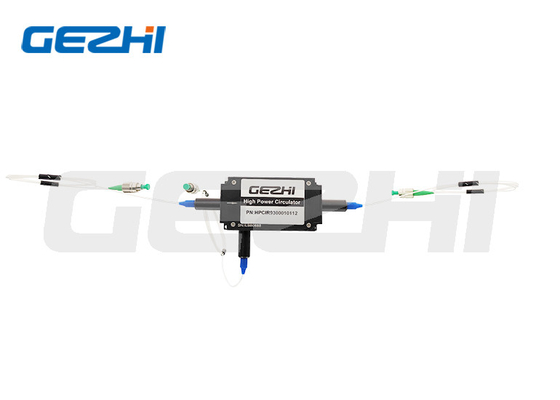

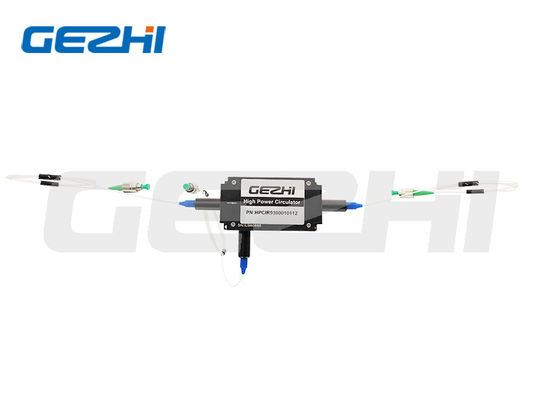

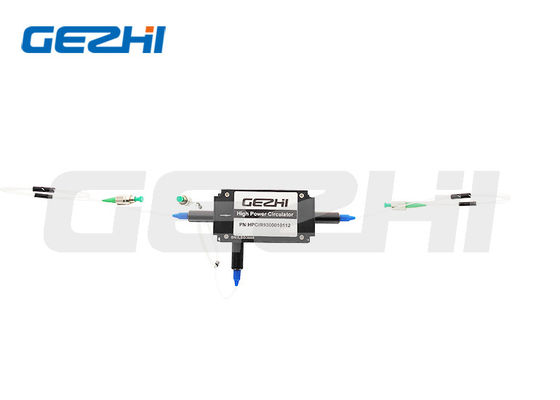

980-1080nm высокомощный оптический циркулятор с 100W мощностью и низкой потерей вставки для EDFA и усилителя Рамана

Name: 980-1080nm высокомощный оптический циркулятор с 100W мощностью и низкой потерей вставки для EDFA и усилителя Рамана
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Циркулятор наивысшей мощности 3 портов
Price: 465.00 USD
Availability: InStock

Наименование марки:	GEZHI or OEM
Номер модели:	Циркулятор наивысшей мощности 3 портов
МОК:	1pc
цена:	US$250-US$680
Условия оплаты:	Т/Т, Вестерн Юнион

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

CE RoHS,ISO9001

Длина волны:

980-1080nm

Упаковывая детали:

Бумажная коробка

Поставка способности:

5000pcs в месяц

Выделить:

Циркулятор наивысшей мощности оптически

оптически циркулятор 100W

Циркулятор усилителя Raman оптически

Описание продукта

980-1080нм высокомощный оптический циркулятор 100 Вт для ЭДФА / Рамановского усилителя

Обзор продукта

Низкие вносимые потери 980-1080нм высокомощный оптический циркулятор до 100 Вт для ЭДФА и Рамановского усилителя

3-портовый 980-1080нм высокомощный поляризационно-независимый оптический циркулятор представляет собой оптоволоконный компонент, изготовленный с использованием одномодового волокна. Он позволяет свету проходить только в одном направлении, блокируя встречную передачу, с путем прохождения света от порта 1 к порту 2 и от порта 2 к порту 3. Он выдерживает мощность до 100 Вт.

Ключевые особенности

Низкие вносимые потери
Высокая изоляция
Оптический путь без эпоксидной смолы
Высокая мощность

Применения

ЭДФА и Рамановский усилитель
Волоконный датчик
Компенсация дисперсии
Тестирование и измерения
Системы ВОЛС

Технические характеристики

Параметры	Единица измерения	Значение
Центральная длина волны	нм	1064, 1030, 980
Диапазон рабочих длин волн	нм	±5
Тип. пиковая изоляция	дБ	25
Мин. изоляция при 23°C	дБ	22
Тип. вносимые потери при 23°C	дБ	1.0
Макс. вносимые потери при 23°C	дБ	1.3
Мин. коэффициент экстинкции при 23°C (тип волокна PM)	дБ	20
Макс. поляризационно-зависимые потери при 23°C (тип одномодового волокна)	дБ	0.15
Мин. возвратные потери при 23°C (вход/выход)	дБ	45
Мин. перекрестные помехи	дБ	45
Макс. средняя оптическая мощность (включая порты 1 и 2)	Вт	50, 100 или указано
Макс. пиковая мощность для импульсов длительностью нс	кВт	10 или указано
Макс. растягивающая нагрузка	Н	5
Размеры корпуса	мм	82x38x35
Рабочая температура	°C	+10~+50
Температура хранения	°C	0~+60

С разъемами мощность составляет всего 1 Вт, IL на 0,3 дБ выше, RL на 5 дБ ниже, а ER на 2 дБ ниже.
Ключ разъема выровнен по медленной оси.

Размеры корпуса

Информация для заказа

HPMCIR-1111-23-444-56-7-888-99AA (тип волокна PM) / HPICIR-1111-23-444-56-7-888-99AA (тип одномодового волокна)

1111 - Длина волны:	1064=1064нм, 1030=1030нм, 980=980нм, SSSS=Указано
2 - Тип порта:	3=3-портовый
3 - Рабочая ось:	B=Обе оси работают, F=Быстрая ось заблокирована, N=Не-PM
444 - Тип волокна:	018=PLMA-GDF-10/125-M, 021=PLMA-GDF-20/130, SSS=Указано
5 - Размеры корпуса:	0=82x38x35мм, S=Указано
6 - Тип пигтейла:	0=голый волокно, 1=900мкм трубка
7 - Длина волокна:	0.8=0.8м, 1.0=1м, S=Указано
888 - Тип разъема:	0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Нет, S=Указано
99 - Средняя мощность:	50=50Вт, 100=100Вт, SS=Указано
AA - Пиковая мощность:	00=Непрерывный режим, 01=1кВт, 02=2кВт, 10=10кВт, 20=20кВт
