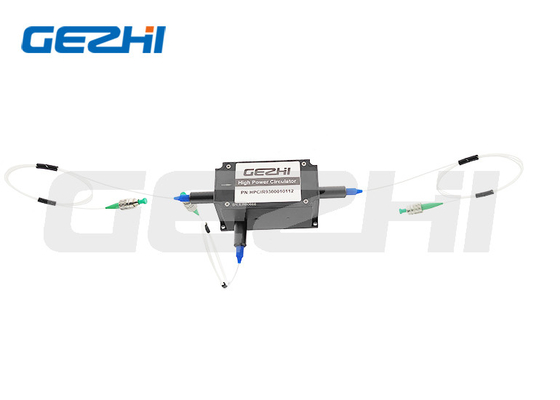

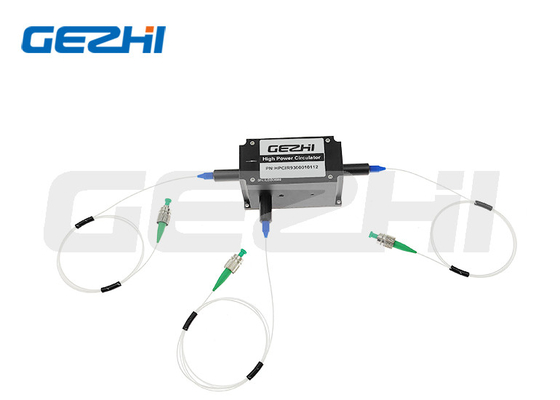

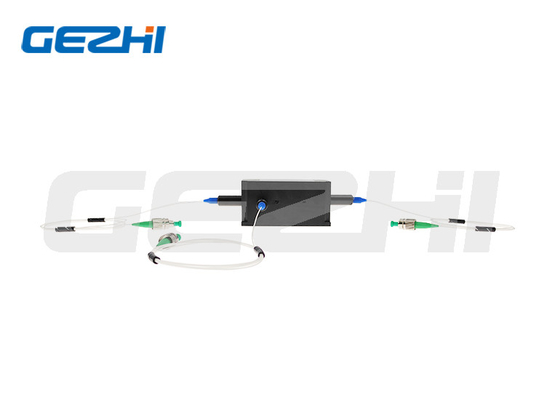

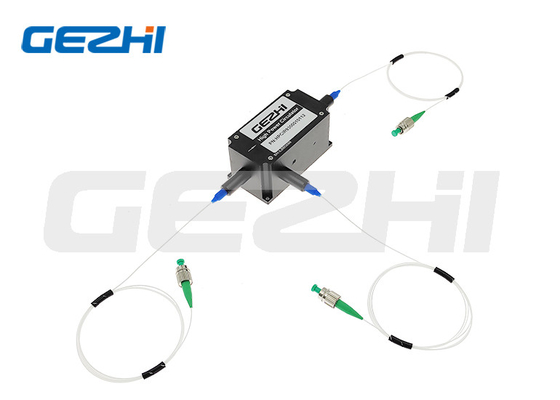

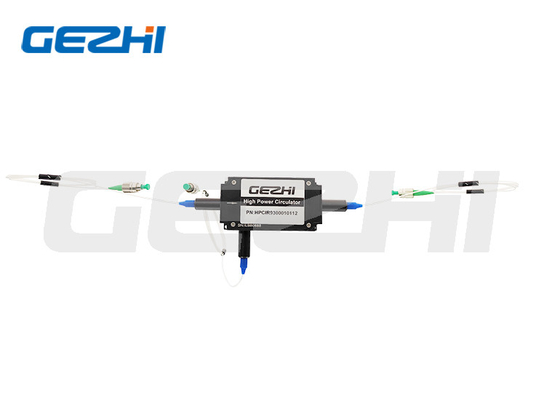

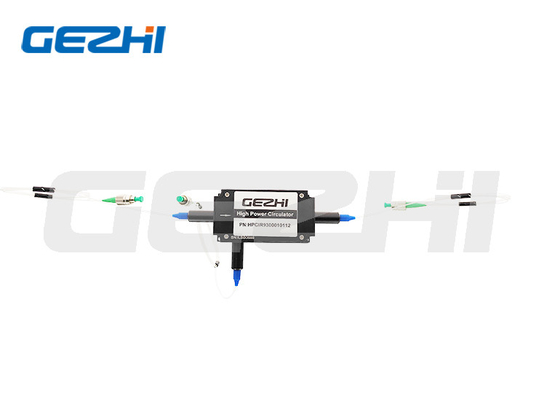

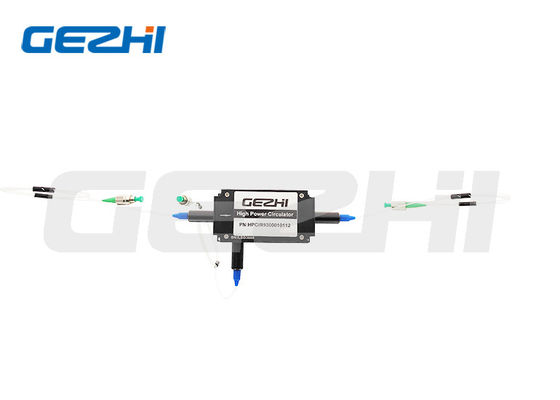

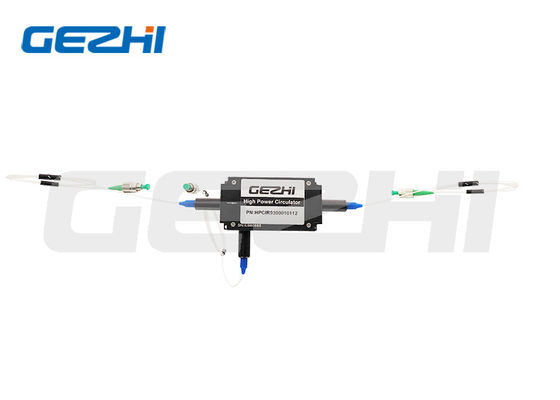

Настраиваемый оптический циркулятор на основе TGG с поддержанием поляризации и 3 портами для волоконного усилителя

Настраиваемый оптический циркулятор на основе TGG с поддержанием поляризации и 3 портами для волоконного усилителя

Наименование марки:	GEZHI or OEM
Номер модели:	Поляризация поддерживая оптически циркулятор
МОК:	1pc
цена:	US$250-US$680
Условия оплаты:	Т/Т, Вестерн Юнион

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

CE RoHS,ISO9001

Работая длина волны:

532, 633, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150 нм

Упаковывая детали:

Бумажная коробка

Поставка способности:

5000pcs в месяц

Выделить:

Изготовленная на заказ поляризация поддерживая оптически циркулятор

TGG основало поляризацию поддерживая оптически циркулятор

Ориентированный на заказчика циркулятор премьер-министра оптически

Описание продукта

Пользовательский поляризационно-поддерживающий оптический циркулятор на основе TGG для волоконного усилителя

Настраиваемый поляризационно-поддерживающий оптический циркулятор

Ключевая функция волоконного оптического циркулятора заключается в последовательном направлении света от порта к порту с низкими потерями только в одном направлении, что приводит к разделению сигналов, распространяющихся по оптическому волокну в противоположных направлениях.

Gezhi Photonics производит различные встроенные волоконные оптические циркуляторы, включая высокомощные оптические циркуляторы, одномодовые и многомодовые волоконные циркуляторы (поляризационно-независимые и поляризационно-поддерживающие волоконные оптические циркуляторы). Эти волоконные циркуляторы изготавливаются на заказ по запросу.

Особенности

Низкие вносимые потери
Высокие потери на отражение
Высокая изоляция
Высокая стабильность и надежность

Применение

Волоконный усилитель
Испытательный прибор
Волоконный датчик
Медицинское оборудование

Технические характеристики

Параметры	Единица измерения	Значения
Рабочая длина волны	нм	532 \| 633 или 680 \| 780, 808, 850 или 930 \| 980 \| 1030 \| 1053 или 1064 \| 1150
Полоса пропускания по длине волны	нм	±5 \| ±5 \| ±10 \| ±10 \| ±10 \| ±10 \| ±5
Вносимые потери	дБ	≤2.5 \| ≤2.5 \| ≤1.5 \| ≤1.5 \| ≤1.5 \| ≤1.5 \| ≤1.5
Мин. изоляция	дБ	≥20 \| ≥20 \| ≥22 \| ≥22 \| ≥22 \| ≥22 \| ≥22
Пиковая изоляция	дБ	≥25 \| ≥25 \| ≥26 \| ≥25 \| ≥25 \| ≥25 \| ≥25
Коэффициент экстинкции (тип B)	дБ	≥18 \| ≥18 \| ≥18 \| ≥18 \| ≥18 \| ≥18 \| ≥18
Коэффициент экстинкции (тип F)	дБ	≥20 \| ≥20 \| ≥20 \| ≥20 \| ≥20 \| ≥20 \| ≥20
Тип волокна	/	PM460 \| PM630 \| PM780 \| PM980 \| PM980 \| PM980 или 1060
Макс. мощность (непрерывный режим)	Вт	0.02 \| 0.05 \| 0.5, 5, 10 или 20 \| 0.5, 5 или 20 \| 0.5, 5, 20 \| 0.5, 5, 20 \| 0.5, 5, 20
Перекрестные помехи	дБ	≥45
Потери на отражение	дБ	≥45
Натяжение	Н	≤5
Рабочая температура	°C	0~+60
Температура хранения	°C	-10~+75
Размеры корпуса	нм	70x28x26

Примечание:

1. Указанные выше характеристики относятся к устройству без разъема. При наличии разъема вносимые потери будут на 0,3 дБ выше, потери на отражение уменьшатся на 5 дБ, а коэффициент экстинкции уменьшится на 2 дБ.

2. При импульсном применении обязательно сообщите нам об энергии импульса и пиковой мощности.

Размеры корпуса

Информация для заказа

Параметр	Опции
Порт ①	3=3 порта
Длина волны ②	532; 633; 680; 780; 808; 850; 930; 980; 1030; 1053; 1064; 1150 нм; S=Указать
Выравнивание оси ③	B=Работают обе оси; F=Работает медленная ось, быстрая ось заблокирована; N=Доступен тип без поляризации
Обработка мощности ④	0L=0.5 Вт; 01=1 Вт; 02=2 Вт; 10=10 Вт; 10=20 Вт; S=Указать
Тип волокна ⑤	PM460; PM630; PM780; PM980; PM1060; S=Указать
Размеры корпуса ⑥	T2=70x28x26 мм; S=Указать
Тип пигтейла ⑦	00=голый волокно; 09=900 мкм в свободной трубке
Длина волокна ⑧	08=0.8 м; 10=1 м; S=Указать
Тип разъема ⑨	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Указать
Пиковая мощность для импульса ⑩	00=Непрерывный режим, 10=10 кВт, 20=20 кВт, SS=Указано
