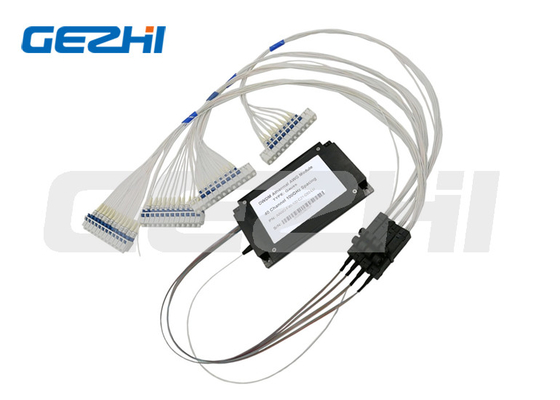

40-канальный 100ГГц атермальный модуль AAWG DWDM с фильтром Гаусса с плоской вершиной для высокостабильных сетей

Наименование марки:	GEZHI or OEM
Номер модели:	40 модуль канала AAWG
МОК:	1PC
Цена:	US$398-US$688
Условия оплаты:	Т/Т, Вестерн Юнион

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

фарфор

Сертификация:

CE RoHS,ISO9001

Расстояние между каналами:

100Ghz

Упаковывая детали:

Бумажная коробка

Поставка способности:

5000pcs в месяц

Выделить:

Athermal AAWG DWDM

модуль AWG 100GHz

Athermal модуль AAWG

Описание продукта

40-канальный атермальный DWDM модуль AAWG с плоской гауссовой фильтрацией 100 ГГц

Обзор продукта

Стойки Gezhi Photonics с 40-канальными DWDM мультиплексорами (Mux) и демультиплексорами (DeMux) представляют собой отличное решение для экономии инфраструктуры, объединяя 40 различных длин волн в один оптоволоконный кабель. Эти продукты высотой 1U прозрачны для протоколов. Все 40 каналов находятся в C-диапазоне с шагом 100 ГГц между каналами, используя высококачественную технологию AWG Gaussian.

Применение

Метросети
Центр обработки данных
Сеть доступа
Приложения CATV
WDM сеть
Телекоммуникации

Ключевые особенности

Высокая изоляция
Низкие вносимые потери
Двойной источник питания
Может управляться через консоль и NMS
Оптический путь без эпоксидной смолы
Низкий общий интегрированный перекрестный разговор
Отличная стабильность и надежность
Отличная точность и стабильность длины волны
Атермальная конструкция

Технические характеристики

Параметр	Значение
Количество каналов	40
Шаг каналов	100 ГГц
Рабочая длина волны	C-диапазон
Частота полосы пропускания	±0.1 нм
Точность длины волны	±50 пм
Вносимые потери	<6.0 дБ
Постоянство вносимых потерь	<1.2 дБ
Плоскостность вносимых потерь	<0.5 дБ
Полоса пропускания 0.5 дБ	>0.2 нм
Полоса пропускания 1 дБ	>0.4 нм
Полоса пропускания 3 дБ	>0.6 нм
Полоса пропускания 20 дБ	<1.2 нм
Изоляция соседних каналов	≥25 дБ
Изоляция не соседних каналов	≥30 дБ
Общий перекрестный разговор	22 дБ
Обратные потери	≥40 дБ
Потери, зависящие от поляризации	<0.5 пс
Дисперсия поляризационных мод	<0.5 пс
Максимальная входная оптическая мощность	24 дБм
Диапазон мониторинга оптической мощности	-35 дБм ~ +23 дБм
Тип разъема	LC/UPC
Рабочая температура	-10~+65℃
Относительная влажность	95%
Размеры	19-дюймовая стойка 1U (440 x 220 x 44 мм)
