Двухволоконный DWDM OADM оптический мультиплексер с интерфейсом SC/APC и низкой потерей вставки

Name: Двухволоконный DWDM OADM оптический мультиплексер с интерфейсом SC/APC и низкой потерей вставки
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GEZHI-DWDM OADM
Price: 83.00 USD
Availability: InStock

Наименование марки:	GEZHI or OEM
Номер модели:	GEZHI-DWDM OADM
МОК:	1pc
цена:	US$58-US$108
Условия оплаты:	Т/Т, Вестерн Юнион

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE RoHS,ISO9001

Название продукта:

OADM Left+Right CH41SC/APC

Тип волокна:

Двойное волокно

Длина волокна:

50 СМ

Канал:

CH41

Оптический интерфейс:

SC/APC

упаковка:

АБС-бокс

Размер упаковки:

100*80*10CM

Упаковывая детали:

Бумажная коробка

Поставка способности:

5000pcs в месяц

Выделить:

Двойной оптоволоконный оптический модуль

оптический модуль DWDM

интерфейс APC DWDM OADM

Описание продукта

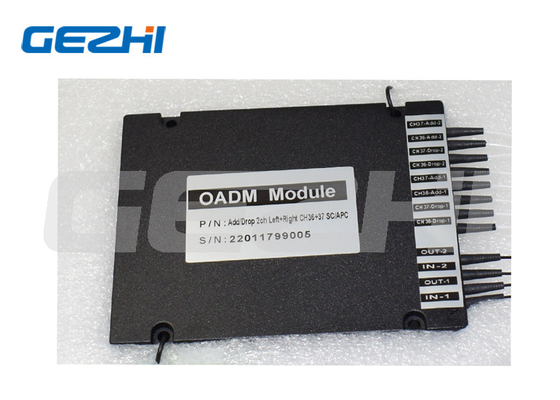

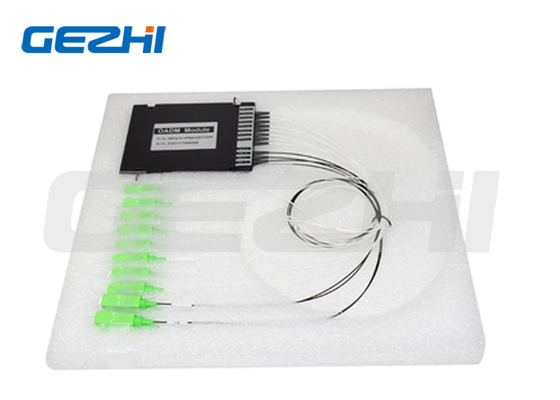

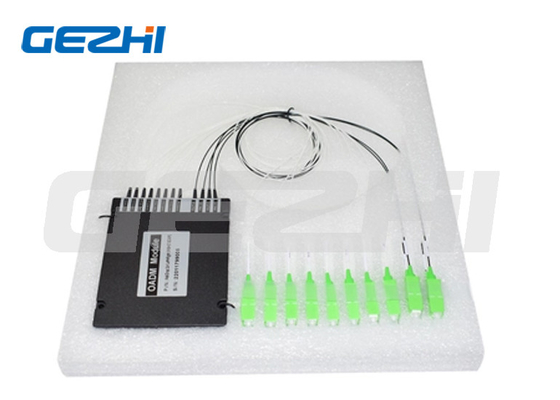

Двухволоконный оптический модуль DWDM OADM с интерфейсом SC APC

Описание продукта

DWDM Optical Add/Drop Multiplexer (OADM) — это пассивное оптическое устройство, используемое в сетях WDM для добавления и выделения одного или нескольких каналов DWDM с шагом 100 ГГц в C-диапазоне в одно или два волокна, позволяя оставшимся длинам волн проходить к требуемому месту назначения. Использование технологии DWDM эффективно добавляет возможности WDM к существующим и новым сетям, расширяя расстояние передачи оптического сигнала.

Модули DWDM OADM доступны в односторонней (восток или запад) и двусторонней (восток и запад) конфигурациях. С соответствующими блоками MUX/DeMUX, расположенными на каждом конце оптической линии связи, несколько каналов данных могут быть объединены и переданы по магистрали одномодового волокна. Пассивные модули OADM могут добавлять или выделять до 4 каналов данных в любой точке магистрали.

Особенности

Низкие вносимые потери
Низкий перекрестный сигнал
Высокая стабильность и надежность
Без эпоксидного покрытия на оптическом пути

Применение

Мониторинг линии
Сеть DWDM
Телекоммуникации
Конфигурируемый OADM

Технические характеристики

Параметр	Единица измерения	1КАН	2КАН	4КАН	8КАН
Длина волны канала	нм	Сетка ITU
Шаг канала	ГГц	100 или 200
Полоса пропускания канала (@-0,5 дБ)	нм	>0,3
Вносимые потери	дБ	<0,9	<1,2	<1,5	<2,8
Специальная служба	/	Доступен монитор или 1310 нм
Пульсации канала	дБ	0,5
Изоляция - соседние	дБ	>30	>30	>30	>30
Изоляция - не соседние	дБ	>40	>40	>40	>40
Чувствительность вносимых потерь к температуре	дБ/°C	<0,005
Сдвиг длины волны из-за температуры	нм/°C	<0,002
Потери, зависящие от поляризации	дБ	<0,1
Дисперсия поляризационных мод	дБ	<0,1
Прямолинейность	дБ	>50
Обратные потери	дБ	>45
Максимальная обрабатываемая мощность	мВт	300
Рабочая температура	°C	-5~+75
Температура хранения	°C	-40~85
Размеры корпуса	мм	Д80xШ60xВ12 или Д100xШ80xВ10	Д120xШ80xВ18	Д141xШ115xВ18

Примечание: 1. Доступны индивидуальные спецификации.

Указано без разъема. При наличии разъема IL увеличится на 0,2 дБ.

Информация для заказа

DWDM	Количество каналов	Конфигурация	Тип модуля	Тип кабеля	Длина волокна	Разъем
OADM 1=100G 2=200G	01=1 канал 02=2 канала 03=3 канала 04=4 канала ... 16=16 каналов 17=17 каналов 18=18 каналов	SS=Одно волокно Запад или Восток SD=Одно волокно Запад и Восток DS=Двойное волокно Запад или Восток DD=Двойное волокно Запад и Восток	A1=Корпус ABS 100x80x10 мм A2=Корпус ABS 120x80x18 мм A3=Корпус ABS 140x115x15 мм L1=LGX 12929130 мм L2=LGX вставляется в стойку на 2 слота L4=LGX вставляется в стойку на 4 слота R1=19" стойка 1U R2=19" стойка 1U на 2 слота R4=19" стойка 1U на 4 слота S=Указать	09=900 мкм буферное волокно 20=2,0 мм 30=3,0 мм	05=0,5 м 10=1,0 м 15=1,5 м S=Указать	00=нет LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Указать
