Высокоэффективный 48*2x4 оптический переключатель матрицы с SerialNet и 1260 ~ 1650nm диапазона длины волны для автоматического измерения

Высокоэффективный 48*2x4 оптический переключатель матрицы с SerialNet и 1260 ~ 1650nm диапазона длины волны для автоматического измерения

Наименование марки:	GEZHI or OEM
Номер модели:	Матрица оптических переключателей
МОК:	1pc
цена:	US$2888-US$5888
Условия оплаты:	Т/Т, Вестерн Юнион

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE RoHS,ISO9001

Диапазон длин волн:

1260~1650 нм или по индивидуальному заказу

Упаковывая детали:

Бумажная коробка

Поставка способности:

5000pcs в месяц

Выделить:

48 Матрица оптических переключателей 2x4

Матрица оптических переключателей с автоматическим измерением

Описание продукта

Высокоэффективная матрица оптических коммутаторов 48×2×4 для автоматических измерений

Обзор продукта

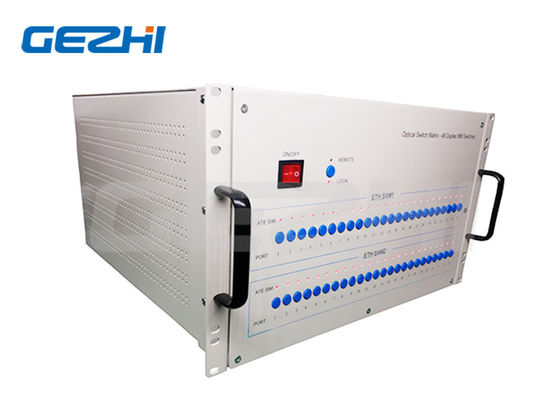

Матрица оптических коммутаторов 48×2×4 — это высокопроизводительное устройство управления световыми путями, разработанное для приложений автоматических измерений. Эта стоечная система оснащена 48 комбинациями синхронных коммутируемых световых путей 2×4, обеспечивая надежные возможности преобразования и управления оптическими путями.

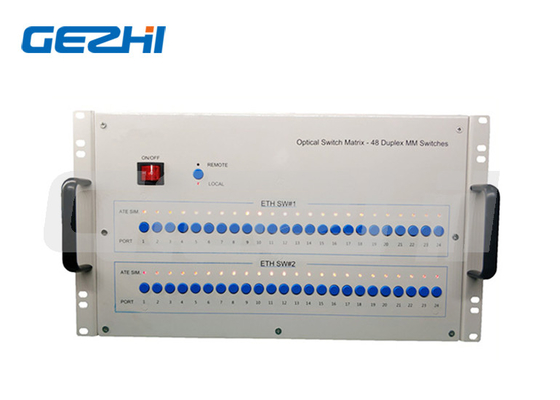

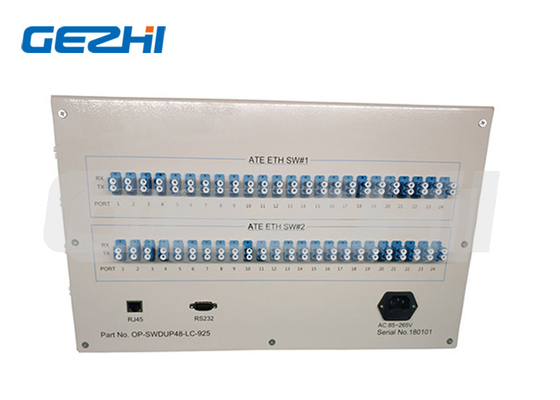

Оптический коммутатор может управляться несколькими способами: с помощью 48 кнопок на передней панели, последовательного порта RS-232 ближнего действия или удаленной сети Ethernet RJ45. Состояние оборудования и конфигурации световых путей четко отображаются с помощью зеленых и красных светодиодных индикаторов.

Ключевые особенности

Подключение SerialNet для гибких вариантов управления
Высокая надежность и стабильность для непрерывной работы
Панель со светодиодными индикаторами для визуального мониторинга состояния
Удобное управление с помощью нескольких интерфейсов управления
Прозрачная передача сигнала
Настраиваемое автоматическое сканирование каналов и временных интервалов
Управление RS232 и удаленное управление по Ethernet RJ45

Применение

FITL (оптоволокно в телефонной линии)

Системы автоматических измерений

Удаленный мониторинг оптических сетей

Системы мониторинга и обслуживания кабелей

48×2×4 Optical Switch Matrix rackmount unit front panel view

Технические характеристики

Параметр	Единица измерения	48×2×4
Диапазон длин волн	нм	1260~1650 или по индивидуальному заказу
Тестовая длина волны	нм	1310/1550 или по индивидуальному заказу
Вносимые потери (макс.)	дБ	≤1.5
Возвратные потери	дБ	SM ≥ 50
Перекрестные помехи	дБ	≤-55
PDL	дБ	≤0.05
WDL	дБ	≤0.25
TDL	дБ	≤0.20
Повторяемость	дБ	≤0.02
Время переключения	мс	≤10 (соседний канал)
Оптическая мощность	мВт	≤500
Тип волокна	мкм	9/125
Разъем	/	FC, SC, LC, ST, SMA или по индивидуальному заказу
Порт мониторинга	/	RJ45 и RS232 или по индивидуальному заказу
Рабочий источник питания (тип вилки)	В	Переменный ток: 220 В (50/60 Гц) или постоянный ток: 36~72 В
Рабочая температура	°C	-10~+60
Температура хранения	°C	-40~+85
Размеры для монтажа в стойку	мм	6U: 483×500×267 мм

Информация для заказа

OSW-X×X-X-XX-X-XX-XX-XX-XX

Компонент	Опции
OSW	48×2×4 S=Указать
Режим	S=SM M=MM
Длина волны	85=850 нм 13=1310 нм 15=1550 нм 85/13=850/1300 13/15=1310/1550 нм S=Указать
Корпус	1U=1U стоечный 2U=2U стоечный 3U=3U стоечный 4U=4U стоечный S=Указать
Тип волокна	M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Указать
Диаметр волокна	AC=Однофазный 85~265 В DC=Однофазный 36~72 В AA=Двухфазный 85~265 В DD=Двухфазный 36~72 В AD=AC85~265 В+DC36~75 В
Разъем	00=Нет FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Указать

Примечание: S=Указать означает, что доступны индивидуальные спецификации по запросу
