1x128 Оптический коммутатор на оптоволокне с быстрым временем переключения, ЖК-дисплеем и управлением RS232 для оптических сетей

1x128 Оптический коммутатор на оптоволокне с быстрым временем переключения, ЖК-дисплеем и управлением RS232 для оптических сетей

Наименование марки:	GEZHI or OEM
Номер модели:	оптически переключатель 1x128
МОК:	1pc
цена:	US$398-US$688
Условия оплаты:	Т/Т, Вестерн Юнион

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE RoHS,ISO9001

Диапазон длин волн:

1260~1650 nm

Упаковывая детали:

Бумажная коробка

Поставка способности:

5000pcs в месяц

Выделить:

Волоконно-оптический переключатель FITL

волоконно-оптический переключатель с ЖК-дисплеем

оптический переключатель 1x128

Описание продукта

Оптический коммутатор с быстрым временем переключения 1x128 с ЖК-дисплеем

Обзор продукта

Этот стоечный оптический коммутатор 1x128 имеет один входной и 128 выходных портов оптического волокна, предназначенных для выборочной передачи, перенаправления или блокировки оптической мощности в линиях передачи волокна. Эти двунаправленные оптические коммутаторы могут использоваться как в конфигурациях 1x128, так и 128x1, что делает их идеальными для сетей оптической волоконной связи и измерительных приборов.

Передняя панель поддерживает различные типы разъемов, включая FC/APC, FC/UPC, SC/APC, SC/UPC, LC/APC, LC/UPC, ST/APC и ST/UPC. Стойка 2U высотой 19 дюймов может вмещать конфигурации 1x24, 1x32, 1x48, 1x64 или индивидуальные оптические коммутаторы.

Применение

FITL (оптоволокно в петле)
Поддержание системы
Удаленный мониторинг оптической сети
Мониторинг кабелей
Автоматическое измерение

Ключевые особенности

Настраиваемый канал и временной интервал для автоматического сканирования
Светодиодная панель для визуального мониторинга и удобной работы
SerialNet с высокой надежностью и стабильностью
Прозрачная передача сигнала с высокой стабильностью и надежностью
Удаленное управление через RS232 и Ethernet RJ45

Технические характеристики

Параметр	Единица измерения	1x4	1x8	1x12	1x16	1x24	1x32	1x64	1x128
Диапазон длин волн	нм	1260~1650 или по индивидуальному заказу
Тестовая длина волны	нм	1310/1550 или по индивидуальному заказу
Вносимые потери (макс.)	дБ	≤1.0	≤1.0	≤1.5	≤1.5	≤1.5	≤1.5	≤1.5	≤2.0
Обратные потери	дБ	SM ≥ 50
Перекрестные помехи	дБ	≤-70
PDL	дБ	≤0.05
WDL	дБ	≤0.25
TDL	дБ	≤0.20
Повторяемость	дБ	≤0.02
Время переключения	мс	≤10 (соседний канал)
Оптическая мощность	мВт	≤500
Тип волокна	мкм	9/125
Разъем	/	FC, SC, LC, ST, SMA или по индивидуальному заказу
Порт мониторинга	/	RJ45 и RS232 или по индивидуальному заказу
Рабочий источник питания	В	Переменный ток: 220 В (50/60 Гц) или постоянный ток: 36-72 В
Рабочая температура	℃	-10~+60
Температура хранения	℃	-40~+85

Размеры стоечного устройства

1U: Д483×Ш230×В44,5 (до 16 каналов) - возможна индивидуальная настройка
2U: Д483×Ш230×В89 (до 36 каналов) - возможна индивидуальная настройка
2U: Д483×Ш350×В89 (до 64 каналов) - возможна индивидуальная настройка
3U: Д483×Ш350×В133,5 (до 128 каналов) - возможна индивидуальная настройка
4U: Д483×Ш350×В178 (до 256 каналов) - возможна индивидуальная настройка

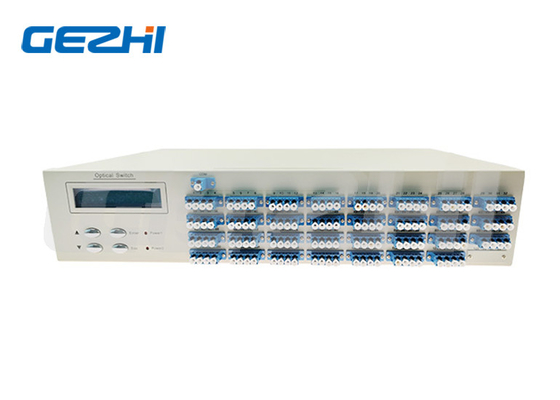

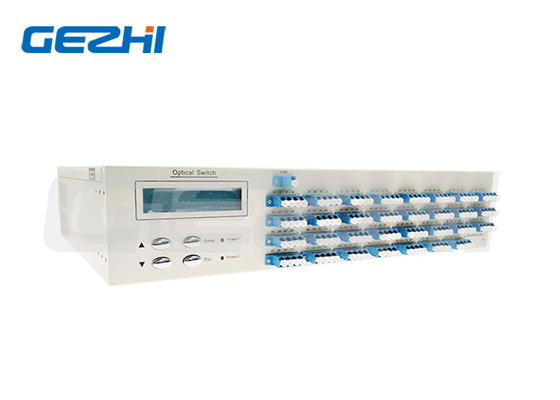

Обзор передней панели

Питание: Главный выключатель питания
RJ45: Интерфейс управления сетью связи
RS-232: Последовательный интерфейс связи RS232
LCD: Устройство для прямого отображения информации
▲▼: Клавиши для перемещения вверх и вниз
Enter: Клавиша для подтверждения выбора
Esc: Клавиша для отмены операции
COM, 1~128: Оптические интерфейсы

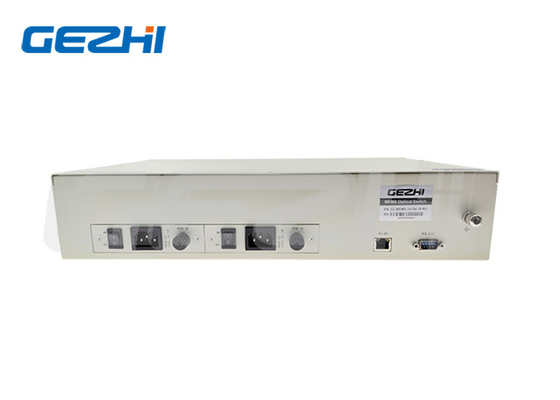

Обзор задней панели

AC 85~265V: Интерфейс шнура питания
ON/OFF: Главный выключатель питания

Настройки по умолчанию

Адрес: 01
RS-232: Скорость передачи данных: 9600; Биты данных: 8 бит; Стоповый бит: 1 бит; Бит четности: НЕТ
RJ45: IP: 192.168.1.100; ПОРТ: 5000; TCP/IP: TCP-сервер и UDP (фиксированный порт: 18888)

Оптический маршрут и протокол связи

Протокол связи использует все заглавные буквы
Устройство выполняет одну инструкцию за раз
"<" служит началом инструкции
">" служит концом инструкции
