| Brand Name: | GEZHI or OEM |
| Номер модели: | 1×N (N≤8) оптически переключатель |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Payment Terms: | T/T, западное соединение |
Интерфейс RS232 и Ethernet для монтажа в стойку 1×N(N≤8) оптический переключатель
Описание продукта
Оптические коммутаторы 1X8 для монтажа в стойку позволяют автоматически и многократно подключать одно общее волокно к 8 выходным или входным волокнам.Эти полностью оптические переключатели являются двунаправленными и могут использоваться в направлении 1x8 или 8x1.Оптические коммутаторы для монтажа в стойку можно выбирать вручную с передней панели или управлять через порт RS232, порт Ethernet.Этот волоконно-оптический коммутатор доступен в любом размере от 1xN до 1x128.
Кроме одномодового 1260~1650нм (1310/1550), GEZHI Photonics также производит 460нм, 630нм, 780нм, 850нм, 980нм, 1064нм или индивидуальные оптические переключатели.Также доступны волоконно-оптические переключатели большого диаметра, такие как 105/125 мкм, 400 мкм и т. д.
|
Приложения ФИТЛ Автоматическое измерение Удаленный мониторинг оптической сети Система мониторинга и обслуживания кабеля |
Функции Низкие вносимые потери и быстрое переключение SerialNet, высокая надежность, высокая стабильность ЖК дисплей Управление по RS232 и дистанционное управление через Ethernet |
Информация для заказа OSW-XxX-X-XX-X-XX-XX-XX-XX
| ОСВ | Режим | Длина волны | Упаковка | Тип волокна | Диаметр волокна | Соединитель |
|
1x4 1x8 1x16 1x32 1x64 1x128 S = вид |
С=СМ М=ММ |
85=850нм 13=1310нм 15=1550нм 85/13=850/1300 13/15=1310/1550нм 460нм 780нм 980нм S=Указать |
1U=1U для монтажа в стойку 2U=2U для монтажа в стойку 3U=3U для монтажа в стойку 4U=4U для монтажа в стойку S=Указать |
М5=50/125 М6=62,5/125 S9=9/125 S105/125 С200/240 S272/300 S365/400 S550/600 S=Указать |
AC=одиночный 85~265В DC = одиночный 36 ~ 72 В АА=двойной 85~265В ДД=Двойной 36~72В AD=AC85~265В+DC36~75В |
00=Нет ФП=ФК/СКП ФА=ФК/БТР СП=СК/СКП СА=СК/БТР ЛП=ЛК/СКП ЛА=ЛК/БТР S=Указать |
Технический индекс
| Параметр | Единица | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| Диапазон длин волн | нм | 1260~1650 или по индивидуальному заказу | |||||||
| Длина волны тестирования | нм | 1310/1550 или по индивидуальному заказу | |||||||
| Вносимые потери (макс.) | дБ | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤2,0 |
| Обратные потери | дБ | СМ ≥ 50 | |||||||
| перекрестные помехи | дБ | ≤-70 | |||||||
| ПДЛ | дБ | ≤0,05 | |||||||
| ВДЛ | дБ | ≤0,25 | |||||||
| TDL | дБ | ≤0,20 | |||||||
| Повторяемость | дБ | ≤0,02 | |||||||
| Время переключения | РС | ≤10 (соседний канал) | |||||||
| Оптическая мощность | мВт | ≤500 | |||||||
| Тип волокна | гм | 9/125 | |||||||
| Соединитель | / | ФК, СК, ЛК, СТ, СМА или подгонянный | |||||||
| Порт монитора | / | RJ45 и RS232 или по индивидуальному заказу | |||||||
| Рабочий источник питания (штепсельная вилка) | В | Переменный ток: 220 В (50/60 Гц) или постоянный ток: 36 В ~ 72 В | |||||||
| Рабочая Температура | ℃ | -10~+60 | |||||||
| Температура хранения | ℃ | -40~+85 | |||||||
| Монтаж в стойку Размеры | мм | 1U L483XW230XH44.5 (до 16 каналов) доступна настройка. | |||||||
|
2U L483XW230XH89 (до 36 каналов) доступна настройка. 2U L483XW350XH89 (до 64 каналов) доступна настройка. |
|||||||||
| 3U L483XW350XH133.5 (до 128 каналов) доступна настройка. | |||||||||
| 4U L483XW350XH178 (до 256 каналов) доступна настройка. | |||||||||

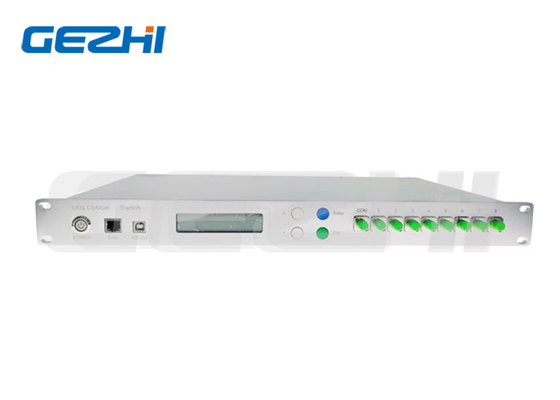

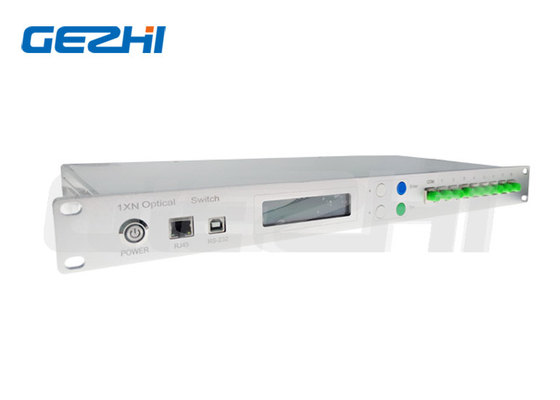

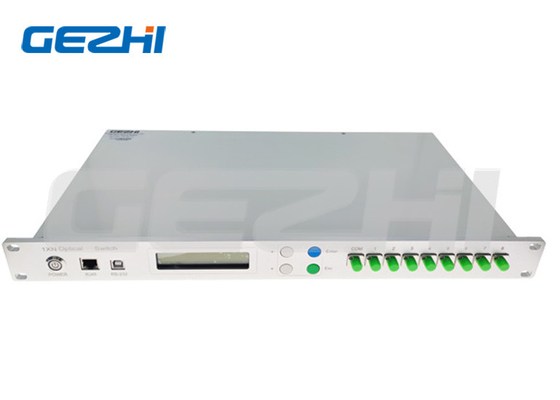

Передняя панель

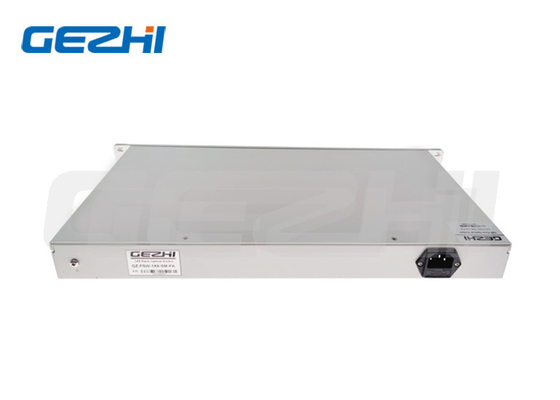

НазадПанель
|
|
