| Brand Name: | GEZHI or OEM |
| Номер модели: | мини Splitter PLC 1x4 |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Payment Terms: | T/T, западное соединение |

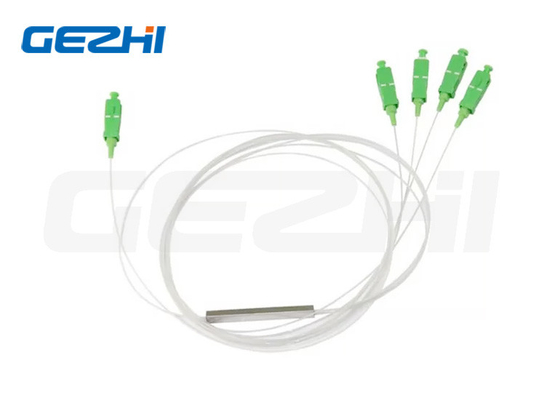

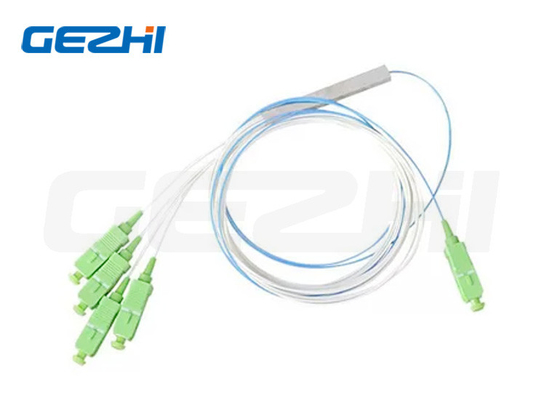

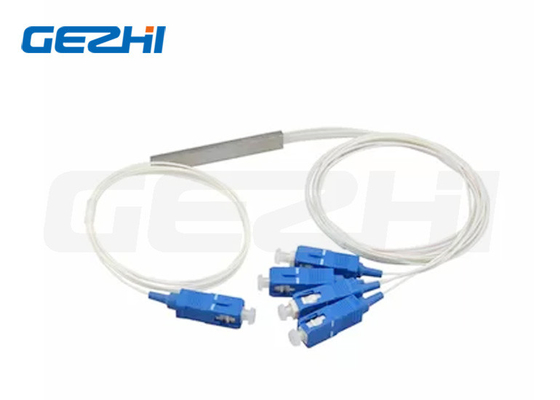

1x4 SC UPC 9/125 Um G657A1 0,9 мм Белый кабель Мини-ПЛК-разделитель
Введение ПЛК-разделителя оптического волокна
В соответствии с этим принципом оптический разделитель можно разделить на расплавленный конический и плоский волновод.плоский волновод представляет собой продукт типа микрооптических компонентов, используя технологию фотолитографии, в среднем или полупроводниковом субстрате для формирования светового волновода, для достижения функции разветвления.
Эти два вида имеют схожие принципы разделения, они изменяют поле выцветания между волокнами для соединения друг с другом (степень сцепления,длина сцепления) и изменить радиус волокна для достижения различных размеров разветвления, и наоборот также может объединять несколько оптических сигналов в один сигнал, называемый синтезатором.
Сплавленные конусовые волокна стали основной технологией производства на рынке из-за его простого метода производства, низкой цены и простого соединения с внешним волоконным оптом,и он может выдержать преимущества механических вибраций и изменения температуры.
Функция разделителя ПЛК оптического волокна
Длина волны операционной широкополосной связи
Низкая потеря вставки
Низкий уровень ПДЛ
Компактный дизайн
Хорошая однородность каналов
Высокая надежность и стабильность
Применение ПЛК-разделителя оптических волокон
Телекоммуникационный сектор
Система PON
FTTH
CATV
Видеопередача
Параметр разделителя ПЛК оптического волокна
1×N ПЛК-разделитель
(измеряется при комнатной температуре и не включает потерю соединителя)
| Тип | 1х2 | 1х4 | 1х8 | 1х16 | 1х32 | ||
| Тип волокна | ITU-T G657A1, G657A2 и G.652D | ||||||
| Рабочая длина волны (нм) | 1260 ~ 1650 гг. | ||||||
| Потеря вставки (dB) | Типичный | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | |
| (P/S) Макс | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 16.5/16.8 | ||
| Однородность потери (dB) | Макс | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | |
| Потери, зависящие от поляризации (dB) | Макс | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | |
| Директивность (dB) | Минуты | 55 | |||||
| Потеря возврата (dB) | Минуты | UPC:50 APC:55 | |||||
| Рабочая температура ((°C) | -40 ~ 85 | ||||||
| Температура хранения ((°C) | -40 ~ 85 | ||||||
2×N ПЛК-разделитель
(измеряется при комнатной температуре и не включает потерю соединителя)
| Тип | 2х2 | 2х4 | 2х8 | 2х16 | 2х32 | 2×64 | |
| Тип волокна | ITU-T G657A1, G657A2 и G.652D | ||||||
| Рабочая длина волны (нм) | 1260 ~ 1650 гг. | ||||||
| Потеря вставки (dB) | Типичный | 4.0 | 7.0 | 10.5 | 13.5 | 16.5 | 20.5 |
| (P/S) Макс | 4.1/4.3 | 7.4/7.6 | 10.8/11.0 | 14.3/14.5 | 17.3/17.5 | 20.7/21.5 | |
| Однородность потери (dB) | Макс | 0.8 | 0.8 | 1.5 | 2.0 | 2.5 | 2.5 |
| Потери, зависящие от поляризации (dB) | Макс | 0.2 | 0.2 | 0.3 | 0.4 | 0.4 | 0.4 |
| Директивность (dB) | Минуты | 55 | |||||
| Потеря возврата (dB) | Минуты | UPC:50 APC:55 | |||||
| Рабочая температура ((°C) | -40 ~ 85 | ||||||
| Температура хранения ((°C) | -40 ~ 85 | ||||||
Как заказать PLC-разделитель для волоконного оптика
1Тип соединителя: SC / FC / LC / ST / E2000
2Тип режима: однорежимный UPC и APC
3Диаметр кабеля: 0.9 / 2.0 / 3.0 мм
4Тип упаковки: мини-стальные тупы / ABS-коробки
5. количество волокон: 1xN, 2xN ((1x2,1x4, 2x2, 2x4, и т.д.)
|
|
