| Brand Name: | GEZHI or OEM |
| Номер модели: | 100G QSFP28 ZR 1310nm 80 км |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Payment Terms: | T/T, Western Union |

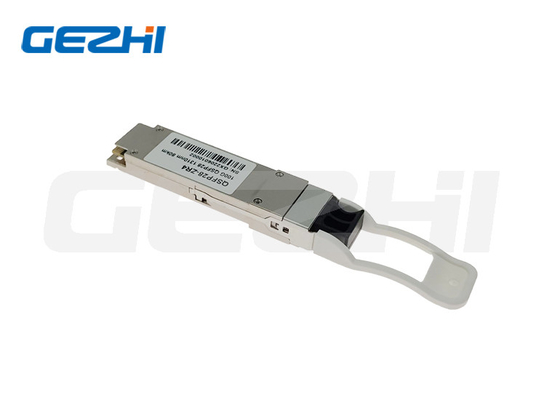

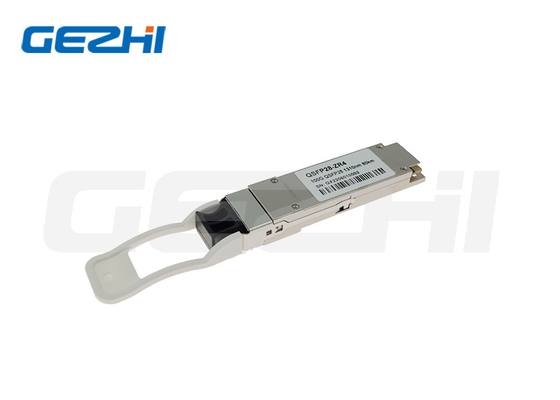

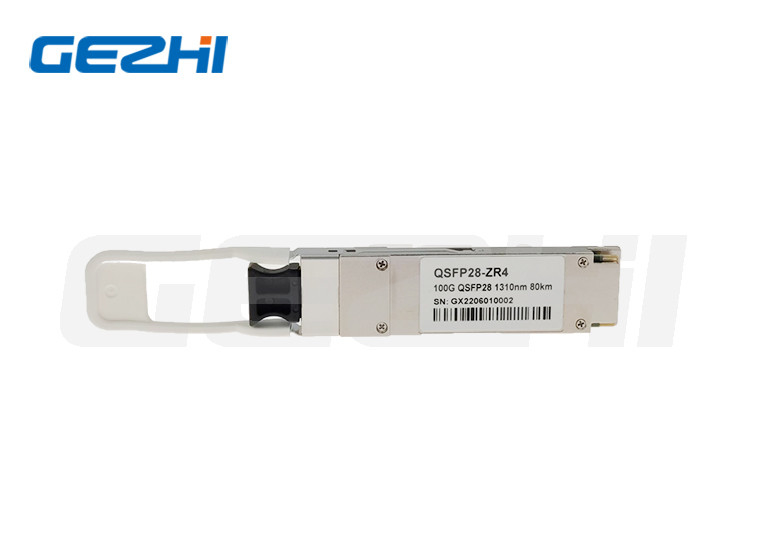

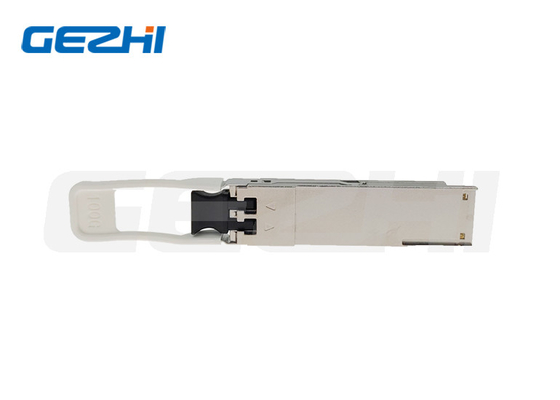

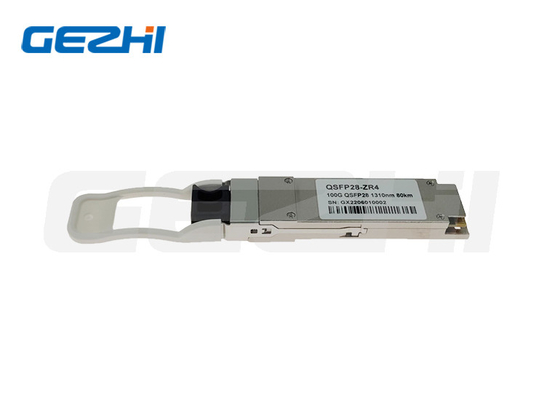

Модуль оптического передатчика высокой совместимости 100G QSFP28 ZR 1310nm 80Km
Описание
Gezhi Photonics 100G QSFP28 ZR4 предназначен для 80 км оптических коммуникаций.4-полосный оптический приемник и блок управления модулями, включая 2-проводной серийный интерфейсОптические сигналы мультиплексируются на одномодное волокно через стандартный LC-коннектор.
Особенности
Заявления
Абсолютные максимальные рейтинги
| Параметр | Символ | Минуты | Тип | Макс | Единица |
| Напряжение питания | Vcc | -Нет.3 | 3.6 | V | |
| Диапазон температуры хранения | Тс | -40 | 85 | °C | |
| Относительная влажность | RH | 15 | 85 | % | |
| Предельный уровень ущерба на каждой полосе | THd | 6.5 | dBm |
Рекомендуемые условия эксплуатации
| Параметр | Символ | Минуты | Тип | Макс | Единица |
| Диапазон температуры работы | Tc | 0 | - | 70 | °C |
| Напряжение питания | Vcc | 3.14 | 3.3 | 3.47 | V |
| Расстояние соединения с G.652 | П | - | - | 80 | км |
| Коэффициент данных | BR | - | 25.78125 | - | Гбит/с |
Электрические характеристики
| Параметр | Символ | Минуты | Тип | Макс | Единица | Примечание |
| Рассеивание энергии | 6.5 | W | ||||
| Ток подачи | Icc | 1.8759 | А. | Устойчивое состояние | ||
| Передатчик | ||||||
| Скорость передачи данных, по полосе | 25.78125 | Гбит/с | ||||
| Дифференциальное напряжение pk-pk | Впп | 900 | mV | При 1 МГц | ||
| Напряжение общего режима | Vcm | - 350 | 2850 | mV | ||
| Время перехода | Трайз/Tfall | 10 | пс | 20% ~ 80% | ||
| Дифференциальное прекращение несовместимость сопротивления | 10 | % | ||||
| Ширина глаз | EW15 | 0.46 | ИП | |||
| Высота глаз | EH15 | 95 | mV | |||
| Приемник | ||||||
| Скорость передачи данных, по полосе | 25.78125 | Гбит/с | ||||
| Дифференциальное прекращение несовместимость сопротивления | 10 | % | При 1 МГц | |||
| Дифференциальное колебание выходного напряжения | Воут, пп | 900 | mV | |||
| Шум общего режима, RMS | ВРМ | 17.5 | mV | |||
| Время перехода | Трайз/Tfall | 12 | пс | 20% ~ 80% | ||
| Ширина глаз | EW15 | 0.57 | ИП | |||
| Высота глаз | EH15 | 228 | mV | |||
Оптические характеристики
| Параметр | Символ | Минуты | Тип | Макс | Единица | Примечания |
| Характеристики передатчика | ||||||
| Коэффициент сигнализации на полосу движения | 25.78125 | GBd | 1 | |||
| Средние длины волн полосы движения (диапазон) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Соотношение подавления бокового режима | SMSR | 30 | - | - | ДБ | |
| Общая средняя мощность запуска | ПТОТАЛ | 8.0 | 12.5 | dBm | ||
| Средняя запускная мощность, по полосе | ПОУТ | 2.0 | 6.5 | dBm | ||
|
Разница в мощности запуска между любые две полосы ((средний и OMA) |
- | 3 | dBm | |||
| Средняя запускная мощность передатчика с отключенным питанием на каждой полосе | ПОФФ | - | - | -30 | dBm | |
| Соотношение вымирания | Скорая помощь | 6 | - | - | ДБ | |
| RIN OMA | 130 | dB/Hz | ||||
| Толерантность оптических потерь возврата | 20 | ДБ | ||||
| Передайте мысль | РФЛ | - | - | - 12 | ДБ | |
| Марж маски | 5 | * | * | % | ||
|
Определение выходной маски для глаз {X1,X2,X3,Y1,Y2,Y3} |
{0}25,0.4,0.45,0.25,0.28,0.4} | |||||
| Характеристики приемника | ||||||
| Коэффициент сигнализации на полосу движения | 25.78125 | GBd | ||||
| Средние длины волн полосы движения (диапазон) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Средняя мощность приемника на полосу | THd | -28 | -7 | dBm | 1 | |
| Мощность приемника, по полосе движения ((OMA) | -7 | dBm | ||||
| Отражательность приемника | SenOMA1 | -26 | ДБ | 1 | ||
| Чувствительность приемника Среднее значение для каждой полосы | SenOMA2 | -28 | dBm | 2 | ||
|
Приемник 3 дБ электрический верхний предел частота, каждая полоса движения |
ЛОСА | 31 | В ГГц | |||
| Предельный уровень ущерба для каждой полосы | УБЕДЕНИЕ | 6.5 | dBm | |||
| Указывают на потерю | УБЕДЕНИЕ | -40 | dBm | |||
| LOS Deassert | - 29 | dBm | ||||
| Гистереза LOS | 0.5 | ДБ | ||||
|
|
