| Brand Name: | GEZHI or OEM |
| Номер модели: | GZ-CWDM-MUX |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Payment Terms: | T/T, Western Union |

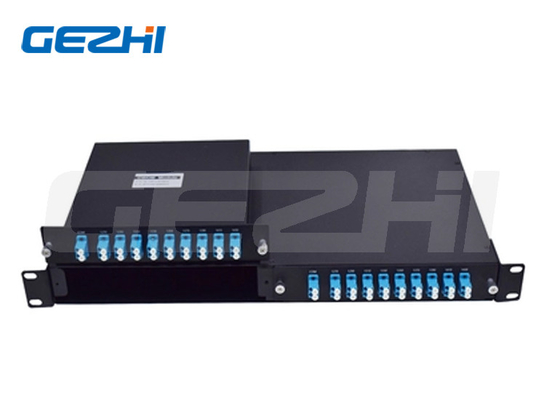

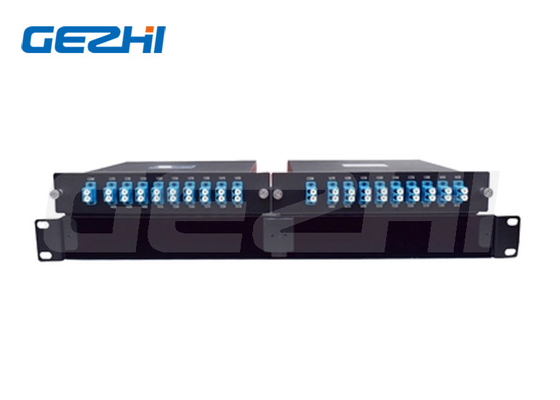

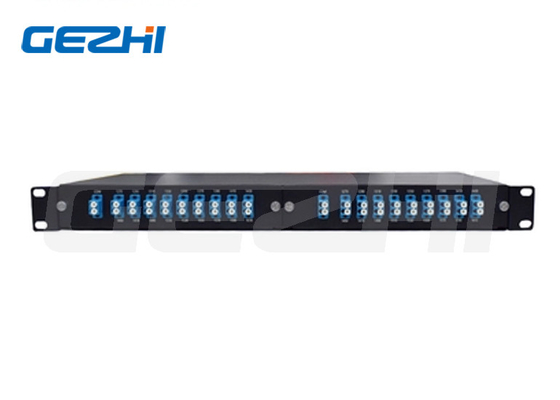

Модуль 18CH CWDM 1270-1610nm 1U LGX 2 половинчатого размера в 1 кассете
Описание продукта
Модуль CWDM Mux Demux от Gezhi CWDM Mux / Demux Module использует одномодное или дуплексное одномодное волокно для увеличения общей пропускной способности WDM.
Он предлагает высокую стабильность и надежность, а также имеет компактный размер пакета. Его рабочая длина волны составляет от 1270nm до 1610nm ((1261nm-1611nm), которые полностью предлагают 18 каналов с расстоянием между каналами 20nm.
Этот тип очень компактный дизайн в 1U Rack с 2-слотным полуразмерным LGX кассетой с одноволоконным LC / UPC 1270nm-1610nm 18CH CWDM Mux Demux.
Серия мутиплексеров Gezhi CWDM
* Голое одно устройство CWDM, упакованное в стеклянную трубу или трубу из нержавеющей стали
* Тип коробки ABS до 16-канала или 18-канала
* Стандартная 19" 1U стойка
Особенности
* Очень низкая потеря вставки
* Высокая изоляция
* Высокая надежность и стабильность
* Низкий уровень ПДЛ
* компактный дизайн
* Хорошая однородность между каналами
* Широкая рабочая длина волны: 1270nm-1610nm (1261nm~1611nm)
* Операционная температура: от 20 до +70°C
* Промышленная рабочая температура: от -40 до +80°C
Спецификации продукции
| Параметр | 4 канал | 8 канал | Канал 18 | ||||
| Мукс | Демукс | Мукс | Демукс | Мукс | Демукс | ||
| Длина волны канала (нм) | 1270 ~ 1610 гг. | ||||||
| Центр длины волны Точность (нм) | ±0.5 | ||||||
| Расстояние между каналами (нм) | 20 | ||||||
| Пропускная способность канала (@-0,5 дБ пропускная способность (нм) | >13 | ||||||
| Потеря вставки (dB) | ≤ 1.2 | ≤ 2.5 | ≤3.1 | ||||
| Однородность канала (dB) | ≤ 0.5 | ≤ 1.0 | ≤ 1.5 | ||||
| Канал Ripple (dB) | 0.3 | ||||||
| Изоляция (dB) | Соседний | Никаких | > 30 | Никаких | > 30 | Никаких | > 30 |
| Не соседствующие | Никаких | > 40 | Никаких | > 40 | Никаких | > 40 | |
| Чувствительность к температуре потери инерции (dB/°C) | <0.005 | ||||||
| Изменение температуры длины волны (nm/°C) | <0.002 | ||||||
| Потери, зависящие от поляризации (dB) | <0.1 | ||||||
| Способ поляризации Дисперсия | <0.1 | ||||||
| Директивность (dB) | > 50 | ||||||
| Потеря возврата (dB) | >45 | ||||||
| Максимальная мощность обработки (мВт) | 500 | ||||||
| Температура работы (°C) | -20 ~ +70 | ||||||
| Температура хранения (°C) | -40 ~ 85 | ||||||
| Размер упаковки (мм) | L100 x W80 x H10 или L140xW100xH15 | ||||||
Заявления
* Система CWDM
* Добавить/Отпустить
* Сети PON
* CATV-ссылки
Соответствие
* Telcordia GR-1209-CORE-2001
* Telcordia GR-1221-CORE-1999
* RoHS
Подробности Изображения
Информация о заказе
| Конфигурация GZ | Количество каналов | Первый канал | Тип волокна | Длина волокна | Коннектор ввода/вывода |
|
GZ-Gezhi M=Mux D=Demux O=OADM
|
04=4 канал 08=8 канал 16=16 канал 18=18 канал ...... |
27=1270 нм ...... |
1=голые волокна 2=900um Пропускная трубка 3=2 мм кабель 4=3 мм кабель |
1=1m 2=2m S=Уточнить |
0=Ничего ...... |
|
|
