Подробная информация о продукте:
Оплата и доставка Условия:
|
| Скорость: | 10 Гбит / с | Расстояние передачи: | 40 км |
|---|---|---|---|
| Длина волны: | C-диапазон | Совместимая марка переключателя: | Основные бренды |
Описание продукта

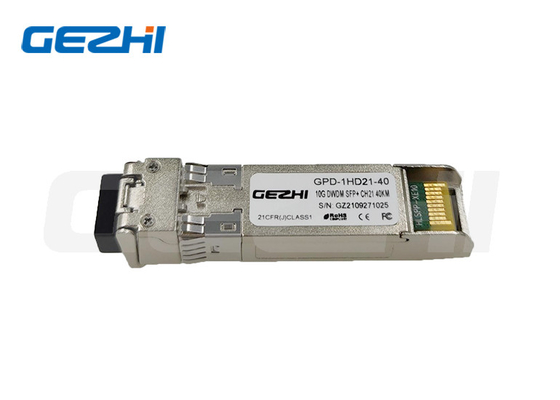

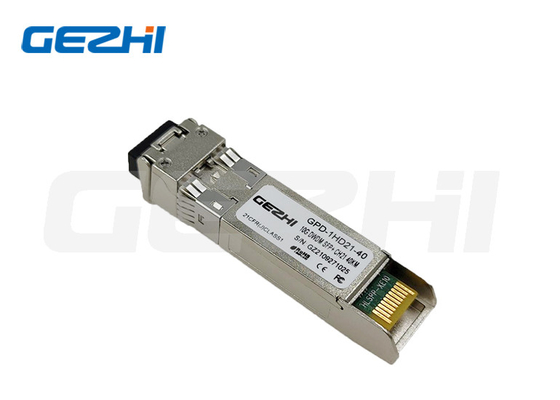

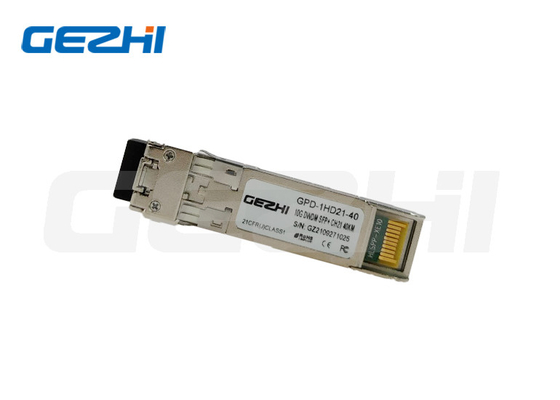

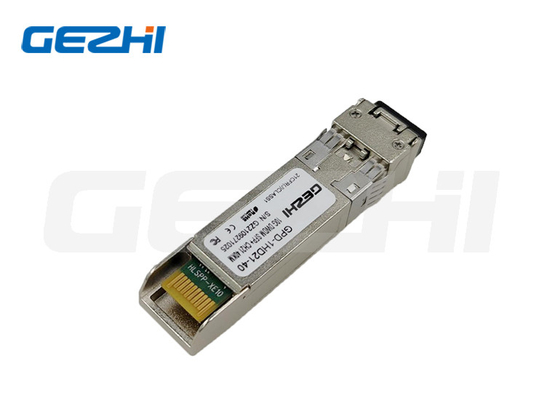

10G DWDM SFP+ 40KM 16dB EML C-Band 50GHz 100GHz 200GHz сетью ITU
Описание
Gezhi Photonics SFP+ER DWDM Transceiver предназначен для приложений 10GBASE-ER/EW и 8.5G/10G Fiber-Channel.Секция передатчика включает охлажденный лазер EMLПриемник состоит из фотодиода PIN, интегрированного с TIA.Цифровые диагностические функции доступны через серийный интерфейс с двумя проводами, как указано в SFF-8472, что позволяет в режиме реального времени получать доступ к параметрам работы устройства, таким как температура передатчика, лазерный отклонение тока, передаваемая оптическая мощность,полученная оптическая мощность и напряжение питания передатчика.
Особенности
Применение
Абсолютные максимальные рейтинги
| Параметр | Символ | Минуты | Макс | Единица |
| Напряжение питания | Vcc | -Нет.5 | 3.8 | V |
| Температура хранения | Tst | -40 | 85 | oC |
| Относительная влажность | РН | 0 | 85 | % |
Условия эксплуатации
| Параметр | Символ | Минуты | Типичный | Макс | Единица |
| Напряжение питания | Vcc | 3.13 | 3.3 | 3.47 | V |
| Ток подачи | Icc | 360 | 450 | mA | |
| Температура рабочего корпуса | Tca | -5 | - | 70 | oC |
| Рассеивание энергии модуля | Pm | - | 1.2 | 1.5 | W |
Примечания:
[1] Поставка тока делится между VCCTX и VCCRX.
[2] Всплеск определяется как уровень тока выше требований к постоянному течению
Спецификации передатчика ∙ Электрический
| Параметр | Символ | Минуты | Типичный | Макс | Единица |
| Коэффициент данных | Мра | - | 10.3 | 11.3 | Гбит/с |
| Дифференциальная импеданция ввода | Рядом | - | 100 | - | Ω |
| Дифференциальные данные | VtxDIFF | 120 | - | 850 | mV |
| Передача отключения напряжения | ВД | 2.0 | - | Vcc3+0.3 | V |
| Передача включенного напряжения | Венеция | 0 | - | +0.8 | V |
| Отключить передачу времени утверждения | Vn | - | - | 100 | мы |
Спецификации приемника √ оптический
| Параметр | Символ | Минуты | Типичный | Макс | Единица |
| Рабочая длина волны входа | λ | 1260 | - | 1620 | nm |
| Средняя мощность приема | - | - | - Один.0 | dBm | |
| Чувствительность приемника в OMA | - | - | - Четырнадцать.1 | dBm | |
|
Чувствительность приемника при стрессе в ОМА[1]
|
- Одиннадцать.3 | dBm | |||
| Максимальная входная мощность | RX-перегрузка | - | - | -1 | dBm |
| Отражение | Ррx | - | - | -27 | ДБ |
| Потеря сигнала подтверждена. | - 25 | - | - | dBm | |
| Убытки, не подтвержденные | - | - | -16 | dBm | |
| Гистереза LOS | 0.5 | - | - | ДБ |
Примечания:
[1] Измерение с помощью сигнала испытания соответствия для BER = 10¥12. Значения чувствительности при напряжении в таблице относятся к измерениям BER на уровне системы, которые включают эффекты схем CDR. Рекомендуется, чтобы по крайней мере 0.Если измерения на уровне компонента выполняются, дополнительный отрыв 4 дБ должен быть выделен.
без эффектов CDR.
Размер
Частые вопросы
Q: Вы предоставляете услуги OEM?
О: Да, мы можем напечатать ваш логотип или этикетку на продукте или на коробке.
В: Вы можете предоставить бесплатные образцы?
Ответ: Некоторые образцы с низкой стоимостью могут быть бесплатными для вас, но вам нужно заплатить за стоимость доставки.
В: Как вы можете гарантировать качество?
О: Основываясь на нашей идеальной системе управления качеством, все наши продукты были 100% протестированы перед отгрузкой.
Вопрос: какое время доставки?
О: Обычно, образец: 3 ~ 5 рабочих дней. Формальный заказ: 7-10 рабочих дней.
Вопрос: Каковы ваши условия оплаты?
A: Мы принимаем T / T, Western Union, Paypal, L / C
Для образцов: 100% оплата. Формальный заказ: 30% ~ 100% в качестве депозита, оплата баланса перед отправкой.
