| Brand Name: | Gezhi or OEM |
| Номер модели: | 48 CH-AAWG DWDM |
| МОК: | 1 шт. |
| цена: | USD >= 1 pieces $10.00 |
| Delivery Time: | 7 дней |
Описание продукта

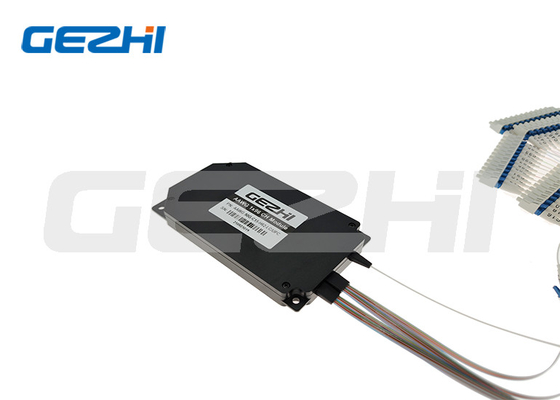

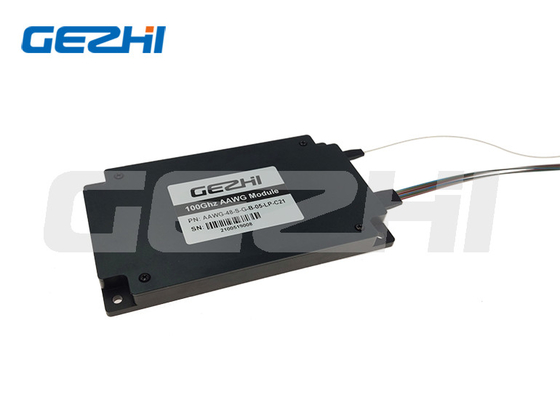

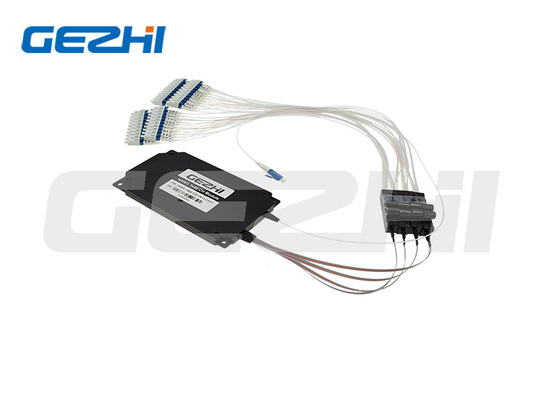

48CH 100g DWDM Атермальный модуль AWG для сетей DWDM
The AAWG DWDM (Athermal Arrayed Waveguide Grating Dense Wavelength Division Multiplexing) module is a fully passive WDMs based on silica-on-silicon planar technology that requires no electrical power and software. Он работает на частоте 50 ГГц или 100 ГГц, расстояния каналов ITU Grid DWDM длины волн от 1526nm до 1565nm. AAWG DWDM может быть использован для замены DWDM Mux DeMux типа фильтра для случаев, когда доступна мощность.
Особенность
Низкая потеря вставки и низкая ПДЛ
Высокая изоляция
Доступно до 96 каналов с компактным дизайном
Высокая надежность и высокая стабильность
Telcordia соответствует требованиям GR-1209-CORE и GR-1221-CORE
Соответствует требованиям RoHS
Технический индекс
| Параметр | Единица | Модуль AAWG | ||||||||||
| Канал | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| Расстояние между каналами | В ГГц | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| Тип чипа | - Я... | Гауссовый тип | Тип с плоской вершиной | |||||||||
| Пропускная способность канала 1 дБ | nm | >0.2 | >0.2 | >0.2 | >0.18 | >0.18 | >0.38 | >0.38 | >0.38 | >0.18 | >0.18 | |
| Пропускная способность канала 3 дБ | nm | >0.4 | >0.4 | >0.4 | >0.28 | >0.28 | >0.58 | >0.58 | >0.58 | >0.28 | >0.28 | |
| Потеря вставки | ДБ | <4.5 | <4.5 | <4.5 | < 6.5 | < 6.5 | <5.5 | <5.5 | <5.5 | < 7.0 | < 7.0 | |
| Соседний переходный звук | ДБ | > 25 | > 25 | > 25 | > 22 | > 22 | > 25 | > 25 | > 25 | > 22 | > 22 | |
| Несопределенный переходный звук | ДБ | > 30 | > 30 | > 30 | >27 | >27 | > 30 | > 30 | > 30 | >27 | >27 | |
| Общий переходный звук | ДБ | > 22 | > 22 | > 22 | > 20 | > 20 | > 22 | > 22 | > 22 | > 20 | > 20 | |
| Возвратные потери | ДБ | > 40 | ||||||||||
| Ripple | ДБ | <0.7 | ||||||||||
| PDL | ДБ | <0.5 | ||||||||||
| PMD | пс | <0.5 | ||||||||||
| Хроматическая дисперсия | Ps/nm | ± 20 | ||||||||||
| Операционная температура | °C | -5~+65 | ||||||||||
| Температура хранения | °C | -40 ~ +85 | ||||||||||
Тип чипаАтермальный модуль AWG
Гауссовый тип
Низкая потеря вставки, высокая изоляция
Тип с плоской вершиной
Широкий рабочий диапазон, высокая стабильность сигнала
Информация о заказе AAWG-XXG-XX-X-X-X-X-XX-XXXX-XX-Конфигурация длины волны
| AAWG | Канал | Конфигурация | Тип AWG | Пакет | COM Длина волокон |
Лента/Фан-аут Длина волокна |
Коннектор |
|
050G 100 г 200 г |
32=32 CH 40=40 CH 48=48 CH 80=80 CH 96=96 CH S=Уточнить |
S=одноволоконное D=двойные волокна
|
F=Плоская вершина G=гаусианский |
B=Металлическая коробка R=191U Rackmount S=Уточнить |
05=0,5 м 10=1,0 м S=Уточнить |
0505=0,5m/0,5m 1010=1,0 м/1,0 м |
00=ничего LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Уточнить |
Вопрос 1:Можно заказать образец? Каков ваш MOQ?
|
|
