| Brand Name: | Gezhi or OEM |
| Номер модели: | Прибор GZ-1550nm FWDM |
| МОК: | 1 шт. |
| цена: | USD >= 1 pieces $7 |
| Delivery Time: | 7 дней |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Описание продукта

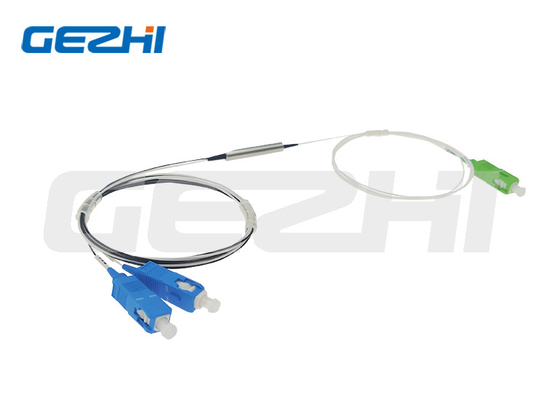

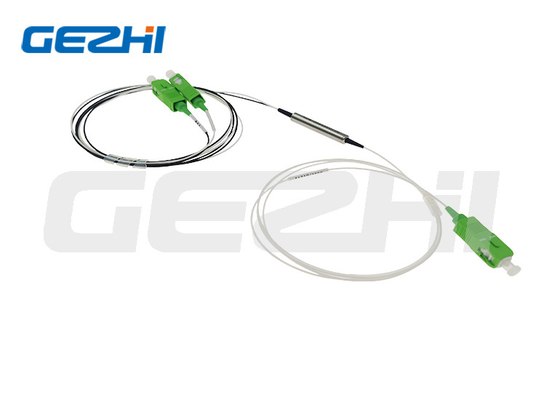

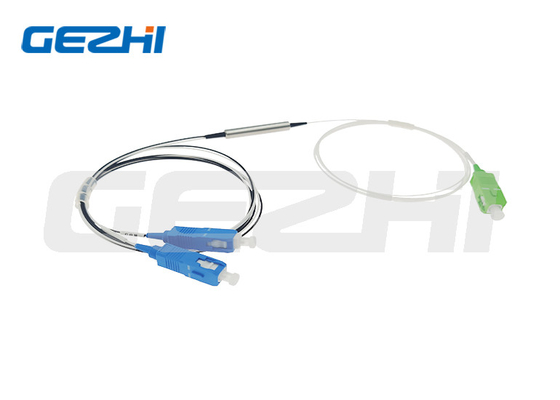

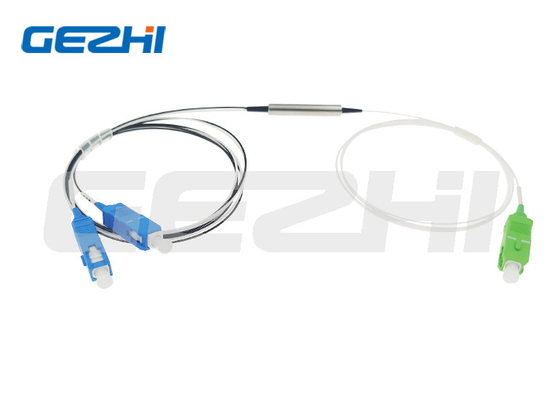

1х2 FWDM устройство T1550R1310/1490nm Стальная труба 1метр без разъема gpon fwdm
Модуль FTTX Filter WDM, широко используемый в EDFA, усилителях Рамана, сетях WDM и оптоволоконных приборах, основан на технологии тонкого фильтра (TFF).Устройство объединяет или отделяет свет различных длин волн в широком диапазоне длин волнОн может расширять мощность одного волокна для достижения двунаправленной связи, так что широко используется в модернизации и расширении оптической сети, или внедрить новый комплексный бизнес и т.д.
GEZHI Photonics предоставляет фильтрующие устройства для мультиплексирования на основе длины волны (WDM), которые настраиваются на конкретные диапазоны длины волны для ваших специальных приложений.Сама система GEPON работает на 1310/1490, так что сигнал CATV здесь доставляется по одному и тому же волокну с использованием 1550nm, и FWDM является местом, где все это "смешивается".
Спецификация
| Тип | FWDM | |
| Рабочая длина волны T: длина волны передачи R: длина волны отражения 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nm | T1550 R1310/1490 |
| T1490 R1310/1550 | ||
| T1310 R1490/1550 | ||
| T1550/1610 R1310/1490 | ||
| T1550/1625 R1310/1490 | ||
| T1625 R1310/1490/1550 | ||
| T1650 R1310/1490/1550 | ||
| Потеря вставки трансмиссии | ДБ | ≤ 0.80 |
| Потеря отражения | ДБ | ≤ 0.60 |
| Изоляция канала передачи | ДБ | ≥ 30 |
| Изоляция отражательного канала | ДБ | ≥ 17 |
| PDL | ДБ | ≤ 0.1 |
| Тепловая стабильность на длине волны | nm/°C | ≤ 0.003 |
| Тепловая стабильность при вставке | dB/°C | ≤ 0.005 |
| Директива | ДБ | ≥ 55 |
| Убытки от возврата | ДБ | ≥ 45 |
| Рабочая температура | °C | -20 ~ +70 |
| Температура хранения | °C | -40 ~ +85 |
Примечание: 1.
2. и добавить дополнительную потерю 0,2 дБ на разъединение.
Подробная информация
Пропускный канал: 1550 нм
Канал отражения: 1310nm и 1490nm
Высокая изоляция, надежность и изоляция канала
Низкие потери вставки и отличная экологическая надежность
Соответствует требованиям RoHS
Тип упаковки
Стеклянная трубка для 250um голых волокон
Пакет стальных труб для 250м голых волокон и 900м волокон
Коробка ABS для 900um, 2,0 мм и 3,0 мм волокна
Примечание: 250um голые волокна слишком финины, чтобы быть оборудованы соединителем
Механический чертеж
Рисунок А относится к T13/R15, T14/R1315, T1415/R13 FTTX Filter WDM
Рисунок B для T15/R13, T13/R1415, T15/R1314, T1314/R15 FTTX Filter WDM
|
|
