| Brand Name: | GEZHI or OEM |
| Номер модели: | 8CH CWDM Mux+Demux |
| МОК: | 1 PC |
| цена: | Подлежит обсуждению |
| Payment Terms: | T/T, Western Union |

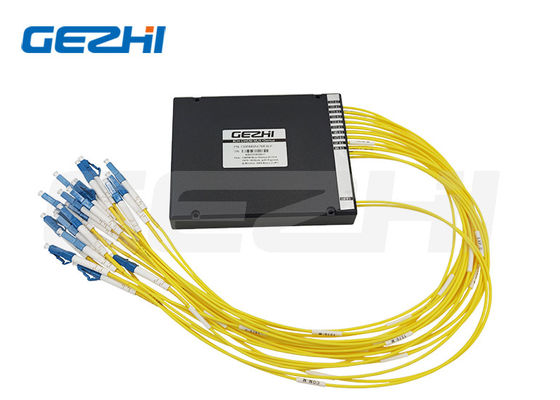

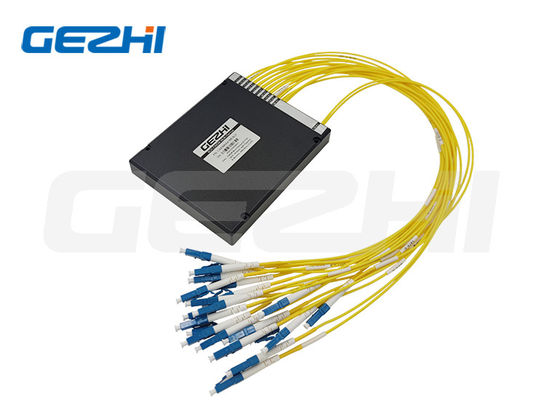

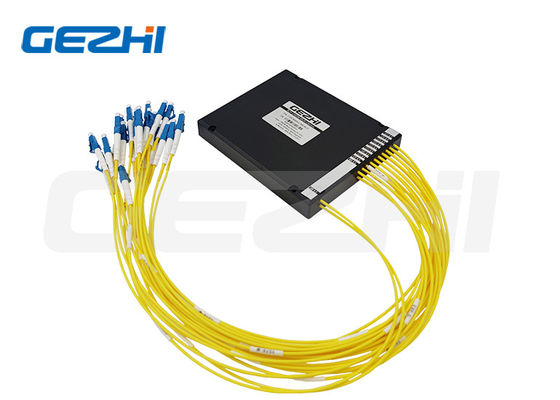

Китай Производитель Mux & Demux ABS модуль 8CH CWDM для телекоммуникационной сети связи WDM
Введение продукта
ABS box CWDM является одним из наиболее часто используемых способов упаковки.длина входного/выходного кабеля и тип разъема могут быть настроены в соответствии с вашими потребностями. Он гибкий для установки, может быть помещен в стойку, распределительную коробку волокна и так далее.
Модуль ABS Box CWDM доступен в 4 канале, 8 канале, 12 канале, 16 канале или 18 канале, одиночный или двойной мультиплексор CWDM может быть упакован в коробку ABS, свяжитесь с нашей командой по продажам для получения дополнительной информации.
Особенности
Низкая потеря вставки
Высокая изоляция
Высокая надежность и стабильность
Низкий уровень ПДЛ
Компактный дизайн
Хорошая однородность каналов
Широкая рабочая длина волны: 1270nm-1610nm (1261nm~1611nm)
Широкая рабочая температура: -20 до +70°C
Заявления
Система CWDM
Добавить/отбросить
Сети PON
CATV-ссылки
Сертификации
Спецификации производительности
| Параметр | 4 канал | 8 канал | Канал 18 | ||||
| Мукс | Демукс | Мукс | Демукс | Мукс | Демукс | ||
| Длина волны канала (нм) | 1270 ~ 1610 гг. | ||||||
| Центр длины волны Точность (нм) | ±0.5 | ||||||
| Расстояние между каналами (нм) | 20 | ||||||
| Пропускная способность канала (@-0,5 дБ пропускная способность (нм) | >13 | ||||||
| Потеря вставки (dB) | ≤ 1.2 | ≤ 2.5 | ≤3.8 | ||||
| Однородность канала (dB) | ≤ 0.5 | ≤ 1.0 | ≤ 1.5 | ||||
| Канал Ripple (dB) | 0.3 | ||||||
| Изоляция (dB) | Соседний | Никаких | > 30 | Никаких | > 30 | Никаких | > 30 |
| Не соседствующие | Никаких | > 40 | Никаких | > 40 | Никаких | > 40 | |
| Чувствительность к температуре потери инерции (dB/°C) | <0.005 | ||||||
| Изменение температуры длины волны (nm/°C) | <0.002 | ||||||
| Потери, зависящие от поляризации (dB) | <0.1 | ||||||
| Способ поляризации Дисперсия | <0.1 | ||||||
| Директивность (dB) | > 50 | ||||||
| Потеря возврата (dB) | >45 | ||||||
| Максимальная мощность обработки (мВт) | 300 | ||||||
| Температура работы (°C) | -20 ~ +70 | ||||||
| Температура хранения (°C) | -40 ~ 85 | ||||||
| Размер упаковки (мм) | L100 x W80 x H10 или L140xW100xH15 | ||||||
Указанные выше характеристики относятся к устройству без разъема.
Информация о заказах
| CWDM | X | XX | X | XX | X | X | XX |
| Канал Расстояние между ними |
Количество каналов | Конфигурация | Первый канал | Тип волокна | Волокна Длина |
Коннектор ввода/вывода | |
| C=CWDM | 16=16 канал | M=Mux D=Demux |
13=1310 нм ...... 47=1470 нм 49=1490 нм ...... 61=1610 нм SS = специальный |
1=голые волокна 2=900um Пропускная трубка 3=2 мм кабель 4=3 мм кабель |
1=1m 2=2m S=Уточнить |
0=Ничего 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=LC/APC 6=LC/PC S=Уточнить |
|
|
