| Brand Name: | GEZHI or OEM |
| Номер модели: | CWDM04M47ASA |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Payment Terms: | T/T, Western Union |

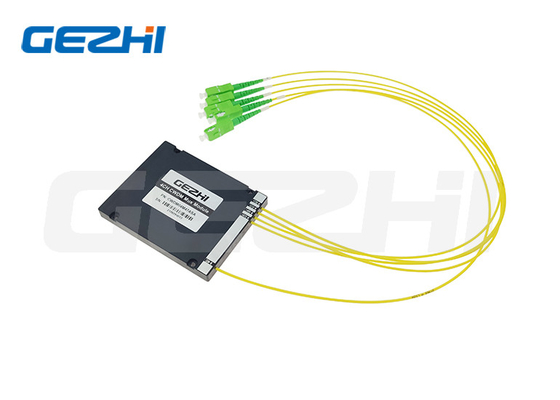

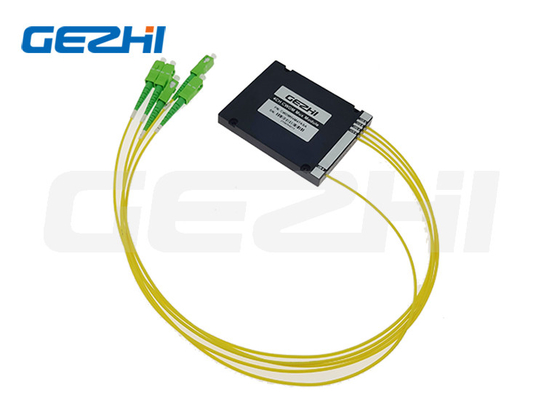

Высокая стабильность и надежность 4CH CWDM MUX модуль, 1470/1490/1510/1530nm CWDM ABS коробка
Описание продукта
Модуль 4CH CWDM от GEZHI Photonics основан на TFF (фильтре тонкой пленки), который имеет различные варианты размеров пакетов и длины волны. Он подходит для длинных расстояний, большой емкости магистральной сети,или узлов MAN с высокой емкостьюОн широко используется в телекоммуникациях 5G, MAN, базовых сетях и центрах обработки данных и т. Д.
GEZHI Photon представляет полный спектр мультиплексеров WDM. Он соответствует RoHs, Telcordia GR-1209 и GR-1221.
Особенности
1Низкая потеря вставки
2.Высокая канальная изоляция
3.Высокая стабильность и надежность
Применение
1. Система WDM
2.5G Телекоммуникации
3- Центр данных.
Спецификация
|
Параметр
|
Единица
|
CWDM Mux или Demux
|
|
Номер канала
|
-
|
4CH
|
|
Пространство канала
|
nm
|
20 |
|
Центральная длина волны канала
|
nm
|
1470/1490/1510/1530 |
|
Пропускная полоса канала
|
nm
|
λ@ITU ±7,5 нм |
|
Убытки от вставки @PB
|
ДБ | < 1.5 |
|
Изоляция @ Прилегающий канал
|
ДБ | > 30 |
|
Изоляция @несоседний канал
|
ДБ | > 40 |
|
Пропускная полоса Ripple
|
ДБ
|
<0.3 |
|
Потери, зависящие от поляризации
|
ДБ
|
<0.10 |
|
Способ поляризации Дисперсия
|
пс
|
<0.15 |
|
Директивность и потеря возврата
|
ДБ
|
> 50 |
|
Управление энергией
|
мВт
|
< 500 |
|
Тип волокна
|
- | SMF-28e или на заказ |
|
Коннектор
|
- | SC/APC |
|
Операционная температура
|
°C | -10 ~ +70 |
|
Температура хранения
|
°C | -40 ~ +85 |
|
Размер пакета
|
мм
|
ABS: 100*80*10
|
Рисунок
Информация о заказе
|
CWDM
|
Количество каналов
|
Конфигурация
|
Тип модуля
|
тип
|
Длина волокна
|
соединитель
|
|
CWDM
|
01=1CH
02=2CH
03=3CH
04=4CH
......
16=16CH
18=18CH
|
M=Mux
D=Demux
A=Mux + Demux
|
A1=коробка ABS 100x80x10 мм
A2 = коробка ABS 120x80x18 мм
A3=коробка ABS 140x115x15 мм
L1=LGX 129*29*130 мм
L2=LGX вставка в раковину 2 слота
L4=LGX вставка в 4слотную стойку
R1=19" 1 U Rack
R2=2слот 19′′1U Rack
R4=4слот 19′′1U Rack
X = индивидуальное
|
09=900um
свободная трубка
20=2,0 мм
30=3,0 мм
|
05=0,5 м
10=1,0 м
15=1,5 м
S=Уточнить
|
00=ничего
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=Уточнить
|
Частые вопросы
Q1:Могу ли я получить заказ на образцы? Каков ваш MOQ?
|
|
