Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | 1x2 оптически Switche | Тип контроля: | Не-запирать на задвижку/запирая на задвижку |
|---|---|---|---|
| Длина волны: | 1260~1650nm | Особенность: | Высокая надежность |
| Соединитель: | SC/UPC или подгонянный | Рабочая температура:: | -20~70℃ |
| Напряжение тока: | 3V или 5V | ||
| Высокий свет: | механический переключатель волокна 1650nm,Переключатель волокна SC FC механический,переключатель многорежимного волокна 500mW |
||

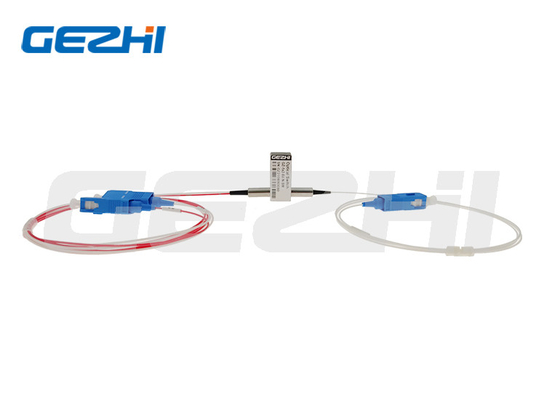

оптически переключатели 1x2
Gezhi оптически Swiches, оно отличает превосходным механическим и оптически представлением и унифицирует различную конфигурацию переключателя 1x1, 1x2, 2x2 обхода, 2x2, двойное 1x2, двойной 2x2 обход, двойное 2x2 на подобный компактный пакет. Идеальный компонент для OADM, OXC, системного контроля и защиты. С компактным пакетом, может быть легко интегрировать в систему оптической связи высокой плотности.
|
Особенности Failsafe запирать на задвижку
Бесподобная низкая цена
Низкие оптически искажения Свободный от Эпоксидн оптически путь
Высокая надежность
|
Применения Преграждать канала Конфигурируемый добавьте/падение
Системный контроль
Инструментирование
|
Спецификация
| Параметры | Спецификации | Блок |
| Работая длина волны | 1260~1620 (SM) | nm |
| Вносимая потеря | ≤1.0 | dB |
| Потеря длины волны зависимая | ≤0.25 | dB |
| Потеря поляризации зависимая | ≤0.05 | dB |
| Потеря температуры зависимая | ≤0.20 | dB |
| Потеря возвращения | SM≥50 | dB |
| Перекрестные помехи | SM≥55 | dB |
| Время переключателя | ≤8 | госпожа |
| Повторимость | ≤±0.02 | dB |
| Стойкость | ≥107 | времена |
| Рабочий потенциал | 3 или 5 | V |
| Тип переключателя | Не-запирать на задвижку/запирая на задвижку | |
| Рабочая температура | - 20~+70 | ℃ |
| Температура хранения | - 40~+85 | ℃ |
| Оптически сила | ≤500 | mW |
| Размер | 27.0L×12.5W×8.4H | mm |
Штыри
| Тип | Pin | Электрический привод | Датчик состояния | ||||||
| 1×2 | канал | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Запирать на задвижку | P1-P2 | -- | -- | GND | V+ | Конец | Раскройте | Раскройте | Конец |
| P1-P3 | V+ | GND | -- | -- | Раскройте | Конец | Конец | Раскройте | |
| Не-запирать на задвижку | P1-P2 | -- | -- | -- | -- | Конец | Раскройте | Раскройте | Конец |
| P1-P3 | V+ | -- | -- | GND | Раскройте | Конец | Конец | Раскройте |
|
данные по заказа оптически переключателя 1x2
GZ-FSW-1x2-xx-x-x-x-xx-x-xx
Данные по заказа
| Режим | Длина волны | Тип напряжения тока | Модель контроля | Тип волокна | Диаметр волокна | Длина волокна | Соединитель |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Запирать на задвижку N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Оптически маршрут
| Состояние одно | Состояние 2 |
|
|
 |
Механический чертеж
