Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | модуль 1x4 CH CCWDM | Номер канала: | 4 канала |
|---|---|---|---|
| Длина волны: | 1270~1610nm доступное | Соединитель: | LC/SC/FC/ST (ПК или APC) |
| Тип волокна: | Симплекс | Применение: | Сети WDM |
| Высокий свет: | компакт CWDM 1x4 CH,модуль 1x4 CH CWDM Mux Demux,Пассивный компакт CWDM |
||

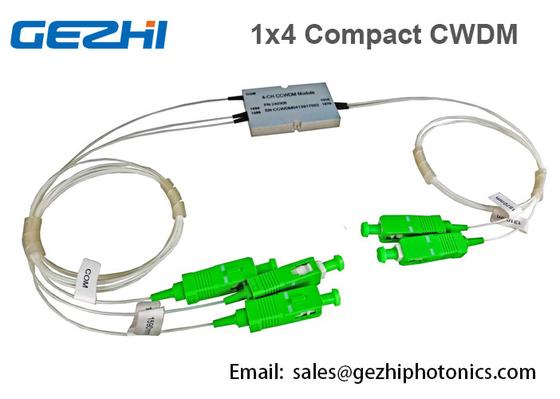

1x4 CH оптически CCWDM Mux/модуль Demux в пассивной оптически сети
GEZHI Photonics CCWDMs. Компактные грубые мультиплексоры разделения длины волны, или CCWDMs, интегрированные оптически модули которые конструированы значительно для того чтобы улучшить оптически представление, пока уменьшающ производительные расходы, в пакете более менее чем 1/4 размера обычных модулей CWDM.
Наши точность и стабильность длины волны особенности CCWDMs высокие, низкая вносимая потеря, высокая изоляция, потеря низкой поляризации зависимая и свободный от эпоксидн оптически путь. Наше Telcordia 1209/1221-qualified CCWDM строит на платформе оптически стенда GEZHI Photonics собственнической, и мы считаем, что она имеет самый небольшой след ноги любого соответствующего CWDMs. С дистанционированием канала 20 nm и широкие bandpass характеристики, она учитывает применения сети datacom или телекоммуникаций с недорогими uncooled лазерами. Эти CCWDM Mux/Demuxes доступны в 4 или 8 каналах и включают порт расширения для 16 систем канала.
Особенности
Применения
Параметры:
| Описание | Блок | Минута | Типичный | Максимальный. | ||
| Опционная потеря канала | dB | 0,8 | 1,0 | |||
| Ширина связи пропуска | nm | 13 | ||||
| Плоскостность | dB | 0,3 | 0,5 | |||
| Изоляция смежного канала | dB | 30 | 35 | |||
| Не изоляция смежного канала | dB | 40 | 45 | |||
| Направленность | dB | 55 | ||||
| PDL | dB | 0,2 | ||||
| PMD | ps | 0,2 | ||||
| Максимальная сила | mw | 300 | ||||
| Вносимая потеря канала пропуска | P | dB | 0,8 | 1,0 | ||
| 1,0 | 1,5 | |||||
| Длина волны канала | nm |
1471 1491 1511 1531 1551 1571 1591 1611 Можно выбрать по запросу или все 4channel между 1260-1625 |
||||
| Рабочая температура | °C | 0 ~+70 | ||||
| Температура хранения | °C | -40 ~+85 | ||||
| Пакет | mm | 44 (L) X28 (W) X6 (H) | ||||
CWDM сравнивают CCWDM
Стоимость замечая что хотя технология CWDM очень не популярна в течение длительного времени, но к этому времени уплотнение было требованием CWDM, разработчики имеют «модернизированную» технологию для создания мультиплексоров.
В отличие от «старой» доказанной каскадируя технологии фильтра CWDM, выдвинул мультиплексоры CWDM изготовленные плоскостной технологией.
Эта технология включает творение сложного плоскостного волновода, который укомплектован тонкопленочными фильтрами и центрирами. приборы передавать по мультиплексу сделанные используя эту технологию вызваны мультиплексорами CCWDM (CompactCWDM).
Над изображением внутренняя структура мультиплексоров CWDM. На левой стороне - классике на основании этапа фильтра мультиплексора CWDM, правого - мультиплексор CCWDM.
Мультиплексоры CCWDM на верхней части не были популярные во-первых должными к их размеру - немногое более большое чем matchbox.
Провайдер услуг интернеты инженеров осторожный такого небольшого прибора, который, кроме того, было трудно зафиксировать в стандартном пульте временных соединительных кабелей.
Размеры вызывании:
Данные по заказа:
| CCWDM4+1- | XXXX- | X | X | XX | X | X |
|
|
Длина волны | Ранг | Тип отрезка провода | Длина | соединитель | пакет |
|
1471 1491 1611 |
P |
волокно 0=bare свободная трубка 1=900um кабель 2=2mm кабель 3=3mm |
05=0.5m 10=1.0m 15=1.5m |
0=none 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Others |
0=Standard 1=Specia |
