Низкое оборудование ФСВ-1С8-У оптически переключателя шкафа 1×Н вносимой потери (Н≤16)

Оборудование ФСВ-1С8-У оптически переключателя шкафа 1×Н вносимой потери ГЭЗХИ низкое (Н≤16) польза оптически переключателя осуществить оптически продукты преобразования пути. Низкое оборудование ФСВ-1С8-У оптически переключателя шкафа 1×Н вносимой потери (Н≤16) позволяет автоматизированному и репеатабле соединению одного общего волокна до 8 чисел волокон выхода или входного сигнала. Переключатель волокна держателя шкафа эти 1кс8 оптически двухнаправленн и может быть использован в или направление 1кс8 или 8кс1.

С способностью контролировать и переключать оптически маршрут. Держатель шкафа оптически Сивтчес ФСВ-1кс8-У можно вручную выбрать от фронта - обшейте панелями или проконтролированный через РС232 порт, порт сети стандарта Этернет и автоматическ-просмотренный на некоторой частоте. В системе передачи стекловолокна, держатель шкафа оптически Сивтчес ФСВ-1кс8-У ГЭЗХИ использован для контроля волокна мульти-канала, мулти выбора детектора источника света, и предохранение от етк. пути стекловолокна кроме того, держатель шкафа оптически Сивтчес ФСВ-1кс8-У ГЭЗХИ также использовано в испытательной системе стекловолокна для стекловолокна и своего компонентного теста, теста на открытом воздухе кабеля и системы мониторинга датчиков мульти-пятна оптически.

Особенности

Низкая вносимая потеря, быстрое переключение

Контроль РС232 и удаленное управление локальных сетей РДЖ45
СериалНет, высокая надежность, высокая стабильность
Прозрачный сигнал передачи. Высокие стабильность и надежность

Индикаторная панель СИД. Визуальный индикатор, удобная деятельность
Канал и промежуток времени автоматического просмотра можно настроить

Применения

Контроль кабеля и поддерживая система

ФИТЛ
Автоматическое измерение

Оптически дистанционный контроль сети

Спецификация

Параметры	Блок	Индикаторы
Тип блока		ФСВ-1кс8-У
Диапазон длины волны	нм	1260~1650нм
Длина волны теста	нм	1310/1550 нм
Вносимая потеря	дБ	Тип. ≤0.8дБ, дБ Макс.≤1.5
Повторимость	дБ	≤ 0,02
Возвращенная потеря	дБ	≥ 55
Помеха	дБ	≥ 70
ВДЛ	дБ	≤ 0,25
ПДЛ	дБ	≤ 0,05
Оптически сила	мВ	≤ 500
Время переключения	госпожа	госпожа ≤10 (смежный канал)
Тип волокна	ум	9/125
Соединитель		ФК/АПК
Порт контроля		РДЖ45 & РС-232
Работая электропитание (типа Штепсельн)	В	АК: 100~ 240 (50/60Хз)
Расход энергии	В	< 10
Рабочая температура	℃	-10 | 60
Размер	мм	1У: 483 кс 230 кс 45

Низкое оборудование ФСВ-1С8-У оптически переключателя шкафа 1×Н вносимой потери (Н≤16)

Панель, который нужно объяснить:

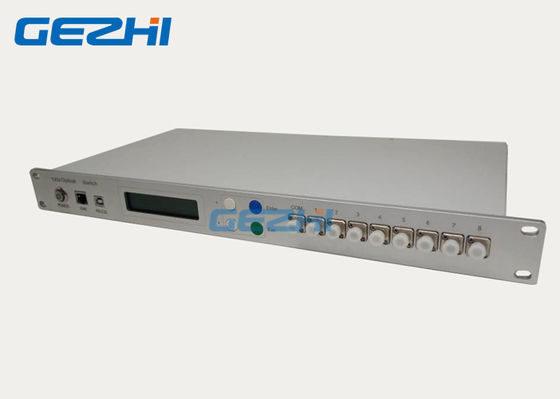

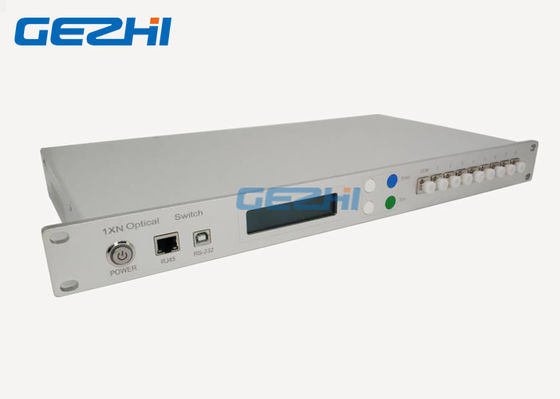

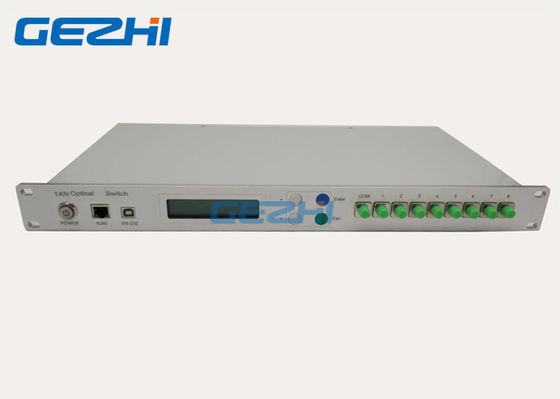

Фронт - панель

◆Повер: Главный выключатель электропитания

◆РДЖ45: Интерфейс сетевого управления связей;

◆РС-232: Последовательный интерфейс Рс-; Интерфейс серийной связи РС232;

◆ЛКД: Приборы которые показывают информацию сразу;

◆▲: Ключ, который нужно двинуть вверх; ▼: Ключ, который нужно двинуть вниз; Войдите в: Ключ, который нужно определить;

Эск: Ключ, который нужно отменить;

◆ком, 1~8: Интерфейс волокна;

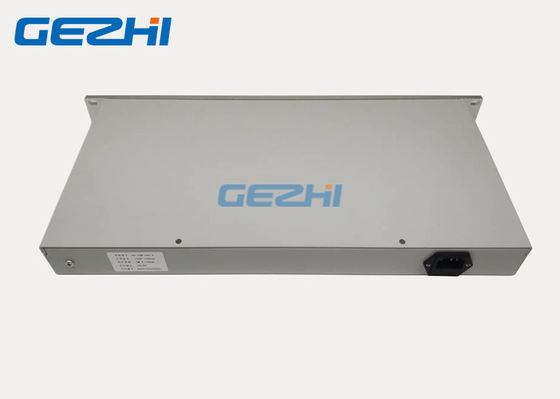

Задняя панель

◆АК: 100~240В: Интерфейс шнура питания;
