| Brand Name: | GEZHI or OEM |
| Номер модели: | 1кс2ФВДМ |
| МОК: | 1ПК |
| цена: | Подлежит обсуждению |
| Delivery Time: | 5-8 дней работы |
| Payment Terms: | Т/Т, западное соединение |

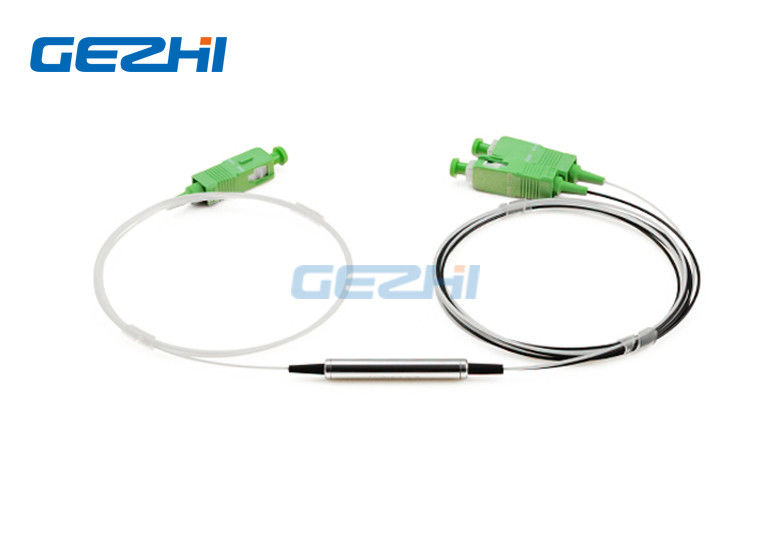

Передача 1310нм отражает основанные на Фильтр мультиплексоры ВДМ 1490/1550нм
ФВДМ, как основанный на Фильтр ВДМ или ВДМ фильтра. Оно основан на технологии (TFF) фильтра тонкого фильма. ВДМ фильтра обширно использован в сетях ВДМ, ЭДФА, усилителях Раман, и инструментировании оптического волокна. Прибор совмещает или отделяет свет в разных длинах волн в широком диапазоне длины волны. Они предлагают очень низкую вносимую потерю, низкую потерю зависимости поляризации, высокую изоляцию и превосходную экологическую стабильность.
Совокупность продуктов ФВДМ ГЭЗХИ покрывает следовать окна длины волны обыкновенно используемые в системах стекловолокна
|
Особенности |
Применения |
|
|
Спецификация
| Параметры | Блок | Прибор ФВДМ | ||
| Работая длина волны Т: длина волны передачи Р: длина волны отражения 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
нм | 1 | Т1550 Р1310/1490 | |
| 2 | Т1490 Р1310/1550 | |||
| 3 | Т1310 Р1490/1550 | |||
| 4 | Т1550/1610 Р1310/1490 | |||
| 5 | Т1550/1625 Р1310/1490 | |||
| 6 | Т1625 Р1310/1490/1550 | |||
| 7 | Т1650 Р1310/1490/1550 | |||
| Вносимая потеря | дБ | Передача: ≤ 0,6 | ||
| Отражение: ≤ 0,4 | ||||
| Изоляция канала передачи | дБ | ≥ 30 | ||
| Изоляция канала отражения | дБ | ≥ 17 | ||
| ПДЛ | дБ | ≤ 0,1 | ||
| Термическая стабильность длины волны | нм/℃ | ≤ 0,003 | ||
| Термическая стабильность вносимой потери | дБ/℃ | ≤ 0,005 | ||
| Возвращенная потеря | дБ | ≥ 45 | ||
| Оптически сила | мВ | ≤ 500 | ||
| Рабочая температура | ℃ | -10 | +70 | ||
| Температура хранения | ℃ | -40 | +85 | ||
| Относительная влажность | % | 5 | 95 | ||
| Размер | мм | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
| Примечание: 1. изготовление на заказ доступно. 2. определенный без соединителя, и добавьте дополнительную потерю 0.2дБ в соединитель. |
||||
Изобразите а для Т13/Р15, Т14/Р1315, ВДМ фильтра Т1415/Р13 ФТТС
Изображение б для Т15/Р13, Т13/Р1415, Т15/Р1314, ВДМ фильтра Т1314/Р15 ФТТС
Передача 1310нм отражает основанные на Фильтр мультиплексоры ВДМ 1490/1550нм
Упорядочение информации:
| А | Б | К | Д | Э |
| Длина волны | Тип трубки | Длина волокна (Включите соединитель) |
Соединитель | Размер |
|
Т15Р13/14=Т1550 Р1310/1490 Т14Р13/15=Т1490 Р1310/1550 Т13Р14/15=Т1310 Р1490/1550 Т15/16Р13/14=Т1550/1610Р1310/1490 С=Отерс |
25=250ум 90=900ум 20:2000ум 30=3000ум С=Отерс |
05=0.5м±0.05м 10=1.0м±0.05м 15=1.5м±0.05м С= другие |
00=Ноне ФП=ФК/ПК ФА=ФК/АПК СП= СК/ПК СА=СК/АПК СТП=СТ/ПК СТА=СТ/АПК ЛП=ЛК/ПК ЛА=ЛК/АПК С=Отерс |
5534=Φ5.5×34мм 4225=Φ4.2×25мм 9021=90×20×10мм С=Кустомизед |
|
|
