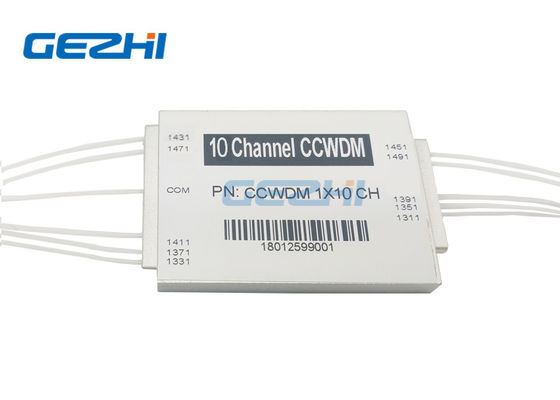

1491nm длина волны 1x10 каналов компактный модуль CWDM с низким PDL для сетей PON

Name: 1491nm длина волны 1x10 каналов компактный модуль CWDM с низким PDL для сетей PON
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: ККВДМ-1кс10
Price: 83.00 USD
Availability: InStock

Наименование марки:	GEZHI or OEM
Номер модели:	ККВДМ-1кс10
МОК:	1ПК
цена:	US$58-US$108
Срок поставки:	2-7 дней работы
Условия оплаты:	Т/Т, Вестерн Юнион

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE RoHS ISO9001

Название предмета:

Оптические модули CCWDM

Канал:

1х10

Длина волны:

1311 ~ 1491 нм

Разъем:

ЛК/СКП

Приложение:

PON-сети

особенность:

Низкий PDL

Упаковывая детали:

2пкс в пене с бумажной коробкой

Поставка способности:

60000пкс в месяц

Выделить:

мультиплексор 1491нм ККВДМ

модули 1кс10 Опиткал ККВДМ

10 каналов пассивное ККВДМ

Описание продукта

Оптические пассивные компоненты 1491 нм Компактный CWDM модуль на 1x10 каналов

Оптический пассивный CCWDM мультиплексор / демультиплексор модуль на 1x10 каналов

Оптический пассивный CCWDM мультиплексор / демультиплексор модуль на 1x10 каналов от GEZHI предназначен для увеличения пропускной способности вашей оптоволоконной сети без прокладки дополнительных волокон. Он обеспечивает увеличенную полосу пропускания и повышенную доходность от существующей оптоволоконной инфраструктуры в одном из самых компактных корпусов в отрасли. Этот модуль использует технологию тонкопленочных фильтров и микрооптическую упаковку с металлической пайкой для оптимальной производительности.

Применение

PON сети
Телекоммуникационные сети
Оптическое добавление/отвод мультиплексирования
Метросети
Широкополосные сети
CATV каналы

Ключевые особенности

Низкие вносимые потери
Высокая изоляция, низкий PDL
Хорошая равномерность между каналами
Компактный размер
Высокая надежность и стабильность

Технические характеристики

Параметр	10 каналов	12 каналов	14 каналов	16 каналов	18 каналов
Рабочая длина волны (нм)	1260~1620
Длина волны канала (нм)	1270,1290,...,1590,1610 или 1271,1291,...,1591,1611
Шаг канала (нм)	20
Полоса пропускания канала (нм)	CWL+/-6.5нм
Вносимые потери (дБ)	≤1.5	≤1.5	≤1.8	≤1.8	≤2.0
Пульсация канала (дБ)	≤0.4
Изоляция (дБ)	Соседние: >30, Несоседние: >40
Дисперсия поляризационных мод (PS)	≤0.2
Поляризационно-зависимые потери	≤0.2
Прямолинейность (дБ)	>45
Обратные потери (дБ)	>45
Максимальная мощность (мВт)	500
Рабочая температура (°C)	-5~+70
Температура хранения (°C)	-40~85
Тип волокна	G657A1
Разъем	TBD
Размеры корпуса (мм)	Д55 x Ш35 x В8	Д55 x Ш45 x В8

Информация для заказа

Конфигурация	№ канала	Тип пигтейла	Длина волокна	Размеры (мм)	Разъем
CC=CCWDM	10=10 каналов 41=4+UPG 80=8 каналов 81=8+UPG1 82=8+UPG2 12=12 каналов ...	0=250 мкм 1=900 мкм	0=0.5 м 1=1 м 2=1.5 м 3=другое	1= Д55 x Ш35 x В8 2= Д55 x Ш45 x В8	0=Нет 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=LC/APC 6=LC/PC 7=другое

Механические чертежи

ТИП 1

ТИП 2
