| Brand Name: | GEZHI or OEM |
| Номер модели: | АВГ 96КХ |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Delivery Time: | 5-8 дней работы |
| Payment Terms: | T/T, западное соединение |

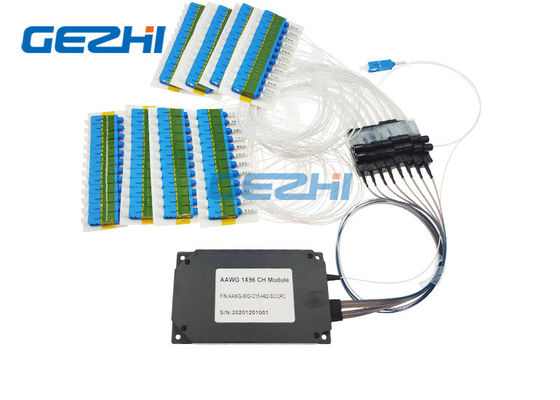

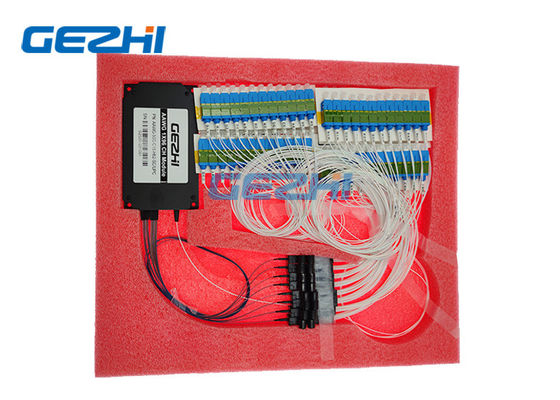

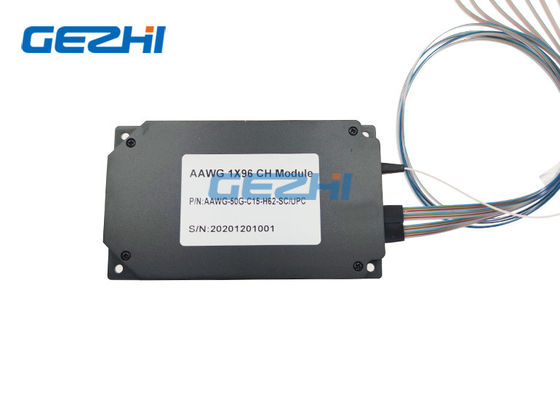

L-диапазон 96 направляет 50Ghz Athermal модуль AWG DWDM
CO. GEZHI Photonics, модуль Ltd AAWG главный компонент блоков мультиплексора/демультиплексора оборудования DWDM. AAWG позволяет работать в широком диапазоне температур. Модуль AAWG GEZHI полностью пассивный прибор должный к обеспечивать компенсацию теплового расширения обломока. Модуль не включает компоненты системы которая спрашивает электрическую поставку.
Модуль AAWG конструирован для передавать по мультиплексу или demultiplexing оптически сигнала в диапазоне 1525-1565 nm (C-диапазон), конфигурации прибора использующ от 40 до 96 каналов с шагом 100 или 50 GHz. Подгонянная спецификация доступна как L-диапазон etc.
Особенности
Высокие стабильность и надежность
Широкий диапазон пропуска
Низкая вносимая потеря
Высокая изоляция канала
Большая емкость для Данн-голодных применений
Основанный на -athermal технологии AWG с гауссовыми форменными диапазонами пропуска
Новаторское мастерство для максимальной производительности с высокой степенью защиты
Применения
Центр данных
Сеть WDM
Радиосвязь
Сети метро
Применения CATV
Сеть доступа
Спецификация
| Параметр | Спецификации | Блок | Комментарий | ||
| Минута | Макс | ||||
| Канал входного сигнала | 1 | ||||
| Канал выхода | 96 | 80, 96 каналов доступных | |||
| Дистанционирование канала | 50 | GHz | |||
| ширина полосы частот 1dB |
0,18 |
nm | Тип Gaussion | ||
| ширина полосы частот 3dB |
0,28 |
nm | |||
| I.L | 7 | dB | Наихудший случай в passband ITU | ||
| UNI I.L. | 1 | dB | |||
| Пульсация | 0,7 | dB | Изменение потери в passband ITU | ||
| PDL | 0,5 | dB | Максимальное значение в passband ITU | ||
| Смежная помеха | 22 | dB | Наихудший случай в passband ITU | ||
| Несмежная помеха | 27 | dB | Наихудший случай в passband ITU | ||
| Полная помеха | 20 | dB | Кумулятивная помеха всех других каналов | ||
| Потеря возвращения | 40 | dB | |||
| Максимальная непрерывная оптически сила | 250 | mW | Сила максимального входного сигнала оптически | ||
| Хроматичное рассеивание (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | ps | |||
Диаграмма передачи оптически сигнала
|
|
| Brand Name: | GEZHI or OEM |
| Номер модели: | АВГ 96КХ |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |

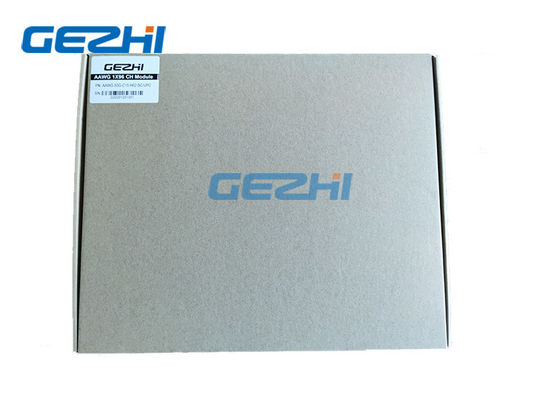

| Подробная информация об упаковке: | Бумажная коробка |
