| Brand Name: | GEZHI or OEM |
| Номер модели: | 1x96 AAWG |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Delivery Time: | 5-8 дней работы |
| Payment Terms: | T/T, западное соединение |

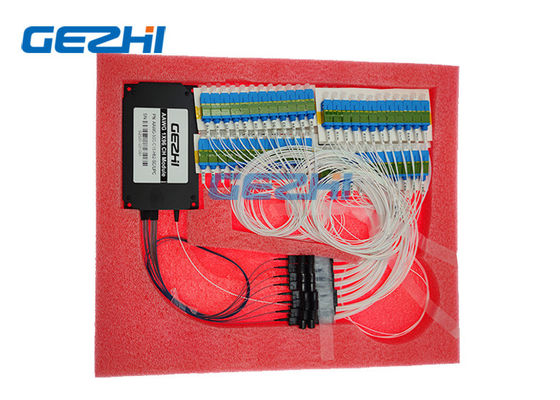

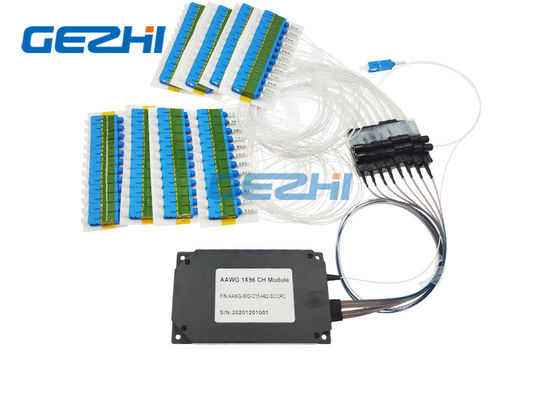

Низкие модули AWG DWDM вносимой потери 1x96 Athermal
Длина волны решетки одевать-волновода (AWG) multi/демультиплексор совмещает и разделяет оптически сигналы различных длин волны для пользы в системе WDM. Этот Athermal AWG 50GHz который достиганная высокая эффективность оптимизированным дизайном и точным изготовлением. До 96ch для всего C-диапазона с с плоской вершиной фильтром форма доступна. Подгонянная спецификация доступна как L-диапазон etc.
CO. GEZHI Photonics, модуль Ltd AAWG главный компонент блоков мультиплексора/демультиплексора оборудования DWDM. AAWG позволяет работать в широком диапазоне температур. Модуль AAWG GEZHI полностью пассивный прибор должный к обеспечивать компенсацию теплового расширения обломока. Модуль не включает компоненты системы которая спрашивает электрическую поставку.
Особенности
Низкая вносимая потеря
Высокая изоляция канала
Высокие стабильность и надежность
Широкий диапазон пропуска
Большая емкость для Данн-голодных применений
Основанный на -athermal технологии AWG с гауссовыми форменными диапазонами пропуска
Применения
Сети метро
Центр данных
Сеть WDM
Применения CATV
Радиосвязь
Сеть доступа
Спецификация
| Параметр | Спецификации | Блок | Комментарий | ||
| Минута | Макс | ||||
| Канал входного сигнала | 1 | ||||
| Канал выхода | 96 | 80, 96 каналов доступных | |||
| Дистанционирование канала | 50 | GHz | |||
| ширина полосы частот 1dB |
0,18 |
nm | Тип Gaussion | ||
| ширина полосы частот 3dB |
0,28 |
nm | |||
| I.L | 7 | dB | Наихудший случай в passband ITU | ||
| UNI I.L. | 1 | dB | |||
| Пульсация | 0,7 | dB | Изменение потери в passband ITU | ||
| PDL | 0,5 | dB | Максимальное значение в passband ITU | ||
| Смежная помеха | 22 | dB | Наихудший случай в passband ITU | ||
| Несмежная помеха | 27 | dB | Наихудший случай в passband ITU | ||
| Полная помеха | 20 | dB | Кумулятивная помеха всех других каналов | ||
| Потеря возвращения | 40 | dB | |||
| Максимальная непрерывная оптически сила | 250 | mW | Сила максимального входного сигнала оптически | ||
| Хроматичное рассеивание (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | ps | |||
Диаграмма передачи оптически сигнала
Данные по заказа
| AAWG | XX | X | XX | XXX | XX | XX | XX |
| Дистанционирование | Тип обломока | Номер канала | 1-ый канал | Длина волокна входного сигнала | Длина волокна выхода | Соединитель In/Out | |
| Athermal AWG |
05=50GHz 10=100GHz 20=200GHz |
F=Flat-top G=Gaussian |
32=32CH 40=40CH 48=48CH 80=80CH 96=96CH XX=Specify |
C14=C14 …… H25=H25 …… H60=H60 …… XXX=Specify |
05=0.5m 10=1.0m 15=1.5m 20=2.0m 25=2.5m XX=Specify |
05=0.5m 10=1.0m 15=1.5m 20=2.0m 25=2.5m XX=Specify |
0=None LP=LC/PC LA=LC/APC SP=SC/PC SA=SC/APC FP=FC/PC FA=FC/APC X=Specify |
|
|
| Brand Name: | GEZHI or OEM |
| Номер модели: | 1x96 AAWG |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |

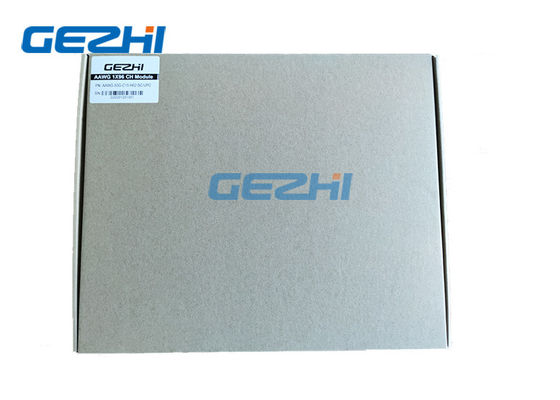

| Подробная информация об упаковке: | Бумажная коробка |
