| Brand Name: | GEZHI or OEM |
| Номер модели: | FWDM-T15R13/14 |
| МОК: | 1PC |
| цена: | Подлежит обсуждению |
| Delivery Time: | 5-8 дней работы |
| Payment Terms: | T/T, западное соединение |

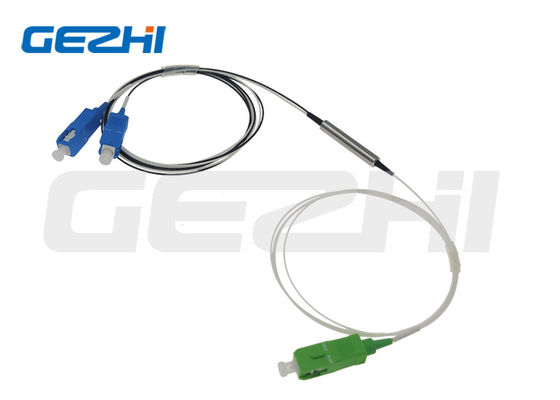

WDM ФИЛЬТРА стекловолокна FWDM FTTH 1310/1490/1550nm
WDM один из компонента ядра в архитектуре FTTH. WDM FTTH использует фильтры взаимодействия тонкого фильма высокой эффективности для того чтобы обеспечить исключительное bandpass представление. С двухнаправленной особенностью, его можно приложить на блок оборудовании ONT и OLT.
|
Особенности |
Применения |
|
|
Спецификация
| Параметры | Блок | Прибор FWDM | ||
| Работая длина волны T: длина волны передачи R: длина волны отражения 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nm | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| Вносимая потеря | dB | Передача: ≤ 0,6 | ||
| Отражение: ≤ 0,4 | ||||
| Изоляция канала передачи | dB | ≥ 30 | ||
| Изоляция канала отражения | dB | ≥ 17 | ||
| PDL | dB | ≤ 0,1 | ||
| Термическая стабильность длины волны | nm/℃ | ≤ 0,003 | ||
| Термическая стабильность вносимой потери | dB/℃ | ≤ 0,005 | ||
| Потеря возвращения | dB | ≥ 45 | ||
| Оптически сила | mW | ≤ 500 | ||
| Рабочая температура | ℃ | -10 | +70 | ||
| Температура хранения | ℃ | -40 | +85 | ||
| Относительная влажность | % | 5 | 95 | ||
| Размер | mm | Φ5.5×35 | 90×20×10 | |
| Примечание: 1. изготовление на заказ доступно. 2. определил без соединителя, и добавьте дополнительную потерю 0.2dB в соединитель. |
||||
Передача 1310nm отражает основанные на Фильтр мультиплексоры WDM 1490/1550nm
Упорядочение информации:
| B | C | D | E | |
| Длина волны | Тип трубки | Длина волокна (Включите соединитель) |
Соединитель | Размер |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= другие |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
|
|
