| Brand Name: | GEZHI or OEM |
| Номер модели: | GZ-8CH CWDM |
| МОК: | 1 |
| цена: | Get Latest Price |
| Delivery Time: | дни 2~7working |

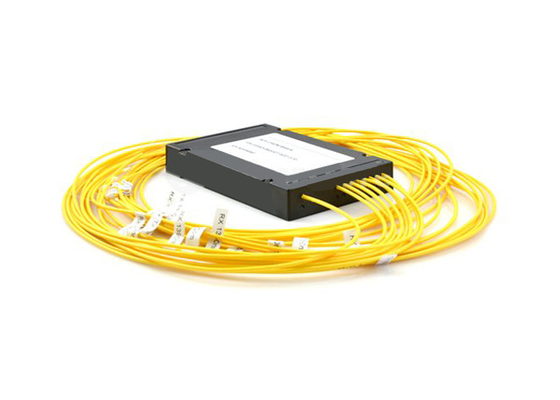

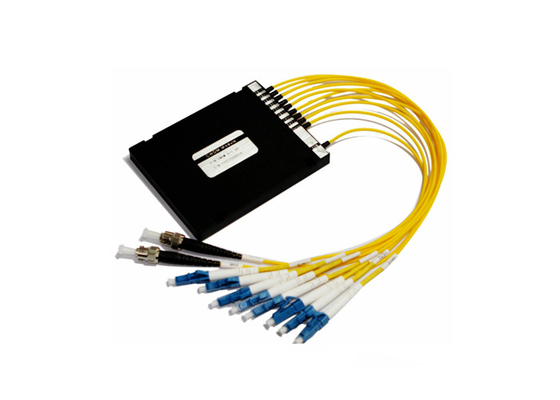

8 модуль 1470~161nm LC канала CWDM Mux Demux для оптически системы сети перехода
GEZHI Photonics предлагает полный диапасон CWDM Mux-Demux и оптически добавьте блоки мультиплексора падения (OADM) для того чтобы одеть все применения и сетевые решения видов. Некоторые самые общие одни являются следующими: Гигабит & 10G локальные сети, SDH/SONET, ATM, ESCON, канал волокна, FTTx и CATV.
Соединителя мультиплексора разделения длины волны 8Channel GEZHI Photonics волокно грубого (CWDM Mux/Demux) 1470~1610nm LC одиночное в оптически системе сети перехода использует технологию тонкого фильма покрывая и собственнический дизайн металла не-потока скрепляя микро- упаковку оптики. Оно обеспечивает низкую вносимую потерю, высокую изоляцию канала, широкий диапазон пропуска, чувствительность низкой температуры и путь эпоксидной смолы свободный оптически. Наши продукты CWDM Mux Demux обеспечивают канал до 16 или даже канал 18 передавая по мультиплексу на одиночном волокне.

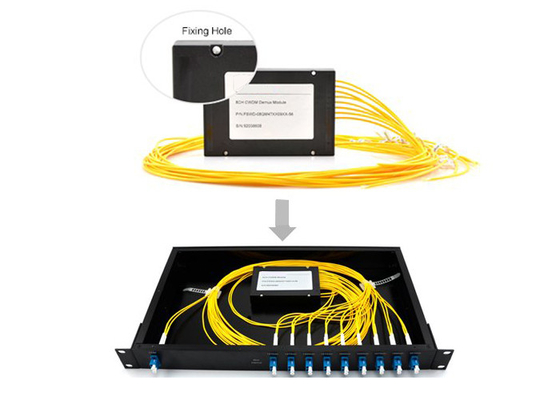

Прямо низкая вносимая потеря необходима в сетях WDM, мы может также добавить «прыгает компонент» в модуле CWDM Mux/Demux для уменьшения IL как вариант. Стандартный тип пакета CWDM Mux/Demux включает: Пакет коробки ABS, pakcage LGX и 19" 1U rackmount.
Особенности:
Применение
Спецификация:
| Параметр | Канал 4 | Канал 8 | Канал 16 | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Длина волны канала (nm) | 1270~1610 | ||||||
| Разбивочная точность длины волны (nm) | ±0.5 | ||||||
| Дистанционирование канала (nm) | 20 | ||||||
| Passband канала (ширина полосы частот @-0.5dB (nm) | >13 | ||||||
| Вносимая потеря (dB) | ≤1.6 | ≤2.5 | ≤4.5 | ||||
| Единообразие канала (dB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| Пульсация канала (dB) | 0,3 | ||||||
| Изоляция (dB) | Смежный | N/A | >30 | N/A | >30 | N/A | >30 |
| Несмежный | N/A | >40 | N/A | >40 | N/A | >40 | |
| Чувствительность температуры потери Inertion (dB/℃) | <0> | ||||||
| Переносить температуры длины волны (nm/℃) | <0> | ||||||
| Потеря поляризации зависимая (dB) | <0> | ||||||
| Рассеивание режима поляризации | <0> | ||||||
| Направленность (dB) | >50 | ||||||
| Потеря возвращения (dB) | >45 | ||||||
| Максимальная регуляция силы (mW) | 300 | ||||||
| Температура Opterating (℃) | -5~+75 | ||||||
| Температура хранения (℃) | -40~85 | ||||||
| Размер пакета (mm) | L100 x W80 x H10 | L140 x W115 x H18 | |||||
Спецификация может изменить без предварительного уведомления.
Выше спецификация для прибора без соединителя.
Упорядочение информации
| CWDM | XX | X | XX | X | X | XX |
| Количество каналов |
Confi - guration |
1-ый канал | Тип волокна | Длина волокна | Соединитель In/Out | |
|
Канал 04=4 Канал 08=8 Канал 16=16 Канал 18=18 Канал N=N |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |

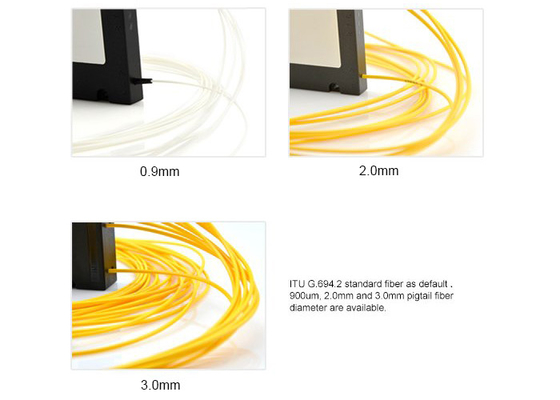

волокно 1=Bare свободная трубка 2=900um 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
Система CWDM Mux Demux пассивная с активным приемопередатчиком CWDM SFP
|
|
