| Brand Name: | GEZHI or OEM |
| Номер модели: | 1x8 компакт CWDM |
| МОК: | 1pcs для 1x8 компакта CWDM |
| цена: | Get Latest Price |
| Delivery Time: | дни 2~7working |

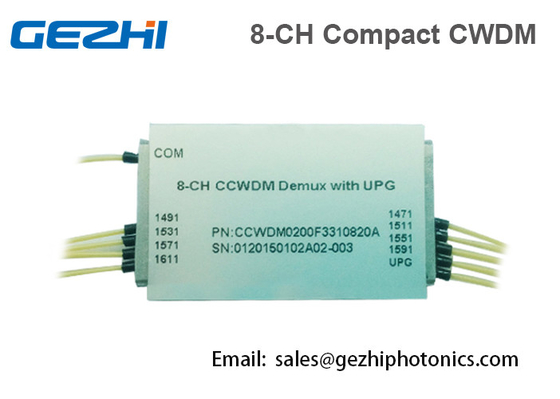

Модуль 1x8 волокна CCWDM направляет размер оптически мультиплексора мини
Компактный грубый мультиплексор разделения длины волны (CCWDM) расширяет ширину полосы частот сети связей метро/доступа. CCWDM GEZHI Photonics основано на технологии фильтра тонкого фильма и упаковке выпуска облигаций металла микро- оптической. GEZHI Photonics'provides высококачественное CCWDM с плоской шириной полосы частот канала, гибкой конфигурацией канала, низкой вносимой потерей и высокой изоляцией. Он конструирован для того чтобы модернизировать емкость легко по мере того как система растет. Все продукты Fooxtek свободны от эпоксидн на оптически пути.
Особенности
Применение
Параметры:
| Параметр | Значение | |||||||
| Номер канала | 4 | 8 | 8 (+E1) | 8 (+E2) | ||||
| Центральная длина волны (nm) | 1270,1290… 1610 или 1271,1291… 1611 | |||||||
| Диапазон пропуска (nm) | Канал | MIN. | +/--6,5 | |||||
|
Порт подъема |
MIN. | - | 1310+/-50 | 1260~1457 | ||||
|
Изоляция (dB) |
Mux |
Смежный канал |
MIN. | 30 | ||||
|
Не смежный канал |
MIN. | 40 | ||||||
|
Порт подъема |
MIN. | 15 | ||||||
| Demux |
Смежный канал |
MIN. | 30 | |||||
|
Не смежный канал |
MIN. | 40 | ||||||
|
Порт подъема |
MIN. | 15 | ||||||
|
Вносимая потеря (dB) |
Канал | Максимальный. | 1,0 | 1,5 | 1,6 | 1,8 | ||
|
Подъем Порт |
Максимальный. | - | 1,2 | |||||
| Пульсация в диапазоне пропуска (dB) | Максимальный. | 0,3 | ||||||
| Направленность (dB) | MIN. | 50 | ||||||
|
Потеря зависимости поляризации (dB) |
Максимальный. | 0,15 | ||||||
|
Рассеивание режима поляризации (GD) ps |
Максимальный. | 0,1 | ||||||
| Потеря возвращения (dB) | MIN. | 45 | ||||||
| Тип волокна |
Приходя SMF-28 с трубкой 900mm свободной |
|||||||
| Длина волокна (m) | 1.0+/-0.1 | |||||||
| Регуляция силы (mW) | Максимальный. | 500 | ||||||
| Работая Temp. (°C) | -10~+70 | |||||||
| Temp хранения. (°C) | -40~+85 | |||||||
| Размеры пакета (mm) | L44xW28xH26 | |||||||
Примечание:
1. Все спецификации включают влияние рабочей температуры и все государства поляризации.
2. Значения ссылаться на без соединителей и вносимых потерь для соединител-пары 0.20dB (типичные) и 0.30dB (максимальные).
3. Длина волокна включает резиновый ботинок и исключает соединитель.
Типичный IL сверх -40 к 85C 8ch CCWDM
Размеры вызывании:
Применение CCWDM на FTTA
Данные по заказа:
| CCWDM8- | XXXX- | X | X | XX | X | X |
| Длина волны | Ранг | Тип отрезка провода | Длина | соединитель | пакет | |
|
1471 1491 1611 |
P |
волокно 0=bare свободная трубка 1=900um кабель 2=2mm кабель 3=3mm |
05=0.5m 10=1.0m 15=1.5m |
0=none 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Others |
0=Standard 1=Special |
Производственная линия
|
|
