| Brand Name: | GEZHI or OEM |
| Номер модели: | GZ-16CH CWDM |
| МОК: | 1 |
| цена: | Get Latest Price |
| Delivery Time: | дни 2~7working |
| Payment Terms: | T/T, западное соединение, PayPal |

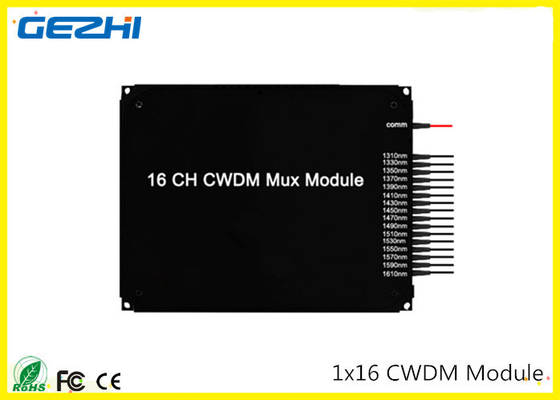

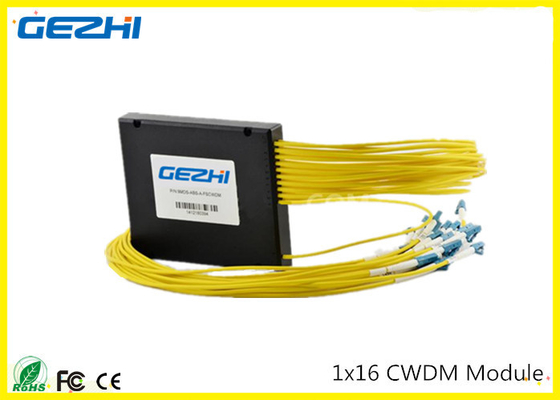

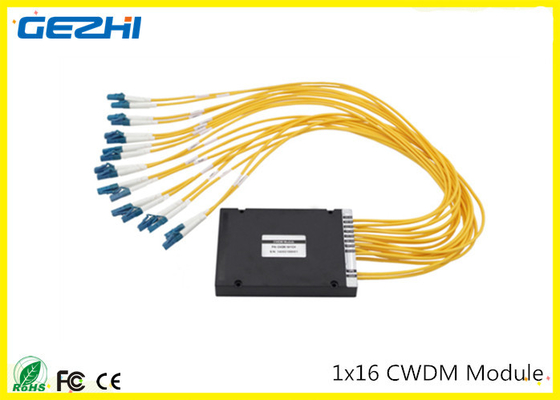

модуль 1x16CH CWDM Mux/Demux
Описание:
Технологии CWDM и DWDM обеспечивают эффективный путь делить одну пару стренг волокна и положить совместно различные сообщения взаимодействует как: 10G, SONET OC-192, STM-64, канал 1G/2G/4G волокна, локальные сети гигабита, OC3/OC12 или OC48 и E1/T1, как раз путем использование различных длин волны света для каждого канала.
Наш вид продукции включает очень доступные решения для технологий CWDM и DWDM, с минимумом или никаким управлением, но спецификации также решения класса несущей профессиональные с полными функциями управления и контроля, дублирование на волокне и электропитания и ранг Telco которые могут пойти до 80 каналов емкости DWDM 10G на одиночной цепи волокна.
Наши продукты WDM оптически Mux гибки с недорогим решением которое включает расширение существующей емкости волокна, и доступны с пластиковой кассетой модуля ABS, 19" коробка шкафа Mountable и стандартной упаковкой LGX. Независимо от того, какой вроде соединители, как FC, ST, SC, LC, etc., совсем доступны, и мы можем также смешать различные соединители на одном приборе.
Применение CWDM Mux Demux:
Спецификация:
| Параметр | Блок | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| Mux | Demux | Mux | Demux | Mux | Demux | Mux | Demux | ||||
| Длина волны канала | nm | 1270~1610nm и 1271~1611 | |||||||||
| Разбивочная точность длины волны | nm | ±0.5 | |||||||||
| Дистанционирование канала | nm | 20 | |||||||||
| Passband канала (ширина полосы частот @-0.5dB) | nm | >13 | |||||||||
| Вносимая потеря | dB | 0,8 | 1,5 | 2,5 & 1,8 | 5,2 & 3,5 | ||||||
| Пульсация канала | dB | 0,3 | |||||||||
| Изоляция | Смежный | dB | N/A | >30 | N/A | >30 | N/A | >30 | N/A | >30 | |
| Несмежный | dB | N/A | >40 | N/A | >40 | N/A | >40 | N/A | >40 | ||
| Чувствительность температуры потери Inertion | dB/℃ | <0> | |||||||||
| Переносить температуры длины волны | nm/℃ | <0> | |||||||||
| Потеря поляризации зависимая | dB | <0> | |||||||||
| Рассеивание режима поляризации | dB | <0> | |||||||||
| Направленность | dB | >50 | |||||||||
| Потеря возвращения | dB | >45 | |||||||||
| Максимальная регуляция силы | mW | 300 | |||||||||
| Температура Opterating | ℃ | -5~+75 | |||||||||
| Температура хранения | ℃ | -40~85 | |||||||||

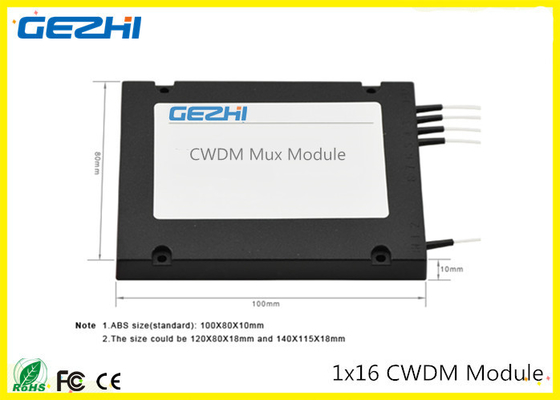

| Размер пакета | mm | L100xW80xH10 | L141xW115xH18 | ||||||||
Примечание:
1. Определенный без соединителей. Добавьте дополнительную потерю 0.2dB в соединитель.
2. Мы можем сделать низкое решение вносимой потери также. Для больше информации, пожалуйста отправьте по электронной почте к shirley@gezhiphotonics.com
Фронт - детали панели:
Изображение 4CH двойного волокна CWDM, как ссылка
①Общий порт:
SC, FC, LC, ST с соединителями UPC/APC доступными.
②Порт монитора:
Порт монитора, различный процент крана для вашего выбора (5%, 1%)
SC, FC, LC, ST с соединителями UPC/APC доступными.
③Порт подъема:
Порт подъема, различная изоляция для вашего выбора (<15db>
SC, FC, LC, ST с соединителями UPC/APC доступными.
④Стандартный порт 1310nm/1550nm:
порт passband 1310nm: различная изоляция для вашего выбора (15dB~30dB, 30dB~40dB), между тем различная ширина полосы частот для вашего выбора (±50nm, ±6.5nm)
порт passband 1550nm: различная изоляция для вашего выбора (15dB~30dB, 30dB~40dB), между тем различная ширина полосы частот для вашего выбора (±50nm, ±6.5nm)
SC, FC, LC, ST с соединителями UPC/APC доступными.
⑤Порт Mux/Demux для специфических длин волны:
18 разбивочных длин волны доступных от 1270nm к 1610nm, с каждым шагом 20nm для вашего выбора.
SC, FC, LC, ST с соединителями UPC/APC доступными.
Упорядочение информации:
| CWDM | XX | X | XX | X | X | XX |
| Количество каналов |
Confi - guration |
1-ый канал | Тип волокна | Длина волокна | Соединитель In/Out | |
|
Канал 04=4 Канал 08=8 Канал 16=16 Канал 18=18 Канал N=N |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
волокно 1=Bare свободная трубка 2=900um 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
|
|
