3 диапазона c красные/голубые DWDM прибор WDM фильтра FWDM тонкого фильма фильтра гаван

Name: 3 диапазона c красные/голубые DWDM прибор WDM фильтра FWDM тонкого фильма фильтра гаван
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Прибор GZ-FWDM
Price: 399.98 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Номер модели:	Прибор GZ-FWDM
МОК:	1
цена:	Get Latest Price
Delivery Time:	дни 2~7working

Подробная информация

Product Description

Подробная информация

Место происхождения:

Китай

Сертификация:

CE/FCC/RoHS/TUV/UL

Название продукта:

Красный/голубой WDM фильтра

Длина волны:

1547~1561 (красный) или 1530~1543.2 (голубой)

Пакет:

Стальная труба

Соединитель:

LC/SC/FC/ST (ПК или APC)

Длина волокна:

Индивидуальные

Применение:

Системный контроль

Упаковывая детали:

1pcs в пене с пластиковой коробкой

Поставка способности:

80000Channel в месяц

Выделить:

Красный голубой фильтр DWDM

фильтр 1x2 DWDM

Прибор WDM фильтра

Product Description

Диапазон 3 DWDM c красные/голубые фильтра WDM фильтр FWDM тонкого фильма прибора гаван

Диапазон прибор DWDM 3 гаван c красный/голубой фильтра WDM

GEZHI фильтр DWDM красный/голубой тонкопленочный прибор фильтра. Прибор 3-порта. Один порт вызван «общим.» Другие 2 порта обеспечивают проводник для 2 длины волны «диапазоны.»

2 диапазона красные (λ>1547 nm) и голубые (λ<1543 nm="">

Один диапазон идет через отраженную ногу, и другой диапазон идет через ногу пропуска.

Типично, однако, прибор использован как двухсторонний (т.е. двухнаправленный) WDM. Один диапазон отправлен в общую ногу, пока другой диапазон поставлен от общей ноги. (см. диаграмму примера) в модуле DWDM, который использует красный/голубой фильтр, Mux может быть совмещено с Demux.

Например, Mux совмещает каналы DWDM в красный диапазон, пока Demux отделяет каналы DWDM в синюю полосу. Используя красное/голубое fillter, одно может совместить красный цвет передает каналы и синь получает каналы на одиночное волокно.

Пример красного/голубого WDM в двухнаправленном использовании.

Особенности Применение

Вносимая потеря Ø низкая Сеть WDM Ø

Диапазон пропуска Ø широкий Линия контроль Ø

Изоляция канала Ø высокая Радиосвязь Ø

Надежность Ø высокая Аппаратуры Ø испытывая

DWDM фильтр DWDM красных/синей полосы фильтр DWDM красных/синей полосы фильтр красных/синей полосы с

с трубкой нержавеющей стали с пластиковым пакетом 19" коробки ASB пакет держателя шкафа 1RU

Спецификации представления

Тип		FWDM
Длина волны канала пропуска	nm	1547~1561 (красный)	1530~1543.2 (синь)
Длина волны канала отражения	nm	1530~154.2 (синь)	1547~1561 (красный)
Вносимая потеря канала пропуска	dB	≤0.60
Вносимая потеря канала отражения	dB	≤0.40
Пульсация канала	dB	≤0.3
Изоляция смежного канала	dB	≥30
Срочная изоляция канала	dB	≥12
PDL	dB	≤0.1
PMD	Ps/nm	≤0.1
Направленность	dB	≥55
Потеря возвращения	dB	≥50
Регуляция силы	mW	300
Рабочая температура	℃	-5~+70
Температура хранения	℃	-40~+85
Размеры пакета	mm	φ5,5x34

Примечание: 1. изготовление на заказ доступно.

2. Вносимая потеря не включает соединитель, каждый соединитель добавит потерю 0.2dB.

3. Другую длину волны можно сделать на запросе клиента. Например, L-диапазон R/B, диапазон C/L.

Упорядочение информации

Длина волны

Спецификации пакета

Тип волокна

Диаметр волокна

Длина волокна

Соединитель

Длина волны R/B=Red/Blue

1= Φ5.5mm×34mm

2= 90×20×10 mm

3=100×80×10.5 mm

4= 120×80×18 mm

5=140×115×18 mm

6=19» 1U Rackmount

X= другие

9=9/125

X=Others

25=250um

90=900um

20=2.0mm

30=3.0mm

X=Others

05=0.5m

10=1.0m

15=1.5m

X=Others

OO=None

FP=FC/PC

FA=FC/APC

SP=SC/PC

SA=SC/APC

STP=ST/PC

STA=ST/APC

LP=LC/PC

LA=LC/APC

X=Others

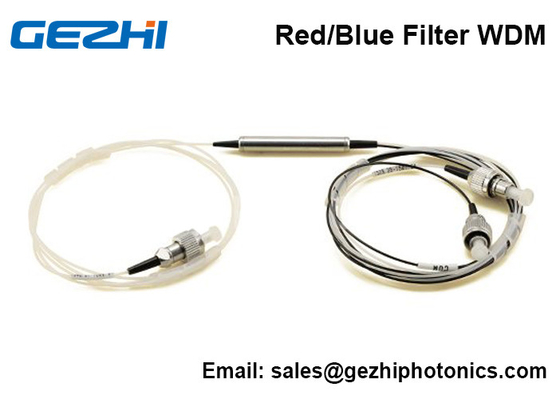

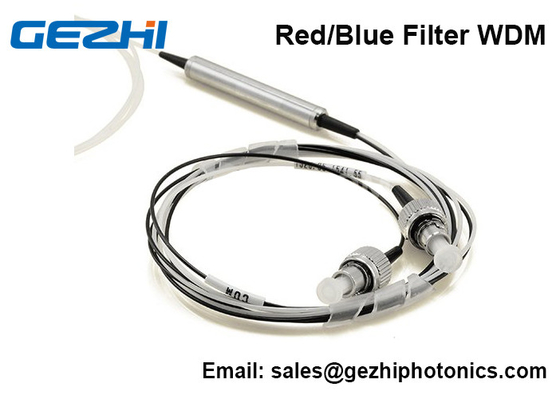

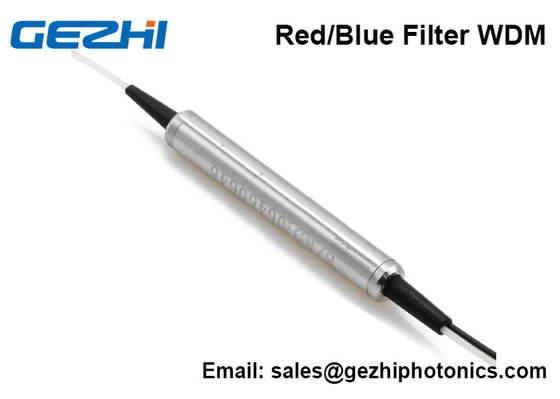

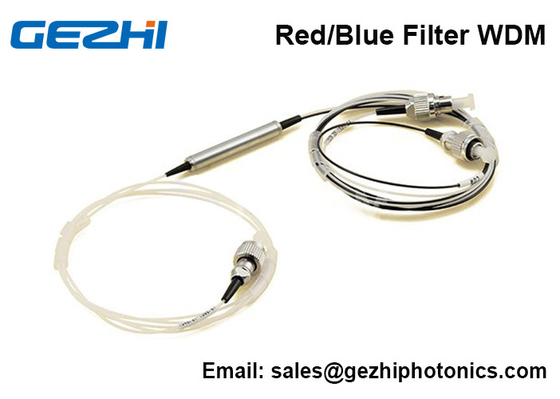

Больше изображения

3 диапазона c красные/голубые DWDM прибор WDM фильтра FWDM тонкого фильма фильтра гаван 2
