| Brand Name: | GEZHI or OEM |
| Номер модели: | GZ-красный/голубой WDM |
| МОК: | 1 |
| цена: | Get Latest Price |
| Delivery Time: | дни 2~7working |
Фильтр Микро-оптического диапазона c порта WDM 3 красный/голубой в системе DWDM
GEZHI 1x2 DWDM фильтр красных/синей полосы пассивный микро- прибор оптики основанный на экологически стабилизированной технологии фильтра тонкого фильма. Оно главным образом использован для того чтобы отделить или совместить красные сигналы сигналов длины волны диапазона и длины волны синей полосы в диапазоне c, в системах одиночного волокна двухнаправленных DWDM и системе амплификации наивысшей мощности. Компоненты охарактеризованы с широким passband, низкой вносимой потерей, потерей высокого дохода, превосходной экологической стабильностью и наивысшей мощностью регулируя возможность.
В модуле DWDM, который использует красный/голубой фильтр, Mux может быть совмещено с Demux. Например, Mux совмещает каналы DWDM в красный диапазон, пока Demux отделяет каналы DWDM в синюю полосу. Используя красный/голубой фильтр, одно может совместить красный цвет передает каналы и синь получает каналы на одиночное волокно.
Особенности
Применение
Спецификации представления
| Тип | MWDM | ||
| Длина волны канала пропуска | nm | 1549.12~1562.83 (красный) | 1530.13~1541.55 (синь) |
| Длина волны канала отражения | nm | 1530.13~1541.55 (синь) | 1549.12~1562.83 (красный) |
| Вносимая потеря канала пропуска | dB | ≤0.50 | |
| Вносимая потеря канала отражения | dB | ≤0.40 | |
| Пульсация канала | dB | ≤0.3 | |
| Изоляция смежного канала | dB | ≥30 | |
| Срочная изоляция канала | dB |
≥15
|
|
| PDL | dB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| Термическая стабильность | dB/℃ | ≤0.005 | |
| Направленность | dB | ≥50 | |
| Потеря возвращения | dB | ≥45 | |
| Регуляция силы | mW | 300 | |
| Рабочая температура | ℃ |
-30~+80
|
|
| Температура хранения | ℃ | -40~+85 | |
| Максимальная нагрузка при испытании на разрыв | N | 5 | |
| Размеры пакета | mm | Φ5.5xL34 (250um)/Φ5.5xL38 (900um) | |
Примечание: 1. вносимая потеря не включает соединитель, каждый соединитель добавит потерю 0.2dB.
2. Другую длину волны можно сделать на запросе клиента. Например, L-диапазон R/B, диапазон C/L.
Упорядочение информации
| Длина волны | Спецификации пакета | Тип волокна | Диаметр волокна | Длина волокна | Соединитель |
| Длина волны R/B=Red/Blue |
1= Φ5.5mm×34mm 2= 90×20×10 mm 3=100×80×10.5 mm 4= 120×80×18 mm 5=140×115×18 mm 6=19» 1U Rackmount X= другие |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |

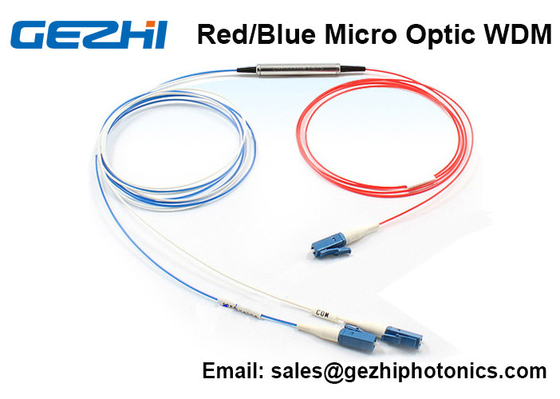

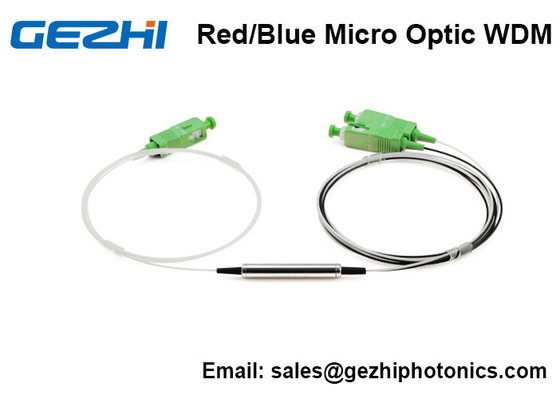

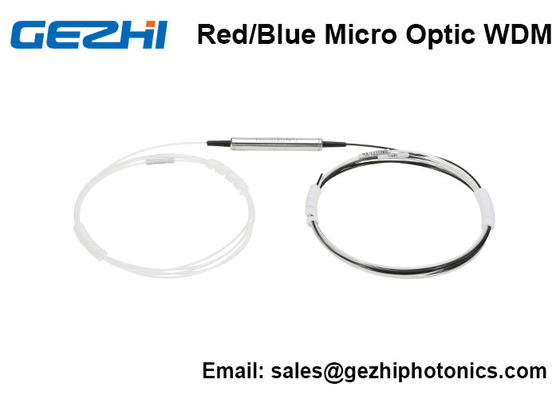

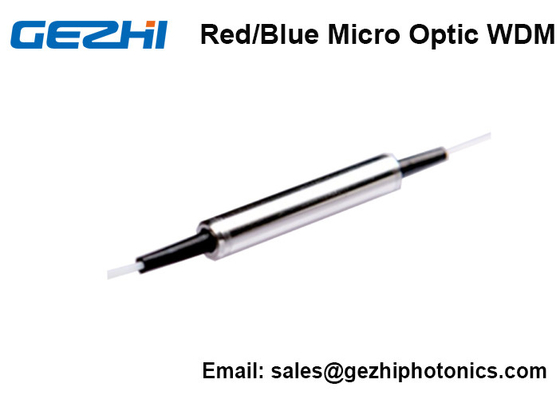

Больше изображения:
|
|
