| Brand Name: | GEZHI or OEM |
| Номер модели: | Кабель заплаты MPO OM4 |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Payment Terms: | T/T, западное соединение |

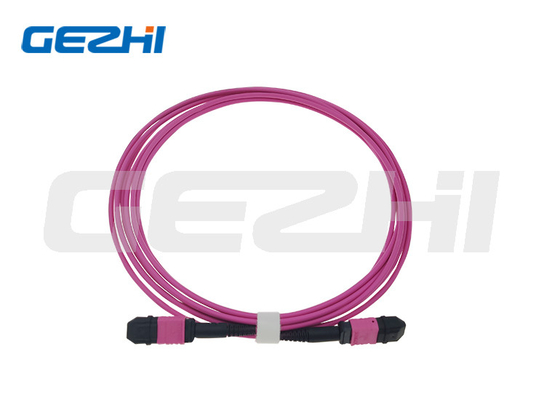

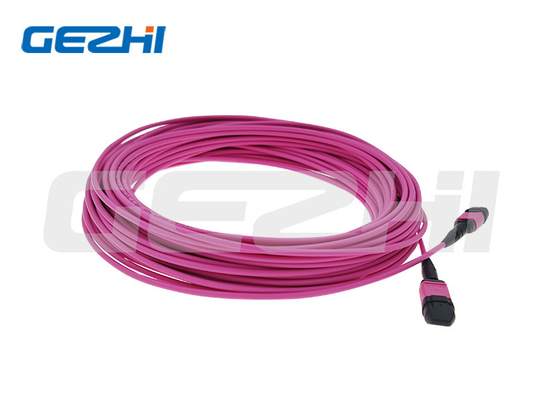

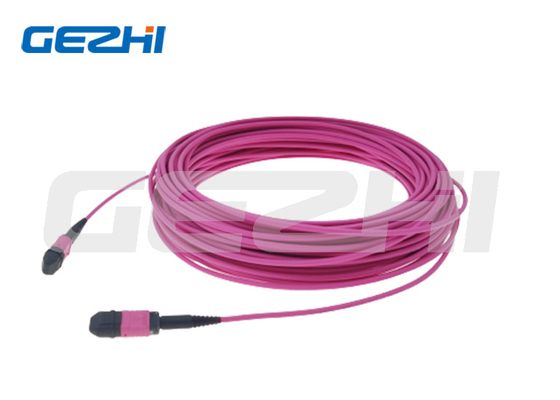

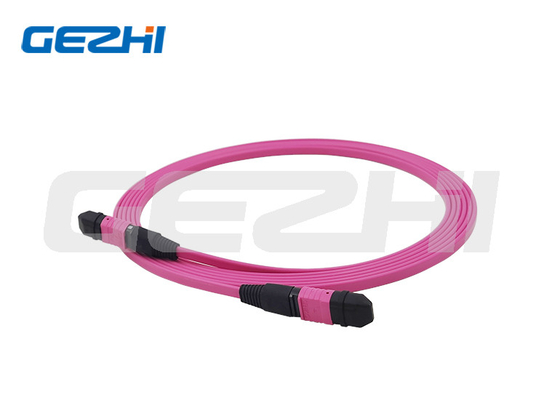

Продукт FTTH Multi Mode MPO OM4 Patch Длина кабеля может быть настроена Вносимая потеря
Обзор продукта
|
Патч-корды используются для обеспечения оптического соединения для волоконно-оптической электроники.Использование патч-корда обеспечивает быстрый и простой способ маршрутизации оптоволоконных патчей в центрах обработки данных, головных узлах, сотовых концентраторах и центральных офисах.Патч-корд может использоваться в путях межсоединений или кросс-соединений, соединяющих входящие волокна с электронным оборудованием и обеспечивающих коммутацию внутри волоконных трасс.Патч-корды бывают симплексными, дуплексными и многоволоконными.
Кабели Gezhi Patch производятся и тестируются в соответствии с отраслевыми стандартами TIA 604 (FOCIS), IEC 61754 и YD/T.Типы волокон OM1, OM2, OM3, OM4, OM5 или OS2 для удовлетворения потребностей Gigabit Ethernet, 10 Gigabit Ethernet и высокоскоростного Fibre Channel.Каждое окончание проходит тщательную проверку параметров для обеспечения максимальной производительности сети. |
Стандарт разъема
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 и JIS C5973.
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 и JIS C5973.
FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326.IEC61754-13 и JIS C5973
СТ: ТИА/ОВОС, FOCIS2, GR-326.IEC61754-2 и JIS C5973 и т. д.
MU: TIA/EIA-604-3A, GR-326.NTT-MU, JIS и IEC.
MTRJ: TIA/EIA, FOCIS12, GR-326.МЭК и JIS C5973.
Оптические характеристики
| Соединитель |
СК, ЛК, ФК, СТ, Э2000, МУ, МТРДЖ,LX.5,ДИН,D4 |
Внешний диаметр куртки (мм) |
1,2x2,5,1,6x3,3,1,73,5,1,8x3,7 2,0x4,1,2,44,9,2,6x5,3,2,8x5,7 |
| Волоконный режим | 9/125 мкм, 50/125 мкм, 62,5/125 мкм, | Цвет куртки |
SM: желтый/синий/белый; OM1 и OM2: оранжевый;OM3: Аква; OM4: бирюзовый/фиолетовый/пурпурный |
| польский | ПК, СКП, АПК | Длина волны |
СМ: 1310/1550нм ММ: 850нм |
| Тип кабеля | Zip-cord Duplex (рис. 8 Duplex) | Материал куртки | ЛСЖ/ПВХ/ОФНР/ОФНП |
| Вносимая потеря | ≤0,3 дБ (IEC класс C) | Вносимая потеря | ≤0,12 дБ (класс B по МЭК) |
| Обратные потери |
SM UPC ≥ 50 дБ (мин) SM APC ≥ 60 дБ (мин) ММ P ≥ 35 дБ (мин) |
Взаимозаменяемость и вибрация | ≤0,2 дБ |
| Рабочая Температура | -40~75°С | Температура хранения | -45~85°С |
Геометрическая спецификация (по специальному запросу)
| Предметы | Соединитель | ПК торцевая сторона | Торцевая сторона APC |
| Радиус кривизны | СК/ФК/СТ | 10~25 мм | 5~12 мм |
| ЛК/МУ | 7~25 мм | 5~15 мм | |
| Смещение вершины | ≤50 мкм | ||
| Сферическая высота волокна | +/- 100 нм | ||
| Угловое смещение | ------ | 8°± 0,5° | |
|
|
