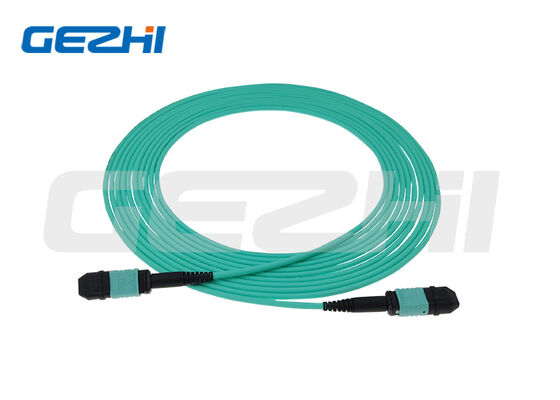

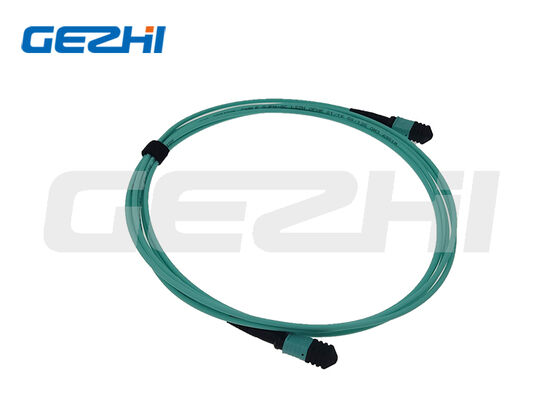

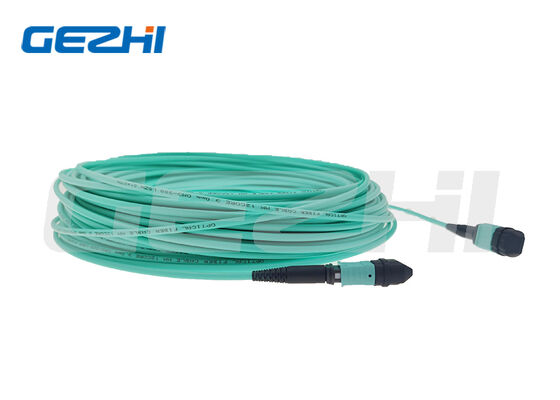

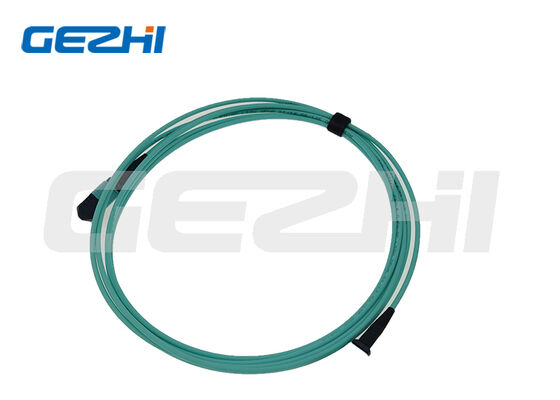

MPO Patch Cord OM3 Multimode 50/125μm с подсчетом волокон 8F / 12F / 24F и MPO / MTP-коннектором для центров обработки данных высокой плотности

MPO Patch Cord OM3 Multimode 50/125μm с подсчетом волокон 8F / 12F / 24F и MPO / MTP-коннектором для центров обработки данных высокой плотности

Наименование марки:	GEZHI or OEM
Номер модели:	ПКМПО-ОМ3-
МОК:	1 шт.
цена:	US$28-US$68
Срок поставки:	2-3 недели

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE/RoHS/ISO9001

Количество клетчатки:

8F/12F/24F (доступно по индивидуальному заказу)

Рабочая длина волны:

850 нм, 1300 нм

Вносимая потеря:

Типичное ≤0,35 дБ, максимальное ≤0,75 дБ

Тип разъема:

MPO/MTP, Мужской/Женский

Конечная грань:

Тип волокна:

OM3 Многомодовый 50/125 мкм, оптимизированный для лазера

Упаковывая детали:

Бумажная коробка

Поставка способности:

1000ПК В Месяц

Выделить:

Многомодовый патч-корд MPO OM3 50/125 мкм

Волоконно-оптический патч-корд MPO 8F/12F/24F

Разъем MPO/MTP Патч-корд MPO/MTP

Описание продукта

Патч-корд MPO OM3, многомодовый патч-корд MPO/MTP с оптоволокном 50/125 мкм

Обзор продукта

Патч-корд MPO OM3 (Multi‑fiber Push‑On) представляет собой многоволоконную сборку, разработанную для высокоплотных многомодовых сетевых инфраструктур ближнего действия. Используя многомодовое оптоволокно OM3 с оптимизацией под лазер, 50/125 мкм и полосой пропускания 2000 МГц·км при длине волны 850 нм, он обеспечивает стабильную работу для трансиверов 40G‑SR4, 100G‑SR4 на основе VCSEL в пределах коротких расстояний.

Мы поставляем два основных типа конструкций: магистральный патч-корд MPO‑MPO с прямой сквозной передачей и разветвительный жгут MPO‑LC / SC. Все кабели проходят 100% заводское тестирование на вносимые потери, возвратные потери, качество торцевой поверхности и проверку полярности перед отгрузкой, чтобы обеспечить развертывание по принципу «подключи и работай» и сократить время установки на месте. Физически совместимы с разъемами MTP® для гибкого сетевого взаимодействия.

Применение

Высокоплотная система предварительно оконцованной многомодовой кабельной системы центра обработки данных
40G /100G SR4 параллельное оптическое соединение ближнего действия
Кассеты MPO, патч-панели MPO, межстоечные оптоволоконные кросс-соединения
Серверная комната, колокационный центр, корпоративная высокоскоростная магистральная сеть LAN
Сеть хранения данных (SAN), инфраструктура облачных вычислений
Соединение многомодовых трансиверов QSFP+, QSFP28

Ключевые особенности

Многомодовое оптоволокно OM3 50/125 мкм с оптимизацией под лазер, аква оболочка кабеля
Количество волокон: 8-жильное, 12-жильное, 24-жильное, доступно пользовательское количество волокон
Тип полировки: MPO‑UPC (многомодовый стандарт, возвратные потери ≥30 дБ)
Полярность: Тип A, Тип B, Тип C для соответствия дизайну вашей сети
Варианты разъемов MPO: мама (с пинами) / папа (без пинов)
Оболочка: LSZH (низкодымная, без галогенов) или OFNP (для платумов)

Технические характеристики

Наименование	Спецификация
Тип волокна	OM3 Многомодовое 50/125 мкм, с оптимизацией под лазер
Количество волокон	8F /12F /24F (доступны пользовательские)
Разъем	MPO/MTP, мама / папа
Торцевая поверхность	UPC
Полярность	Тип A / Тип B / Тип C
Рабочая длина волны	850 нм, 1300 нм
Полоса пропускания	2000 МГц·км @850 нм
Вносимые потери	Типичные ≤0,35 дБ, Макс. ≤0,75 дБ
Возвратные потери	UPC ≥30 дБ
Оболочка кабеля	LSZH / OFNP / PVC
Цвет оболочки	Аква
Диаметр кабеля	3,0 мм (магистральный); 2,0 мм (разветвительные ответвления)
Долговечность при соединении	≥500 циклов
Рабочая температура	‑20℃ ~ +70℃
Доступные конфигурации	Магистраль MPO‑MPO; Разветвительный жгут MPO‑LC / SC

О нас

Наш патч-корд MPO OM3 представляет собой предварительно оконцованный оптоволоконный магистральный кабель с многомодовым волокном OM3 50/125 мкм и аква оболочкой, оптимизированный под лазер. Доступен в версиях магистрали MPO‑MPO и разветвительного жгута MPO‑LC, поддерживающих параллельную оптическую передачу 40G, 100G SR4 на короткие расстояния для высокоплотных центров обработки данных и корпоративных сетей. Поддерживаются пользовательское количество волокон, полярность, материал оболочки и длина.

Наши услуги

1. Пользовательское количество волокон

8 волокон используется для прямого соединения 40G/100G QSFP+/QSFP28.	12-144 волокна используется для высокоплотной структурной оптоволоконной кабельной системы 10G/40G/100G.

2. Пользовательская полярность

Для правильной передачи данных по оптоволоконному кабелю сигнал передачи (Tx) на одном конце кабеля должен соответствовать соответствующему приемнику (Rx) на другом конце. И роль полярности, которая определяет направление движения сигнала, заключается в обеспечении этого соответствия. Полярность волокна является областью, которая вызывает много путаницы в нашей отрасли, особенно когда речь идет о многоволоконных решениях MPO, используемых в параллельных оптических приложениях.

Разъемы MPO также включают ключ на верхней стороне разъема и белую точку сбоку, указывающую положение 1. Ориентация ключа имеет решающее значение для полярности.

Существуют также три различных типа кабелей MPO — Тип A, Тип B и Тип C, как показано на рисунках ниже:

MPO patchcor polarity1.jpg

3. Пользовательские разъемы

Интерфейсы MPO на активном оборудовании являются мама (с пинами), и во избежание повреждения трансивера патч-корды MPO должны быть папа (без пинов).

Мама (с пинами)

Мама разъем соединяется с папой стороной для адаптеров, кассет или панелей.

Папа (без пинов)

Папа разъем может быть напрямую подключен к трансиверам или другим мама разъемам.


Информация для заказа

Тип	Режим	Количество волокон	Полярность	Класс	Разъем A	Разъем B	Полировка	Длина
PCMPO	OM3	08=8 волокон 12=12 волокон 24=24 волокна 36=3x12 волокон 48=4x12 волокон 96=8x12 волокон 144=12x12 волокон	A=Тип A B=Тип B C=Тип C	S=Стандартный E=Элитный	M=Мама F=Папа	M=Мама F=Папа	P=UPC A=APC	01=1M 02=2M 05=5M 10=10M S=Указать

Часто задаваемые вопросы

В: Каково максимальное расстояние передачи для кабеля MPO OM3?

О: Многомодовый OM3 поддерживает 40G‑SR4 до 100 метров, 100G‑SR4 до 70 метров при длине волны 850 нм. Для более дальних расстояний выберите оптоволокно OM4 или OS2 одномодового типа.

В: Может ли MPO OM3 использовать торцевую поверхность APC?

О: В многомодовых приложениях в основном используется полировка UPC. APC в основном предназначен для одномодового оптоволокна, APC не рекомендуется для многомодовых линий OM3.

В: Какая полярность мне нужна для патч-корда MPO OM3?

О: Полярность Типа A/B/C должна соответствовать вашим трансиверам и кассетам MPO. Подтвердите требование к полярности перед размещением заказа. Никогда не соединяйте мама‑на‑мама разъемы MPO, это повредит пины разъема.

В: MPO против MTP, совместимы ли они?

О: MTP® является улучшенной зарегистрированной версией разъема MPO. MPO и MTP физически совместимы и могут напрямую подключаться друг к другу.

В: Поддерживаете ли вы индивидуальную длину и оптовые заказы?

О: Да, индивидуальная длина, количество волокон, тип разветвления и рейтинг оболочки доступны для образцов и оптовых заказов.
