| Brand Name: | GEZHI or OEM |
| Номер модели: | оптически циркулятор 3-port |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Payment Terms: | T/T, западное соединение |

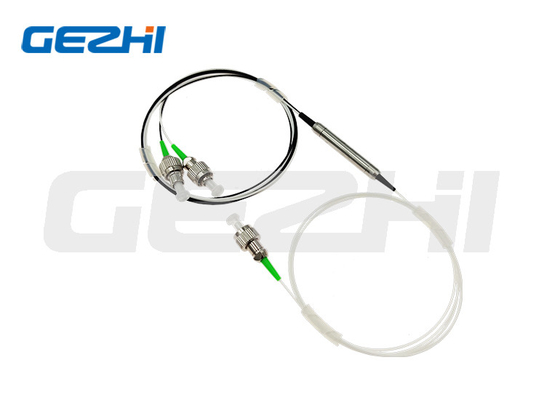

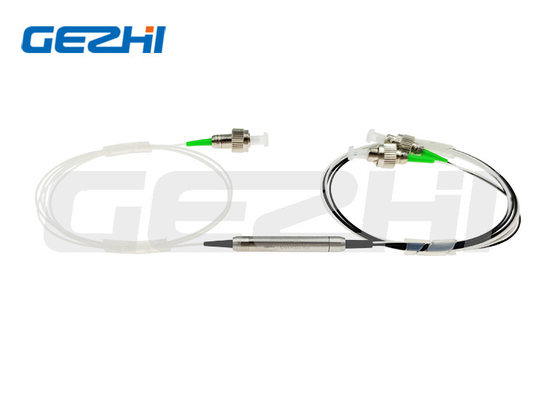

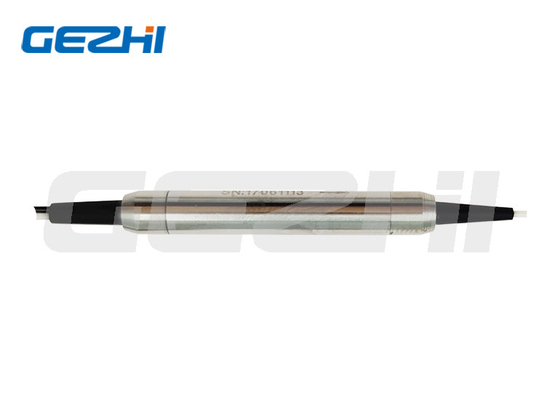

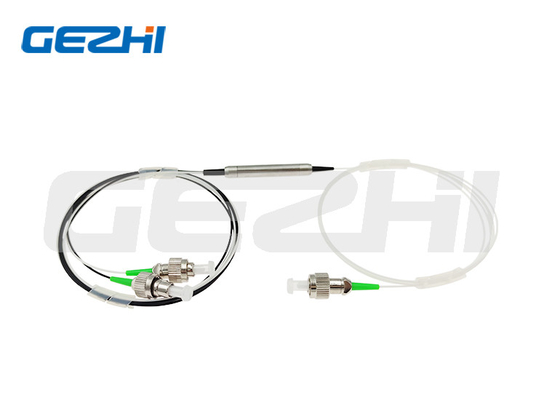

Низкий модуль волокна портов циркулятора 3 заднего отражения оптически с соединителем FC
Характер продукции
Циркуляторы Gezhi оптически имеют много применений в оптически цепях и системы оптической связи для перенаправлять двухнаправленные оптически сигналы в различные порты.
Оптически циркулятор особенный волоконнооптический компонент который можно использовать для того чтобы отделить оптически сигналы которые путешествуют в противоположных направлениях в стекловолокне, аналогичные к деятельности электронного циркулятора. Оптически циркулятор прибор 3-порта конструировал такой этот свет входя во все гаван выходы от следующего. Это значит что если свет входит в порт 1, то он испущен от порта 2, но если некоторый из испущенного света отражено назад к циркулятору, то он не приходит из гаван 1, а вместо выходов от гаван 3.
Применения
Передавать по мультиплексу Добавлять-падения
Датчики волокна
Двухнаправленные системы передачи сигнала
Двухнаправленный нагнетать
Соединяя встроенные хроматичные приборы компенсации рассеивания
Особенности
Низкая вносимая потеря
Низкий PDL
Высокая изоляция канала
Компактный пакет
Высокие надежность & стабильность
Рентабельный
Спецификация
| Параметр | Ранг p | |
| Конфигурация | Гаван 1 для того чтобы перенести 2 до гаван 3 | |
| Длина волны деятельности (nm) | 1310±30 или 1550±30 или 1585±30 | |
| Изоляция (dB) | Типичный | 0,6 |
| Максимум | 0,8 | |
| Типичная изоляция (dB) | ≥50 | |
| Минимальная изоляция (dB) | ≥40 | |
| Перекрестные помехи (dB) | ≥50 | |
| Потеря поляризации зависимая (dB) | <0> | |
| Рассеивание режима поляризации | <0> | |
| Потеря возвращения (dB) | ≥50 | |
| Регуляция силы (mW) | 500 | |
| Температура Opterating (℃) | -10~+75 | |
| Размер пакета (mm) | Φ5.5xL50 или Φ5.5xL63 | |
Диаграмма применения
По мере того как изображение показывает: Циркулятор расположен на обоих концах волокна. Каждый циркулятор действует для добавления сигнала в одном направлении пока извлекающ сигнал в другом. См. пример к левой стороне.
Циркулятор можно использовать для отправки оптически сигналов через одиночное волокно в 2 направлениях.
|
|
