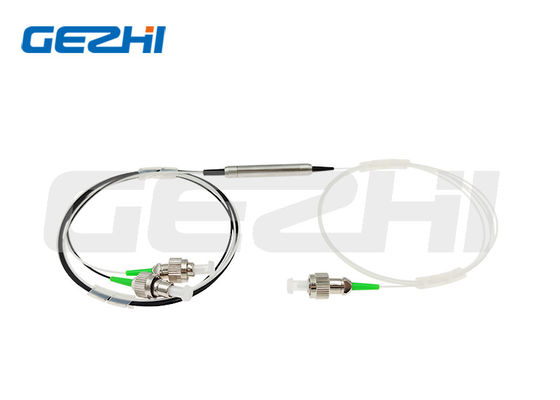

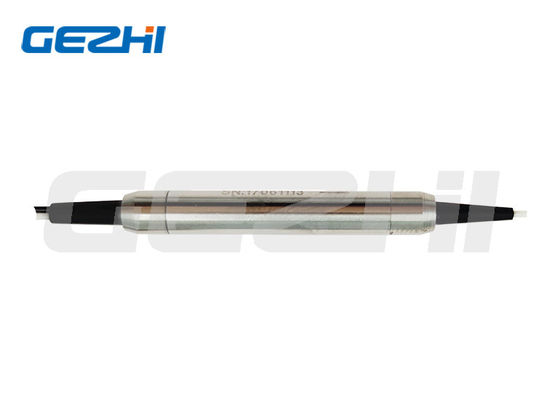

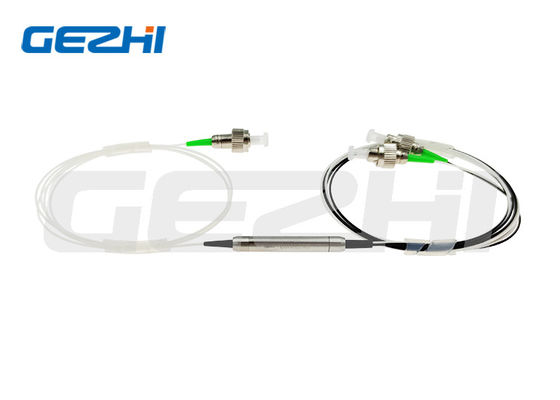

Оптический циркулятор с низкими вносимыми потерями и 3 портами, высокой изоляцией каналов и компактным корпусом

Оптический циркулятор с низкими вносимыми потерями и 3 портами, высокой изоляцией каналов и компактным корпусом

Наименование марки:	GEZHI or OEM
Номер модели:	оптически циркулятор 3-port
МОК:	1pc
цена:	US$59-US$118
Условия оплаты:	Т/Т, Вестерн Юнион

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE RoHS,ISO9001

Порты:

3 порта

Тип разъема:

SC/FC/LC/ST

Диапазон длин волн:

1310±30 или 1550±30 или 1585±30

Изоляция:

≥50 дБ

Возвратная потеря:

≥50 дБ

Размер упаковки:

Φ5,5xL50 или Φ5,5xL63

Упаковывая детали:

Бумажная коробка

Поставка способности:

5000pcs в месяц

Выделить:

Циркулятор соединителя FC оптически

Компоненты оптического волокна пассивные

Циркулятор 3 портов оптически

Описание продукта

Оптический циркулятор с низким обратным отражением 3 портов Модуль волокна с FC-коннектором

Описание продукта

Оптические циркуляторы Gezhi имеют множество применений в оптических схемах и системах оптической связи для перенаправления двунаправленных оптических сигналов в разные порты.

Оптический циркулятор - это специальный компонент оптического волокна, который может быть использован для разделения оптических сигналов, которые путешествуют в противоположных направлениях в оптическом волокне,аналогичный работе электронного циркулятораОптический циркулятор - это трехпортовое устройство, предназначенное таким образом, чтобы свет, входящий в любой порт, выходил из следующего порта. Это означает, что если свет входит в порт 1, он излучается из порта 2,но если часть излучаемого света отражается обратно в циркулятор, он не выходит из порта 1, а выходит из порта 3.

Заявления
Дополнительное мультиплексирование

Сенсоры волокна
Двунаправленные системы передачи сигнала
Двухнаправленное откачивание
Устройства для компенсации хроматической дисперсии в линейном режиме

Особенности
Низкая потеря вставки
Низкий уровень ПДЛ
Высокая изоляция канала
Компактный пакет
Высокая надежность и стабильность
Эффективность

Спецификация

Параметр		Степень P
Конфигурация		Порт 1 в порт 2 в порт 3
Операция длина волны (нм)		1310±30 или 1550±30 или 1585±30
Изоляция (dB)	Типичный	0.6
	Максимальная	0.8
Типичная изоляция (dB)		≥ 50
Минимальная изоляция (dB)		≥ 40
Переговоры на перекрестке (dB)		≥ 50
Потери, зависящие от поляризации (dB)		<0.15
Способ поляризации Дисперсия		<0.1
Убытки от возврата ((dB)		≥ 50
Мощность обработки (мВт)		500
Температура работы (°C)		-10 ~ +75
Размер упаковки (мм)		Φ5.5xL50 или Φ5.5xL63

Диаграмма применения

Как показано на рисунке: циркулятор расположен на обоих концах волокна. Каждый циркулятор работает для добавления сигнала в одном направлении, удаляя сигнал в другом..

С помощью циркулятора можно отправлять оптические сигналы через одно волокно в двух направлениях.

Оптический циркулятор с низкими вносимыми потерями и 3 портами, высокой изоляцией каналов и компактным корпусом 0
