| Brand Name: | GEZHI or OEM |
| Номер модели: | GZ-4P-Circulator |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Delivery Time: | 5-8 work days |
| Payment Terms: | T/T, Western Union |
Обзор продукта 4-портового оптического циркулятора

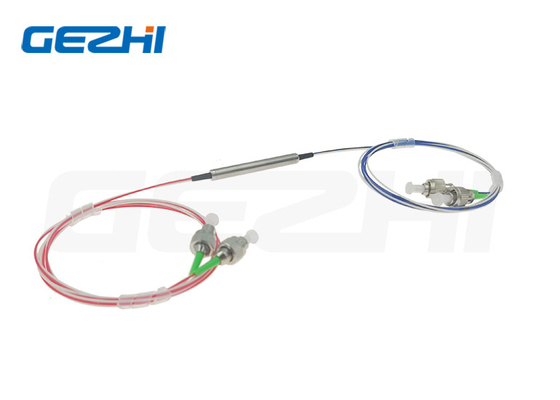

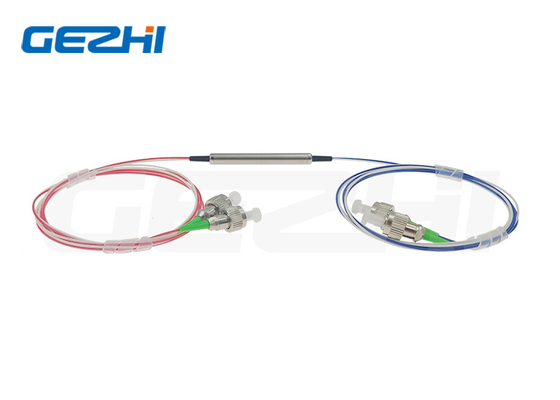

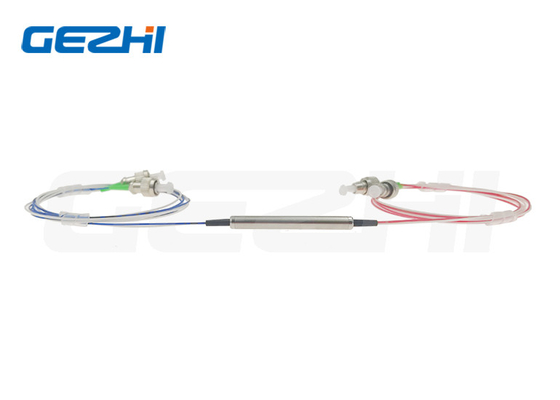

Волоконно-оптический циркулятор 4 портов 1550нм для системы КАТВ
Волоконно-оптический циркулятор
4-портовый оптический циркулятор — это специальный тип циркулятора, который имеет один вход (порт 1), один выход (порт 4) и два общих порта (порты 2 и 3).Свет проходит через порт 1 к порту 2. Через порт 2 любой входящий свет направляется к порту 3 в качестве выхода, в то время как весь вход из порта 3 направляется в порт 4 в качестве выхода.
По сравнению с 3-портовым циркулятором, четырехпортовое устройство имеет один дополнительный двунаправленный порт.Таким образом, его можно использовать для построения более гибких или более сложных волоконно-оптических подсистем, таких как модуль ввода/вывода, модуль мультиплексирования/демультиплексирования, многопортовые двунаправленные сплиттеры, оптический маршрутизатор WDM и т. д.
Особенности и применение 4-портового оптического циркулятора
Функции:
Четыре порта
Широкий диапазон (+/-30 нм при 1310 нм или 1550 нм)
Высокая изоляция
Низкий PDL
Оптический путь без эпоксидной смолы
Приложения:
Добавление/удаление систем WDM
Двунаправленные системы связи
Системы компенсации оптической дисперсии
Технические характеристики 4-портовый оптический циркулятор
| Параметр | P класс | |
| Рабочая длина волны (нм) | 1310±30 или 1550±30 или 1585±30 | |
| Изоляция (дБ) | Типичный | 0,6 |
| Максимум | 0,8 | |
| Типичная изоляция (дБ) | ≥50 | |
| Минимальная изоляция (дБ) | ≥40 | |
| Перекрёстные помехи (дБ) | ≥50 | |
| Поляризационно-зависимые потери (дБ) | <0,15 | |
| Поляризационная модовая дисперсия | <0,1 | |
| Возвратные потери (дБ) | ≥50 | |
| Допустимая мощность (мВт) | 500 | |
| Рабочая температура (℃) | -10~+75 | |
| Размер упаковки (мм) | Φ5,5xL50 или Φ5,5xL63 | |
Тестовая среда
|
|
|
|
|
|
