| Brand Name: | GEZHI or OEM |
| Номер модели: | GZ-1x3-RWM |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Delivery Time: | 5-8 дней работы |
| Payment Terms: | T/T, западное соединение |
Обзор модуля Raman WDM 1x3

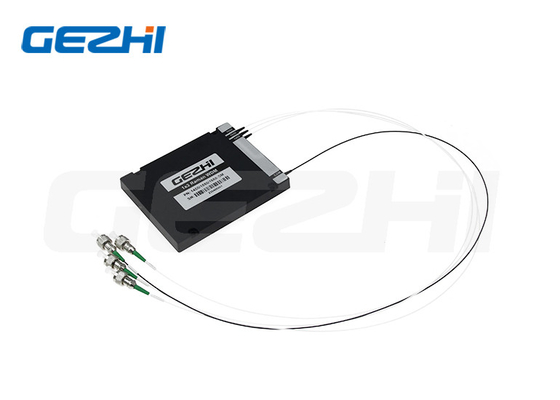

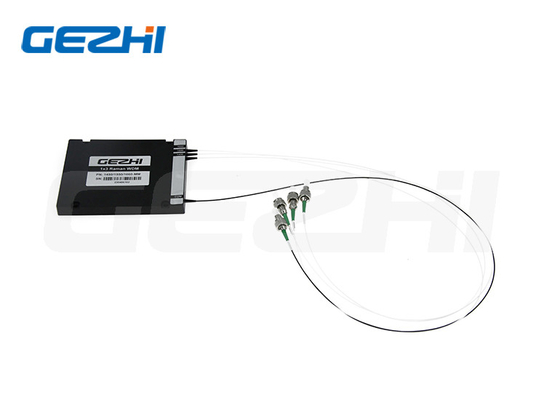

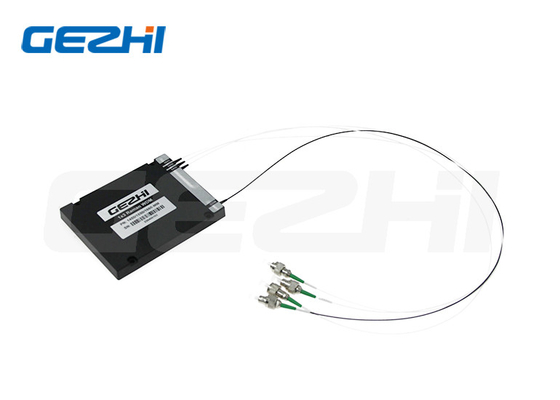

Модуль Raman WDM 1450/1550/1660 нм 1x3 с коробкой ABS
Рамановский WDM-модуль
Модуль комбинационного мультиплексора с разделением по длине волны (Raman WDM) изготовлен с использованием технологии тонкопленочных фильтров, он используется для разделения и объединения различных длин волн сигнала на 1450 нм, 1550 нм и 1660 нм (или 1650 нм).Рамановский фильтр WDM с низкими вносимыми потерями и высокой изоляцией.Он широко используется в системах Raman DTS или других системах тестирования или измерения оптоволокна.
Особенности и применениеМодуль Raman WDM 1x3
Функции:
Telcordia GR1221, соответствует требованиям RoHS
Оптический тракт не содержит эпоксидной смолы и обладает отличной термической стабильностью.
Низкие вносимые потери и высокая изоляция
Широкая и плоская полоса пропускания
Приложения:
Тестирование FTTX в режиме реального времени
WDM-система
Корпоративные сети
Технические характеристики Модуль Raman WDM 1x3
| параметр | Единица | Ценить | |||
| Рабочая длина волны | нм | 1450/1550/1660 | |||
| Центральная длина волны | нм | 1450 | 1550 | 1650 | |
| Пропускная способность | нм | 1260-1500 | 1535-1565 гг. | 1600-1670 | |
| Вносимая потеря | дБ | ≤1,4 | |||
| Изоляция (Смежный канал) | дБ | ≥60 | ≥45 | ≥60 | |
| ПДЛ | дБ | ≤0,2 | |||
| ПМД | PS | ≤0,2 | |||
| направленность | Одиночный режим | дБ | ≥50 | ||
| Мульти режим | дБ | ≥35 | |||
| Обратные потери | Одиночный режим | дБ | ≥45 | ||
| Мульти режим | дБ | ≥35 | |||
| Оптическая мощность | мВт | ≤500 | |||
| Диапазон рабочих температур | ℃ | -10 до 70 | |||
| Диапазон рабочих температур | ℃ | от -40 до +85 | |||
| Упаковка (Д х Ш х В) | мм | 100 х 80 х 10 | |||
Тестовая среда
|
|
|
| Тип | Спецификация пакета | Тип волокна |
Волокно Диаметр |
Волокно Длина |
Соединитель |
| RWM = римский модуль WDM | A1 = коробка из АБС 100x80x10 мм A2 = коробка из АБС 120x80x18 мм X = другие |
S9 = 9/125 М5 = 50/125 М6 = 62,5/125 |
25 = 250 мкм 90 = 900 мкм 20 = 2,0 мм 30 = 3,0 мм Х=Другие |
05 =0,5 м 10 = 1,0 м 15 = 1,5 м Х=Другие |
00 = нет ЛП = ЛК/СКП ЛА = ЛК/БТР СП = СК/СКП СА = СК/БТР ФП = ФК/СКП ФА = ФК/БТР Х=Другие |
|
|
