| Brand Name: | GEZHI or OEM |
| Номер модели: | ГЗ-ОАДМ100x |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Delivery Time: | 5-8 дней работы |
| Payment Terms: | T/T, западное соединение |
Обзор продукции

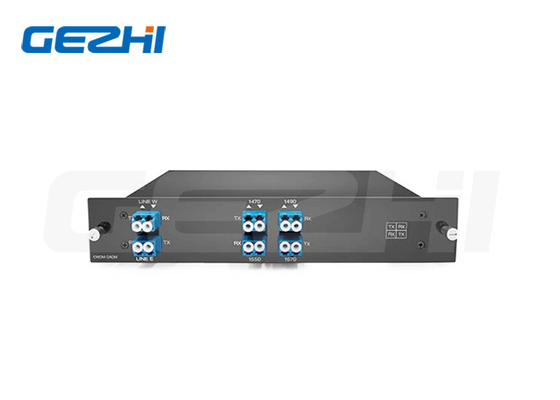

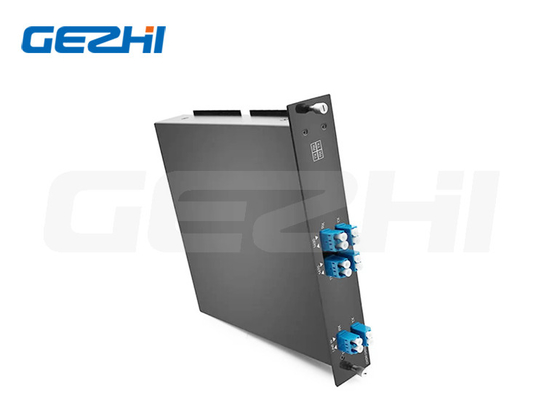

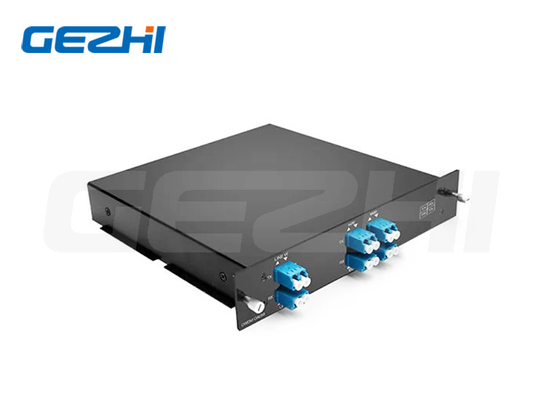

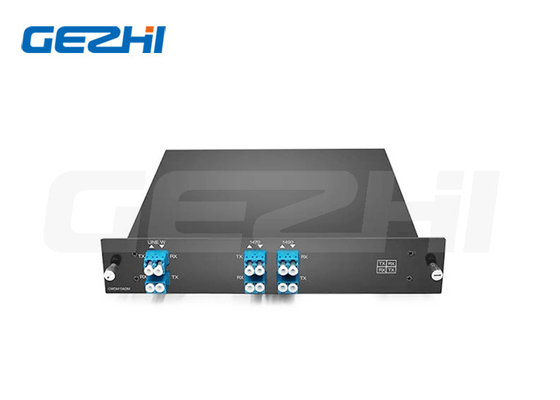

Пассивный CWDM двойной волоконный 4-канальный OADM мультиплексер
CWDM OADM
CWDM Optical Add/Drop Multiplexer (OADM) - пассивное оптическое устройство, используемое в сетях WDM для добавления и удаления одного/нескольких каналов CWDM в одно или два волокна,оставляя остальные длины волн обойти до нужного пункта назначения.CWDM OADM-модули доступны в односторонней (восточной или западной) и двусторонней (восточной и западной) конфигурациях, поддерживающих до четырех длин волн.
Особенности и применение
Особенности
Низкая потеря вставки
4 канала с западной и восточной сторонами
Сеть волоконных сетей
Функции добавления и вывода в обоих направлениях
Промышленные стандартные соединители LC
На основе тонкопленочной оптики с эпоксидным оптическим путем
Полностью соответствует требованиям Telcordia GR1221, GR1209, RoHS, ISO
Заявления
Канал добавлять/выпускать
CATV оптоволоконные связи
Грубые системы WDM
Сети метро
Спецификации
| Параметр | Единица | Спецификация | |
| Диапазон длины волны | nm | 1260 ~ 1620 | |
| Длина волны центра | nm | Указанный клиент | |
| Расстояние между каналами | nm | 20 | |
| Пропускная полоса | nm | CW±6.5 | |
| Потеря вставки | COM==>DROP | ДБ | ≤ 1.5 |
| Добавить==>Разрешить | |||
| Соседняя изоляция | ДБ | ≥ 30 | |
| Изоляция, не соседствующая | ДБ | ≥ 45 | |
| PDL | ДБ | ≤ 0.1 | |
| Директива | ДБ | ≥ 50 | |
| Возвратные потери | ДБ | ≥ 45 | |
| PMD | пс | ≤ 0.1 | |
| Управление мощностью ((CW) | мВт | ≤ 300 | |
| Операционная температура | °C | -10 до +70 | |
| Температура хранения | °C | -40 до +85 | |
| Тип волокна | Г.657.A1 или G.652D | ||
| Диаметр волокна | 30,0 мм или 2,0 мм,00,9 мм с свободной трубкой | ||
| Тип соединителя | LC/UPC или другие | ||
| Длина волокна | m | 1 или другие | |
| Необязательный порт Монитора | % | 1 | |
| Размеры упаковки | мм |
Кассета ABS: 100*80*10,5; 140*115*18; Мини-коробка ABS:90х20х10; Стальная трубка: Φ5.5*38; |
|
|
|
